Jahrelang hat sich in der Sicherheitsbranche ein hartnäckiger Mythos gehalten: „Wärmebildkameras sind teuer.“
Und auf den ersten Blick scheint das wahr zu sein. Stellen Sie zwei Kisten auf einen Schreibtisch – eine mit einer Wärmebildkamera und eine mit einer Standard-Optikkamera – und der Unterschied im Stückpreis kann dramatisch aussehen.
Aber erfahrene Systemdesigner und Integratoren wissen, dass der Vergleich von Kiste zu Kiste ein grundlegender Fehler ist. Die tatsächlichen Kosten eines Sicherheitssystems werden erst klar, wenn man sie durch die Linse der Gesamtbetriebskosten (TCO) betrachtet.

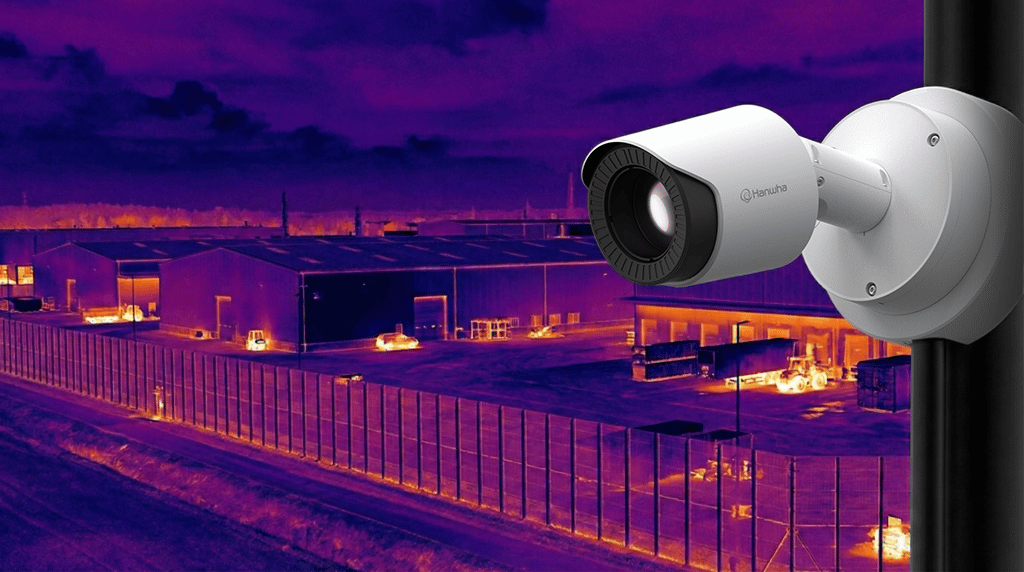

Lassen Sie uns einen genaueren Blick auf die neue TNO-C3040T / 50T / 60T / 80T Wärmebildkameraserie von Hanwha Vision werfen – nicht aus der Perspektive eines Katalogs, sondern aus der Sicht von realen Projektbudgets und betrieblicher Effektivität.
Das TCO-Paradoxon: Weniger ist mehr (und weniger ist billiger)
Stellen Sie sich ein typisches Szenario vor: Sie müssen einen 400 Meter langen Perimeter sichern – zum Beispiel die Zaunlinie eines Solarparks oder eines Industriegeländes.
Wenn Sie versuchen, dies „kosteneffizient“ mit herkömmlichen optischen Kameras zu tun, wird die Physik schnell zu Ihrer größten Einschränkung. Um die volle Perimeterintegrität zu erhalten und blinde Flecken zu eliminieren – selbst mit Videoanalytik – müssen Sie 10 oder sogar 12 Kamerapositionen einsetzen.
An diesem Punkt beginnt die „billige“ Installation eine Kaskade von versteckten Kosten zu erzeugen:
- Passive Infrastruktur: Statt einiger Anschlusspunkte stehen Sie nun vor umfangreichen Tiefbauarbeiten – hunderte Meter Graben für Kabelkanäle und technische Leitungsführungen.
- Netzwerkhardware: Mehr Kameras erfordern industrielle Switches mit höherer Portdichte und erhöhten PoE-Budgets.
- Installationskosten: Jede dieser 12 Kameras benötigt einen Mast, ein Fundament, Montagezubehör, VMS-Lizenzen – und am wichtigsten, Arbeitsstunden des Installateurs in der Höhe.
Mit der Wärmetechnologie können dank Langstreckenerkennung und KI-gesteuerter Analytik oft nur zwei Kameras den gleichen 400-Meter-Abschnitt sichern.
Zwei Montagepunkte. Zwei Verbindungen. Zwei Lizenzen.
Wenn Sie die gesamten Projektkosten berechnen, erweist sich die Wärmebildtechnik oft als die wirtschaftlichere Option – und liefert gleichzeitig etwas Unbezahlbares: konstante Leistung bei völliger Dunkelheit, dichtem Nebel oder schwierigen Wetterbedingungen.
QVGA-Sensor und NETD <20mK: Saubere Daten für KI
Die Reduzierung der Anzahl der Kameras ist nur möglich, wenn Sie deren Reichweite und Detektionsgenauigkeit vertrauen können.
Ein Schlüsselparameter in der neuen T-Serie ist das NETD (Rauschäquivalente Temperaturdifferenz), das auf 20 Millikelvin (mK) reduziert wurde.
Warum ist das wichtig?
Jahrelang war 50-60 mK der Marktstandard. In jüngster Zeit ist 30 mK üblich geworden. Der Unterschied zwischen 30 mK und 20 mK in der Wärmebildgebung ist wie der Unterschied zwischen Kopfhörern, die lediglich Hintergrundgeräusche reduzieren, und solchen, die nahezu völlige Stille erzeugen.
Der Sensor wird durch einen fortschrittlichen Bildsignalprozessor (ISP) unterstützt, der eine intelligente Rauschunterdrückung durchführt. Wenn die Hintergrundtemperatur nahe an der des Ziels liegt (niedriger thermischer Kontrast), erzeugen minderwertige Sensoren Bildrauschen – den bekannten „thermischen Schnee“.
Mit niedrigem NETD und ISP-Optimierung erhalten die KI-Analysen von Hanwha Vision saubere, stabile Eingaben. Das System verschwendet keine Rechenleistung für die Analyse von Störungen – was zu einer drastischen Reduzierung von Fehlalarmen führt.
Reichweite: Physik (DRI) vs. Betriebliche Realität (KI)
Technische Spezifikationen heben oft beeindruckende Detektionsreichweiten auf der Grundlage von Johnsons DRI-Kriterien hervor. Für eine 60mm Linse ermöglicht die Physik die Erkennung von Menschen in Entfernungen von mehr als 2 Kilometern.
Für einen Sicherheitsbetreiber ist diese Information jedoch oft bedeutungslos. Bei 2km erscheint eine Person als flackernder Pixel – unmöglich zuverlässig zu klassifizieren und betrieblich nutzlos.
Hanwha Vision unterscheidet daher zwischen:
- Pixelbasierte Erkennung (reine Sensorphysik), und
- KI-basierte Erkennung (realer, zuverlässiger Klassifizierungsbereich).
Für das 60mm Modell beträgt die empfohlene KI-basierte Klassifizierungsbereich für Menschen 400 Meter (genau 399m) – ein sicherer Designpuffer, der eine stabile Leistung in realen Projekten gewährleistet.
Während der Feldtests haben wir jedoch beschlossen, das System über die empfohlenen Parameter hinaus zu belasten.

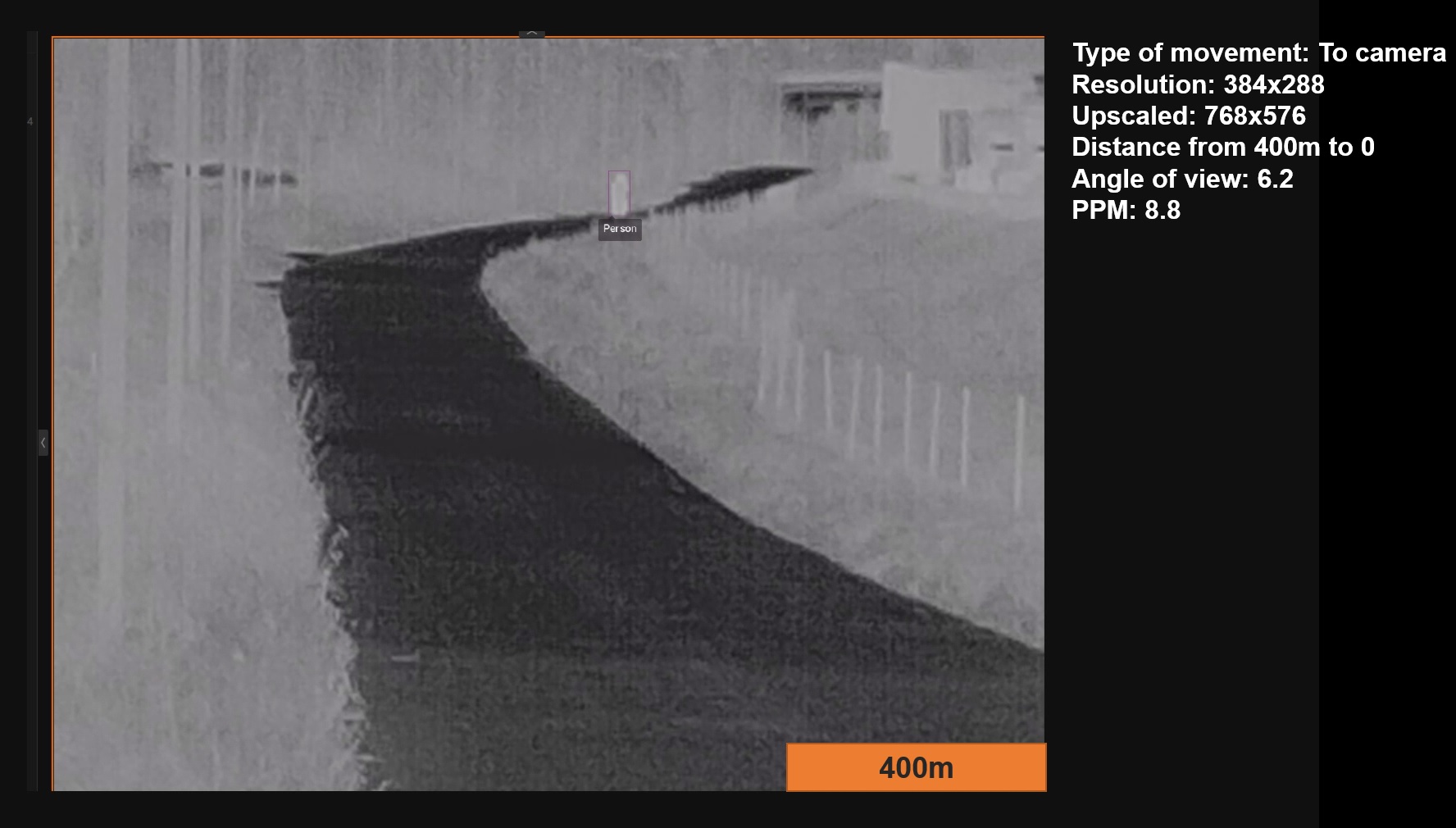

Abb. 1 In einem absichtlichen Belastungstest hat das 60mm Modell eine Person erfolgreich klassifiziert, sogar über den empfohlenen Parameter von 400 Metern hinaus. Trotz der Entfernung und der schwierigen Perspektive hat die KI das Objekt korrekt als „Person“ identifiziert.
Für Systemdesigner ist die Botschaft klar: Wenn Sie zwischen verfügbaren Brennweiten (13mm, 19mm, 35mm, 60mm) wählen, konzentrieren Sie sich auf die KI-Erkennungszahlen – nicht nur auf die theoretische Sensorreichweite.
Intelligenz zuerst: Klassifizierung vor Regeln
Die moderne Sicherheit dreht sich nicht mehr nur um Bewegungserkennung. Es geht um Bedrohungserkennung.
In älteren Systemen würde eine vom Wind getragene Plastiktüte oder ein Fuchs, der ein geschütztes Gebiet überquert, einen Alarm auslösen.
Die T-Serie arbeitet anders und folgt einem einfachen Prinzip:
Zuerst klassifizieren. Dann die Regel.
Der Deep-Learning-Algorithmus fragt zuerst:
„Ist das eine Person oder ein Fahrzeug?“
Erst nach Bestätigung der Objektklasse bewertet das System Regelverstöße (zum Beispiel das Überschreiten einer Linie oder das Eindringen in eine geschützte Zone).

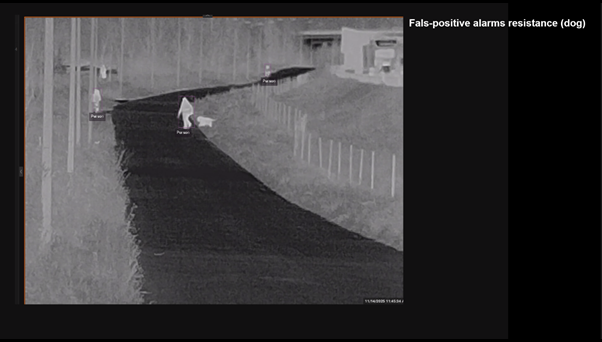

Abb.2 – In Test-Szenarien wurden Personen korrekt erkannt und klassifiziert, während ein Hund in der gleichen Szene ignoriert wurde – trotz seiner klaren Wärmesignatur – weil er nicht den definierten Objektklassen entsprach.
Installateure können die Erkennung weiter verfeinern, indem sie die boolesche Logik verwenden und Regeln wie folgt erstellen:
„Lösen Sie einen Alarm nur aus, wenn das Objekt die Zaunlinie überquert UND innerhalb von 30 Sekunden in die geschützte Zone eintritt.“
Dies reduziert erheblich Fehlalarme und Betriebsmüdigkeit.
Design und Cybersicherheit: Gebaut für kritische Infrastrukturen
Die neue Serie ist auch 40% leichter, wiegt nur 1,7 kg und verfügt über ein Ein-Schrauben-Montagedesign (Torx T20) – was die Installationszeit in der Höhe reduziert.
Aber physische Sicherheit ist nur die halbe Miete.
Im Inneren des Geräts befindet sich ein spezielles Sicherheitselement (SE) – ein hardwarebasierter Sicherheitschip, der physisch vom Hauptprozessor isoliert ist. Es fungiert als digitaler Tresor, der kryptografische Schlüssel und sensible Prozesse schützt.
Der Zufallszahlengenerator basiert auf physischer Entropie (elektronisches Rauschen), anstatt rein auf mathematischen Algorithmen – was ihn deutlich widerstandsfähiger gegen Angriffe macht.
Als Ergebnis sind die Kameras zertifiziert nach FIPS 140-3 und Common Criteria EAL 6+, was sie für kritische Infrastrukturumgebungen geeignet macht.
Schlussfolgerung: Investieren Sie in Intelligenz, nicht in Infrastruktur
Die Wärmebildkameraserie TNO-C30xx von Hanwha Vision zeigt, dass die Wärmetechnologie zu einem praktischen, kommerziellen Standard für den Perimeterschutz gereift ist.
Mit ultrahoher Empfindlichkeit (20mK), fortschrittlicher KI-Analytik, die Fehlalarme minimiert, und einem durchdachten Design können diese Kameras einen höheren Stückpreis haben – aber auf Projektebene stellen sie oft die wirtschaftlichste und zuverlässigste Lösung dar.
Anstatt in Kilometer von Verkabelung und Wälder von Masten zu investieren, könnte es klüger sein, in Intelligenz zu investieren – in Technologie, die sieht, was andere einfach nicht sehen können.
