W branży security od lat pokutuje mit: „termowizja jest droga”. I jeśli położymy na biurku dwa pudełka – jedno z kamerą termowizyjną, a drugie ze standardową kamerą optyczną – matematyka wydaje się bezlitosna. Różnica w cenie jednostkowej urządzenia jest kolosalna.
Jednak doświadczeni projektanci i integratorzy wiedzą, że porównywanie ceny „pudełka do pudełka” to kardynalny błąd. Prawdziwy koszt systemu widać dopiero w ujęciu TCO (Total Cost of Ownership). Przyjrzyjmy się nowej serii kamer termowizyjnych Hanwha Vision (modele TNO-C3040T / 50T / 60T / 80T) nie przez pryzmat katalogu, ale przez pryzmat realnego kosztorysu inwestycji i skuteczności w terenie.
Paradoks TCO: Mniej znaczy taniej
Wyobraźmy sobie typowy scenariusz: do zabezpieczenia mamy odcinek 400 metrów ochrony perymetrycznej (np. ogrodzenie farmy fotowoltaicznej lub zakładu przemysłowego).
Jeśli chcemy to zrobić „tanio” za pomocą tradycyjnej wizji, fizyki nie oszukamy. Aby zachować szczelność systemu i wyeliminować martwe strefy (nawet przy użyciu analityki), musimy zagęścić siatkę do 10 lub nawet 12 punktów kamerowych. W tym momencie ta pozornie tania instalacja zaczyna generować lawinę ukrytych kosztów:
- Infrastruktura pasywna: Zamiast punktowego przyłącza, wchodzimy w kosztowne prace ziemne. Setki metrów wykopów pod kanalizację teletechniczną i trasy kablowe.
- Hardware sieciowy: Konieczność zakupu switchy przemysłowych o większej liczbie portów i mocy (PoE budget).
- Koszty wdrożenia: Każda z 12 kamer wymaga słupa, fundamentu, adaptera, licencji VMS i – co najdroższe – roboczogodzin instalatora na drabinie.
W wariancie termowizyjnym, dzięki potężnemu zasięgowi detekcji i analityki AI, ten sam odcinek zamykamy zaledwie dwiema kamerami. Dwa punkty montażowe, dwa przyłącza, dwie licencje. Gdy podliczymy Całkowity Koszt Posiadania (projekt do projektu), okazuje się, że wariant termowizyjny jest finalnie tańszym rozwiązaniem, a dodatkowo oferuje coś bezcennego: działa zawsze, niezależnie od gęstej mgły czy całkowitych ciemności.
Sensor QVGA i NETD <20mK: Czysty obraz dla AI
Oszczędność na liczbie kamer jest możliwa tylko wtedy, gdy ufamy ich zasięgowi i precyzji. W nowej serii kamer T kluczem jest parametr NETD (Noise Equivalent Temperature Difference) obniżony do poziomu 20 milikelwinów (mK).
Dlaczego to ma znaczenie? Standardem rynkowym przez lata było 50-60 mK, a obecnie często spotyka się 30 mK. Różnica między 30 mK a 20 mK w termowizji jest jak różnica między słuchawkami, które tylko wyciszają tło, a takimi, które dają absolutną ciszę. Wsparciem dla sensora jest procesor ISP (Image Signal Processor), który realizuje inteligentne odszumianie. Kiedy tło ma temperaturę zbliżoną do obiektu (niski kontrast termiczny), tanie sensory widzą tylko szum („śnieżenie"). Dzięki ISP i niskiemu NETD, analityka AI w kamerach Hanwha Vision dostaje czysty, stabilny i pozbawiony szumów materiał do obróbki. Nie traci zasobów na analizowanie zakłóceń, co przekłada się na drastyczny spadek fałszywych alarmów.
Zasięg: Fizyka (DRI) vs. Rzeczywistość (AI)
W specyfikacjach technicznych często widzimy imponujące zasięgi oparte na kryteriach Johnsona (DRI). Dla obiektywu 60 mm fizyka pozwala wykryć obecność człowieka z odległości ponad 2 kilometrów. Jednak dla operatora systemu bezpieczeństwa taka informacja jest często bezwartościowa – z 2 km człowiek jest tylko migoczącą kropką, której nie da się odróżnić od nagrzanego głazu.
Hanwha Vision wprowadza więc kluczowe rozróżnienie na Pixel-based detection (czysta fizyka) oraz AI-based detection (realny zasięg analityki). Zgodnie z tym parametrem, dla modelu 60 mm rekomendowany, w pełni skuteczny zasięg klasyfikacji sylwetki ludzkiej to 400 metrów (dokładnie 399 m). To jest bezpieczny bufor, który gwarantuje stabilność działania systemu w projekcie.
Jednak w trakcie testów terenowych postanowiliśmy powiedzieć „sprawdzam” i przetestować urządzenie na samym skraju jego oficjalnych możliwości. Zamiast ułatwiać zadanie, poddaliśmy analitykę rygorystycznej próbie na granicy maksymalnego rekomendowanego zasięgu, aby udowodnić, że ta wartość to nie tylko „papierowa specyfikacja", ale twarda rzeczywistość.

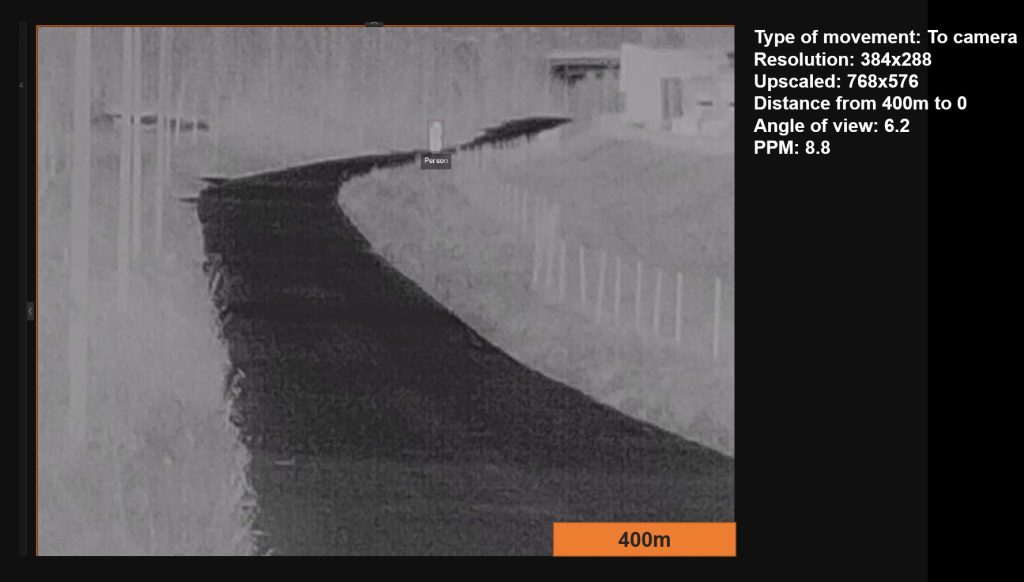

Ryc. 1. „Stress-test" kamery z obiektywem 60mm. Przy rekomendowanym dystansie dokładnie 400 metrów, obiekt został poprawnie i bezbłędnie sklasyfikowany jako „Person", pomimo trudnej perspektywy. Ta niezawodna detekcja na odległości 400 metrów doskonale dowodzi, jak ogromnym zapasem mocy obliczeniowej i czułości termicznej dysponuje ta kamera.
Dla projektanta oznacza to jedno: dobierając model (dostępne ogniskowe: 13, 19, 35 i 60 mm), należy patrzeć na „pomarańczowe liczby" w specyfikacji (AI detection), a nie na teoretyczny zasięg sensora.
Inteligencja: Klasyfikacja przed regułą
Nowoczesne security to nie wykrywanie ruchu, ale wykrywanie zagrożeń. W starszych systemach przelatująca torba foliowa czy lis przebiegający przez strefę generowały alarmy. Kamery serii T działają w oparciu o zasadę: Najpierw Klasyfikacja, Potem Reguła.
Algorytm Deep Learning najpierw zadaje pytanie: „Czy to jest człowiek lub pojazd?”. Dopiero po potwierdzeniu klasy obiektu (TAK, to człowiek), system sprawdza, czy naruszono regułę (np. przekroczenie linii, wejście w strefę).
Doskonale ilustruje to poniższy przykład z testów odporności na fałszywe alarmy:

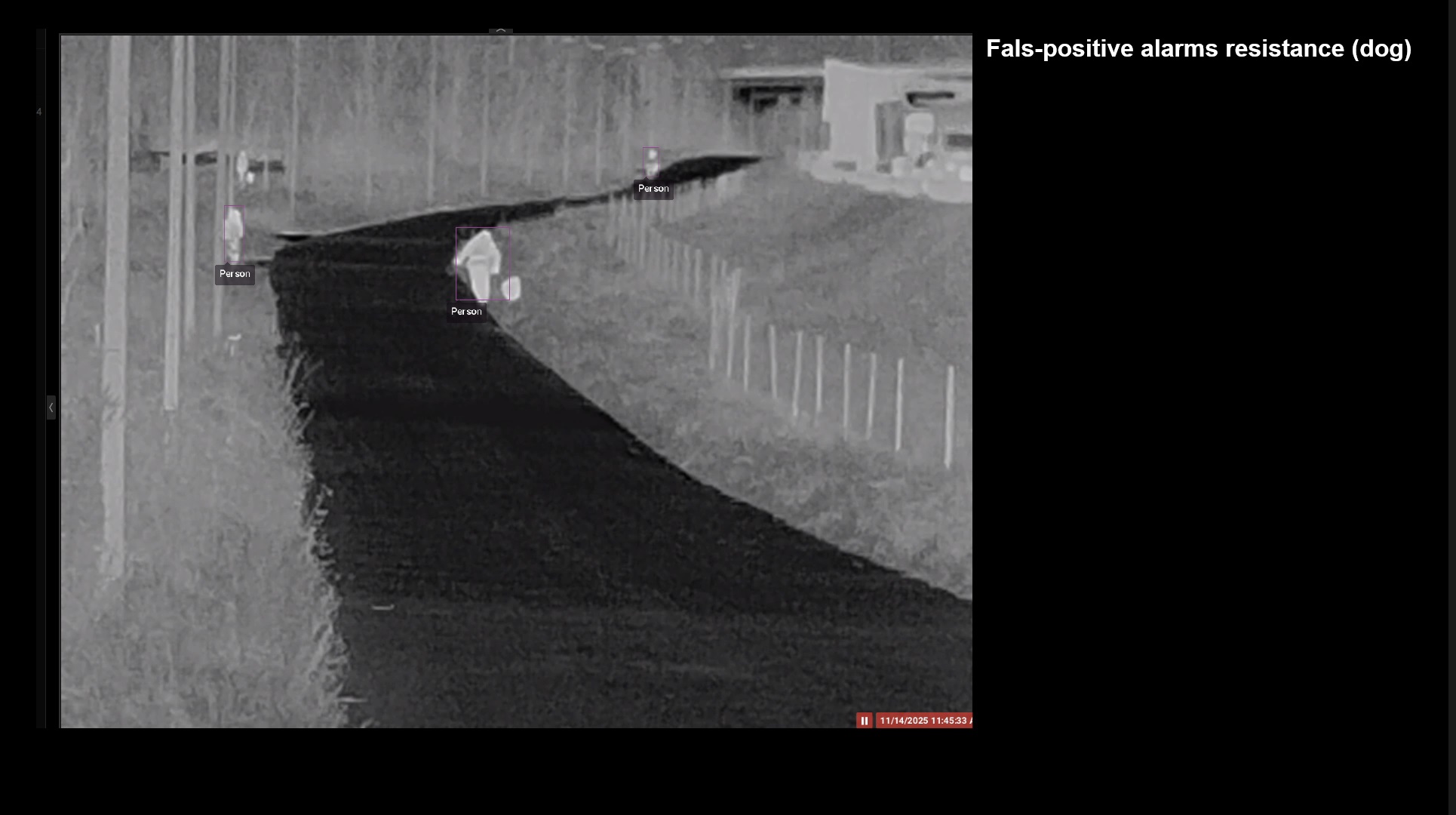

Ryc. 2. Scena testowa „False-positive resistance". Widzimy osoby, które są poprawnie otoczone ramkami detekcji i klasyfikowane jako „Person". Jednocześnie w kadrze znajduje się pies. Dla prostej wideoanalityki (VMD) byłby to ruchomy obiekt wywołujący alarm. Tutaj AI ignoruje zwierzę, mimo jego wyraźnej sygnatury cieplnej, ponieważ nie pasuje ono do klasy „człowiek" ani „pojazd".
Dodatkowo, instalatorzy mogą korzystać z logiki boolowskiej, tworząc scenariusze typu: „Alarmuj tylko wtedy, gdy obiekt przekroczy linię ogrodzenia ORAZ wejdzie w strefę chronioną w ciągu 30 sekund". To eliminuje przypadkowe naruszenia.
Konstrukcja i Cyberbezpieczeństwo
Na koniec warto wspomnieć o formie. Nowa seria jest lżejsza o 40% (zaledwie 1.7 kg), co w połączeniu z montażem na jedną śrubę (Torx T20) realnie skraca czas pracy na wysokości. Jednak fizyczne bezpieczeństwo kamery to tylko połowa sukcesu.
Wewnątrz urządzenia znajduje się Secure Element (SE) – dedykowany chip, fizycznie odseparowany od głównego procesora, pełniący rolę cyfrowego sejfu. Generator liczb losowych w tym układzie nie opiera się na matematyce (którą można złamać), lecz na fizycznej entropii (szum elektroniczny). Dzięki temu kamery posiadają certyfikat FIPS 140-3 oraz CC EAL 6+, co otwiera im drogę do stosowania w infrastrukturze krytycznej.
Podsumowanie
Kamery termowizyjne Hanwha Vision z serii TNO-C30xx to dowód na to, że technologia termowizyjna dojrzała do roli standardu w systemach komercyjnych. Wysoka czułość (20mK), zaawansowane AI redukujące fałszywe alarmy oraz przemyślana konstrukcja sprawiają, że choć jednostkowo droższe, w ujęciu całego projektu (TCO) stanowią rozwiązanie najbardziej ekonomiczne i niezawodne. Zamiast inwestować w kilometry kabli i las słupów, lepiej zainwestować w inteligencję, która widzi to, co niewidoczne.
Witalij Siezieniewski Pre Sales & Technical Manager Hanwha Vision Europe
