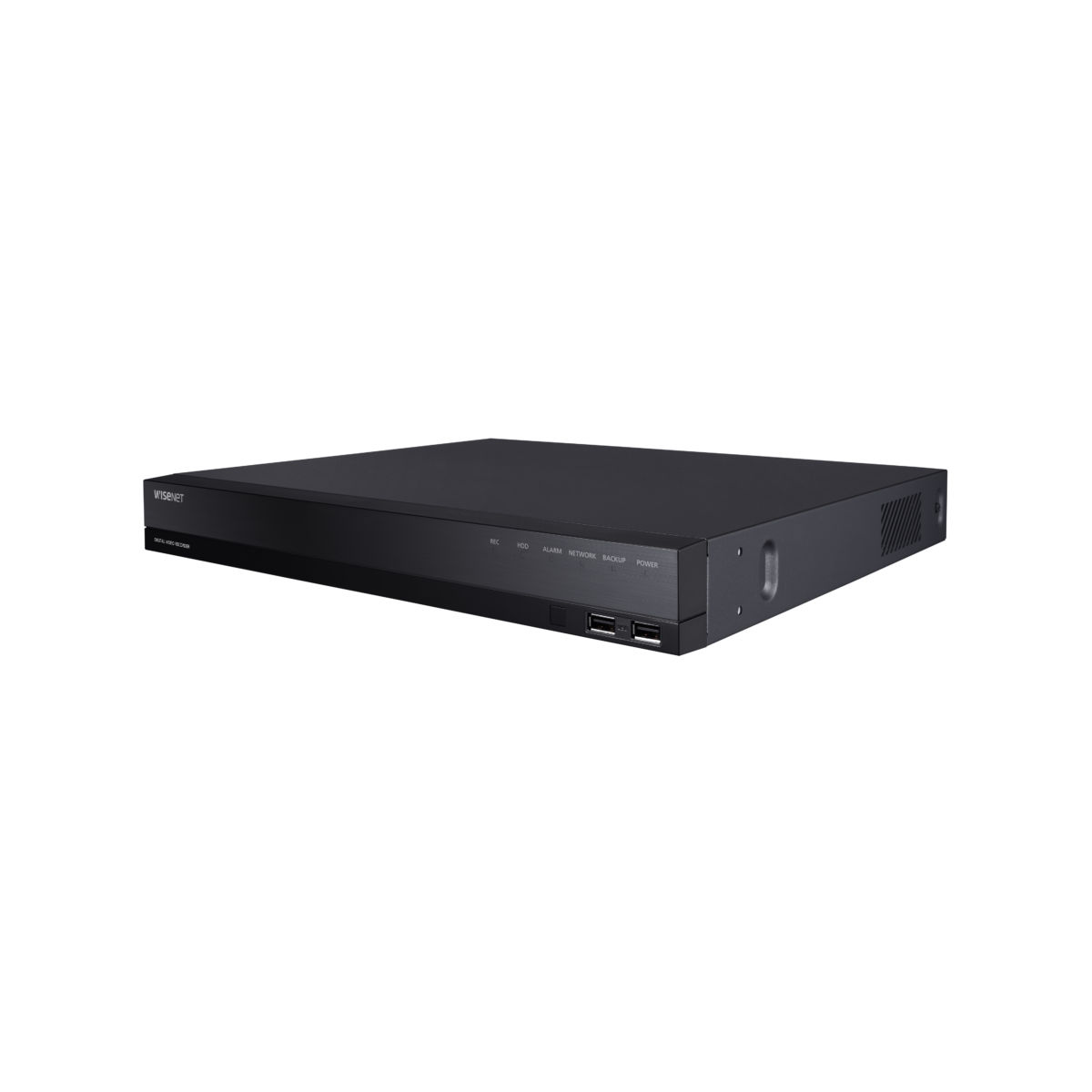

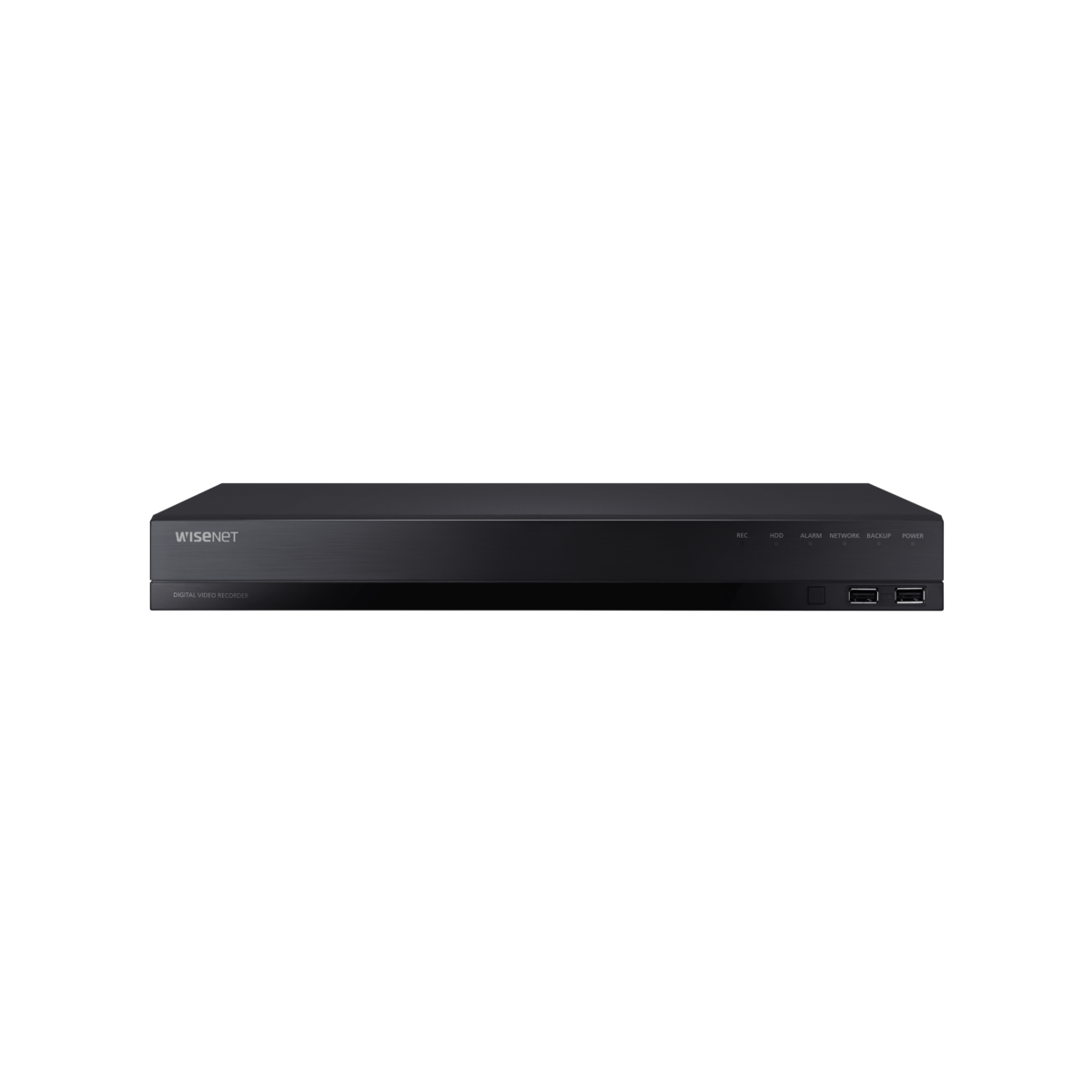

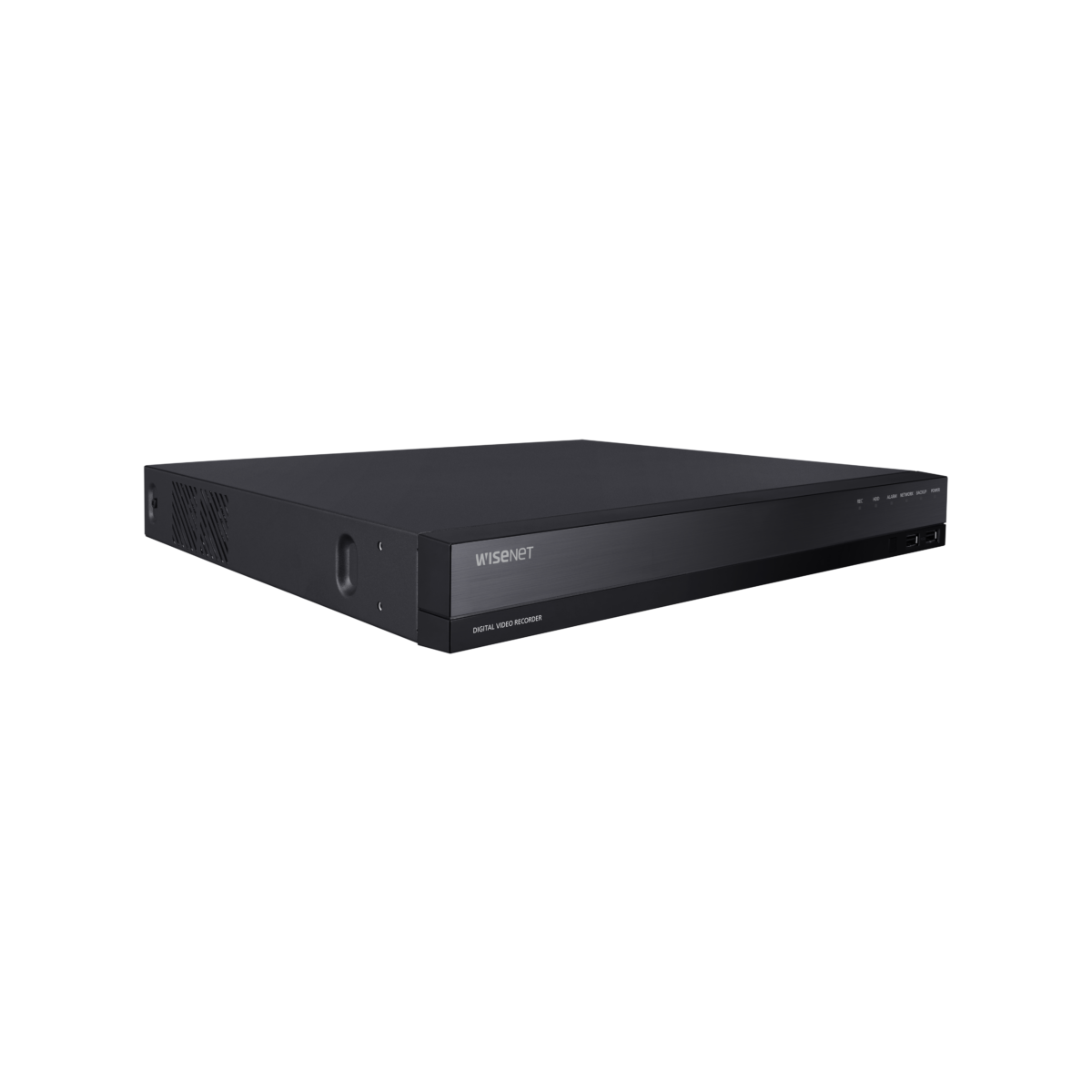

DVR

HRX-1634-4T

16채널 펜타브리드 AHD/TVI/CVI/CVBS + IP 저장장치

Key Features
• H.265, H.264, MJPEG 녹화 및 듀얼스트림 녹화
• QR code 이용한 쉬운 스마트폰 연결 및 이벤트 알림 수신
• 4K 해상도 출력 (HDMI)
• 아날로그 16채널+네트워크 2채널 (총 18채널 가능)
• 최대 2 SATA HDD 12TB 지원(기본 장착 4TB)

["video-recorder","dvr","dvr-ch16"]

지원 하드용량에 대해서는 한화비전 HDD 호환 리스트를 참고하시길 바랍니다.

제품사양

디스플레이
아날로그카메라
입력 16채널(1Vp-p 75ohm, BNC)
신호방식 - AHD(8MP, 5MP, 4MP, 1080p, 720p)
- HDTVI(8MP, 5MP, 4MP, 1080p, 720p)
- HDCVI(8MP, 5MP, 4MP, 1080p, 720p)
- NTSC/PAL
네트워크카메라
입력 2채널(최대 8채널)
해상도 8MP ~ CIF
프로토콜 SUNAPI(Wisenet), ONVIF
라이브
모니터출력 1x HDMI, 1x VGA (듀얼 모니터 지원)
HDMI: 3840 x 2160, 2560x1440, 1920x1080, 1280x1024, 1280x720
VGA: 1920x1080, 1280x1024, 1280x720, 1024x768
해상도 [아날로그카메라(NTSC/PAL)]
- 8MP(15fps), 5MP(20fps), 4MP(30fps), 2MP(30fps),1MP(30fps), 960H(or 720H)(30fps) * 채널당
[네트워크카메라]
- Typ. 2MP(480fps)
성능
녹화
압축방식 H.265, H.264, MJPEG
녹화속도(아날로그) [아날로그카메라]
(메인스트림) 8M 8fps, 5M 12fps, 4M 15fps, 2M/720p/Under 960H 30fps (채널 당)
(서브 스트림) 720p 이상 : 640x368 30fps, SD signal : 최대 30fps (채널 당)
* 최대 저장 프레임레이트는 입력카메라의 해상도/프레임레이트에 따라 정하여진다
대역폭 최대 128Mbps
해상도 8MP ~ CIF
녹화모드 일반, 듀얼 스트림, 스케쥴(연속, 이벤트), 이벤트(프리, 포스트), 북마크
이벤트 종류 알람입력, 비디오 로스
[아날로그카메라]
비디오로스, 움직임감지, 탬퍼림
[네트워크카메라]
카메라 이벤트(알람, 움직임감지, 영상분석, 디포커스, 오디오 감지), 다이나믹 이벤트, 사용자 이벤트
이벤트 동작 이메일, 모바일 푸쉬, PTZ 프리셋 이동, 알람출력, 부저음, 모니터 출력, FTP, SUNAPI 명령, 시스템 종료
검색/재생
재생대역폭 최대 32Mbps (18채널 동시재생)
사용자 쵀대 4명(로컬 1, 원격 3)
동시재생 최대 18채널(모니터,CMS), 4채널(Wisenet Mobile )
1채널(웹)
피시아이 디워핑 CMS(단, 네트워크 카메라 사용시)
Storage
지원 하드용량 최대 6TB
HDD Slot SATA 2개(최대 12TB)
※ 4TB HDD 1개 기본 장착
백업
파일포멧 Recorder, SEC, AVI(본체), AVI(웹뷰어)
기능 최대 16채널 동시재생, 날짜/시간/타이틀 표시
기능
PTZ
제어 GUI, 웹뷰어, SSM, 스마트뷰어, Wisenet 모바일 뷰어, 시스템 컨트롤러
스마트폰
지원모델 iOS, Android
프로토콜 RTP, RTSP, HTTP, CGI(SUNAPI)
제어 라이브 16채널(멀티 프로파일 지원)
재생 4채널(4채널 멀티재생, 최대 2MP)
이벤트 푸쉬
최대원격 사용자 검색 (3), 라이브 유니캐스트 (10)
Redundancy
ARB 지원
Easy configuration 설치마법사 (언어, 날짜/시간, 패스워드, 네트워크, 카메라 자동 설정),
P2P(QR 코드)
Coaxial Control CVBS(Pelco-C)/AHD/CVI/TVI
인터페이스
HDMI 1EA
VGA 1EA
BNC 16채널 입력 / 1채널 출력(Spot 출력)
오디오 출력 (1개, RCA, 라인)
이더넷 RJ-45(10/100/1000BASE-T)
알람 입력 16개, 출력 4개
- 릴레이 출력 1(NO/NC/COM)
- 릴레이 출력 2~4(NO/COM)
USB 3개(전면 USB2.0 2개, 후면 USB 3.0 1개)
시리얼(프로토콜) RS-485 (Samsung-T/Pelco-D/Pelco-p) * PTZ 제어용
AC 전원입력부 1개 AC
시스템
로그 정보 최대 100,000 (시스템 로그, 이벤트 로그 각각)
시스템 제어 마우스, 웹뷰어, 시스템 컨트롤러(SPC-7000, SPC-6000, SPC-2000)
지원언어 한국어
환경
동작온도 0°C to +40°C
동작습도 20% ~ 85% RH
규격인증 KC
전원
입력전원 DC 12V
소비전력 최대 40W (6T HDD 2개)
외관
색상 / 재질 검정 / 메탈
외형치수 (WxHxD) 370 x 44 x 320 mm
무게 2.9Kg (4TB HDD 1개)
네트워크
프로토콜 TCP/IP, UDP/IP, RTP (UDP), RTP (TCP), RTSP, NTP, HTTP, DHCP (Server, Client), PPPoE, SMTP, ICMP, IGMP, ARP, DNS, DDNS, uPnP, HTTPS, SNMP, ONVIF (Profile-S), SUNAPI(Server, Client)
DDNS Wisenet DDNS
전송속도 [아날로그카메라]
(메인스트림) 8MP 8fps, 5M 12fps, 4M 15fps, 2M 30fps, 720p 30fps, SD 30fps (채널 당)
(서브 스트림) 720p 이상 : 640x368 full fps, SD signal : 최대 CIF full fps (채널 당)
* 최대 저장 프레임레이트는 입력카메라의 해상도/프레임레이트에 따라 정하여진다.
전송대역폭 최대 100Mbps
오디오
입력/출력 4 라인 입력 / 1개 라인 출력
압축방식 G.711 (네트워크 카메라 경우 G.711, 726)
양방향통신 지원
최대 원격 사용자 검색(3), 라이브 유니캐스트(10), 라이브 멀티캐스트(20)
보안 사용자 접속 로그 기록, IP 주소 필터링, 802.1x 인증방식, 암호화(ID/PW, 녹화, 전송, 백업)
기기인증서(Hanwha Techwin Root CA)
뷰어프로그램 SSM, 웹뷰어, 스마트뷰어, Wisenet 모바일 뷰어, Wisenet 뷰어
