카메라

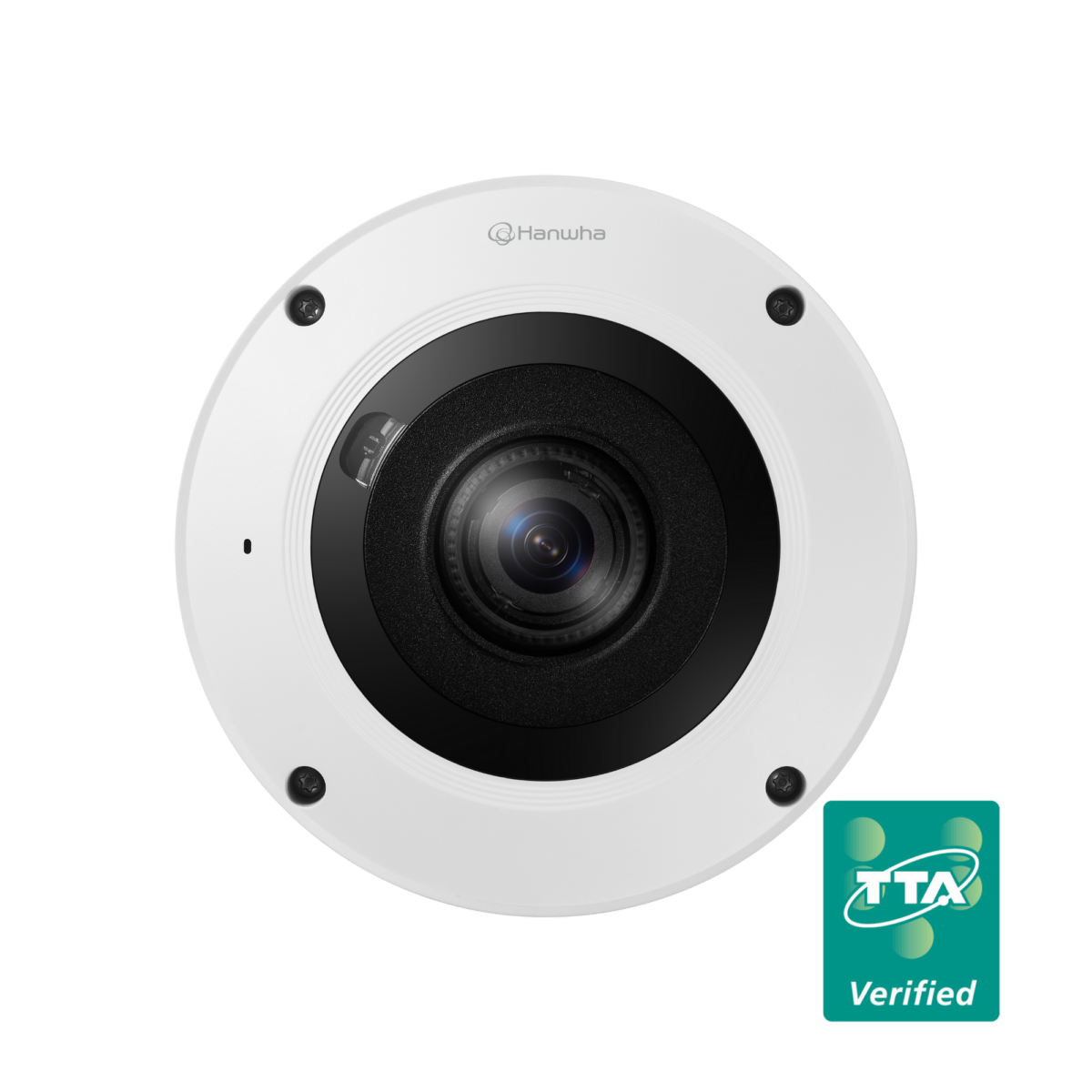

XNF-9013RVG

AI 12MP IR Fisheye 카메라

Key Features
• 1/2.3" 12MP CMOS 채용
• 화각(H) : 187° / 1.08mm 고정초점 렌즈
• S/W 없이 카메라에서 영상 왜곡 보정 (Onboard Dewarping)
• extreme WDR(120dB), WiseStreamⅢ(AI 엔진 사용)
• Wise IR 적용, IR 가시거리 8m
• 가상채널 설정, 다양한 View 모드 지원
(Original view, Single panorama, Double panorama, Quad view)
• 플러그인(Plugin)지원 및 선택 가능한 입/출력 포트 제공(2개)
• 공공기관용 IP카메라 보안 성능품질 TTA Verified Ver.1 인증
• 지능형 분석, 피플 카운팅, 히트맵, 대기열 관리 기능
• 하드 코팅 돔커버
• IP66/IK10/NEMA4X 인증
영업팀 문의 DataSheet

["tta","tta-camera"]

  • 인증받은 자의 상호 : 한화비전㈜​
  • 인증번호 : TTA-V-24-1022​
  • 제조자/제조국가 : 한화비전㈜/대한민국​
  • 인증년월일 : 2024.7.31.(유효기간:2024.7.31.부터 2027.7.30.까지) ​
  • 인증 기준 : TCP-2012/R10 : 2024​
  • 인증 범위 : 공공기관용 IP카메라 보안 성능품질 Ver.1​
                      [보안 ☑    성능품질 ☐ ]

제품사양

영상
촬상 소자 1/2.3" 12MP CMOS
해상도 Original view(1:1): 3008x3008~480x480,
Double panorama(2:1): 3584x1792~640x320,
Single panorama(4:1): 3584x896~640x160,
Quad view: 3584x2688~640x480,
Q1/Q2/Q3/Q4(4:3): 1792x1344~640x480
최대 프레임레이트 H.265/H.264:
Original view-Max.30fps/25fps@3008x3008(60Hz/50Hz),
Double panorama-Max.30fps/25fps@3584x1792(60Hz/50Hz)
Single panorama-Max.30fps/25fps@3584x896(60Hz/50Hz)
MJPEG: Max.30fps/25fps@1080x1080(60Hz/50Hz)
최저조도 Color: 0.39 Lux (F2.2, 1/30sec), BW : 0Lux(IR LED on)
영상 출력 CVBS : 1.0 Vp-p / 75Ω composite, 720x480(N), 720x576(P), for Installation
USB: Micro USB Type B, 1280x720 for installation
렌즈
초점거리 1.08mm fixed focal
최대 구경비 F2.2
화각 H: 187° / V: 187° / D: 187°
최소 지근 거리 0.5m(1.64ft)
포커스 제어 Simple focus
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위 Lens Rotation
카메라 기능
카메라 타이틀 최대 85자
Day & Night 자동(ICR)
역광보정 BLC, HLC, WDR, SSDR
Wide Dynamic Range extremeWDR (120dB)
노이즈 제거 WiseNRⅡ(AI엔진 기반), SSNRⅤ
움직임감지 8개, 8점의 다각형 지원
프라이버시 기능 32개, 4점의 사각형 지원
- 색상 : 회색/초록/빨강/파랑/검정/흰색
- 모자이크
Gain Control Off / Max Gain / Manual
화이트발란스 ATW / Narrow ATW / AWC / 수동 / 실내 / 실외
전자셔터 최소 / 최대 / 플리커 방지(1/5~1/12,000초)
사용자 선호 셔터 제어(AI엔진 기반)
디지털 PTZ 지원 (Preset, Group)
영상 회전 상하반전, 좌우반전
지능형 분석 분류 가능한 객체 : 사람/얼굴/차량/번호판
DetectionShot 지원
AI엔진 기반 분석 이벤트
- 객체 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감)
분석 이벤트
- 디포커스 감지, 움직임 감지, 템퍼링, 오디오 감지, 음원 분류, 가상영역(나타남/사라짐)
비즈니스 인텔리전스 AI엔진 기반 분석 : 피플카운팅, 대기열관리, 히트맵
알람 입출력 구성 가능한 I/O 포트 2개
알람 트리거 지능형분석, 네트워크 단절, 알람 입력
알람 이벤트 알람 트리거 발생시
- e-mail/FTP 통한 파일 전송 및 업로드(이미지)
- e-mail 통한 알림
- SD/SDHC/SDXC or NAS 녹화
- 알람 출력
- Handover(PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송)
- 음원 재생
오디오 입력 선택가능(마이크/라인/빌트인마이크 입력)
지원 전압: 2.5VDC(4mA), 입력 임피던스: 2K Ohm
오디오 출력 라인 출력, 최대 출력: 1Vrms
야간 가시 거리 Wise IR, PoE : 8m, PoE+ : 13m
네트워크
이더넷 Metal shieled RJ-45(10/100BASE-T)
비디오 압축 H.265/H.264: Main/Baseline/High, MJPEG
오디오 압축 G.711 u-law /G.726 Selectable
G.726(ADPCM) 8KHz, G.711 8KHz
G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps
AAC-LC: 48Kbps at 16KHz
스마트 압축 수동(5개 영역), WiseStreamⅡ
화질 제어 H.264/H.265: 비트레이트 레벨 제어
MJPEG: 비트레이트 레벨 제어
비트레이트 제어 H.264/H.265: CBR 또는 VBR
MJPEG: VBR
스트리밍 유니캐스트(최대 20명) / 멀티캐스트
멀티 스트리밍(최대 10개 프로파일, 4개 가상 채널 지원)
프로토콜 IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, SRTP (TCP, UDP Unicast)
보안 TPM 2.0 (FIPS 140-2 level 2)
HTTPS(SSL) 인증 방식
Digest 인증 방식
IP 주소 필터링
사용자 접속 로그 기록
802.1X 인증 방식(EAP-TLS, EAP-LEAP)
기기인증서(Hanwha Techwin Root CA)
Secure OS/Boot/Storage, Verify firmware forgery
IP카메라 보안 성능품질 TTA Verified 인증
응용 인터페이스 ONVIF Profile S/G/T/M
SUNAPI(HTTP API)
Wisenet open platform
일반
웹페이지 언어 한국어
Edge Storage Micro SD/SDHC/SDXC 2슬롯 최대. 1TB (512GB * 2)
메모리 4096MB RAM, 512MB Flash
동작 환경 및 전원
동작 온도 / 습도 -40°C ~ +60°C / 95% RH 이하
POE+ 모드 55°C (Hysteresis 5°C) Wise IR 8m(26.25ft)
보관 온도 / 습도 -50°C~+60°C / 95% RH 이하(Non-condensing)
규격 인증 IP66, IK10, NEMA4X
전원 PoE(IEEE802.3af, Class3), PoE+, 12VDC
소비 전력 PoE: 최대 12.95W, 표준 9.4W, 12VDC: 최대 12.9W, 표준 9.0W
PoE+: 최대 23.0W, 표준 9.4W, 12VDC: 최대 22.0W, 표준 9.0W
외관
색상 / 재질 화이트 / 알루미늄
돔 커버: 하드코팅 돔
RAL 코드 RAL9003
제품 사이즈 / 무게 ø160x72mm, 1170g
호환 컨두잇 홀 / 갱박스 single, double, 4" octagon, 4" square
행잉 마운트 (돔) SBP-160HMW1
Skin Cover SBC-160BF
백박스 SBV-180BW/180WW
천장형 마운트 (Assy) SBP-150CMI/300CMI, SBP-300CMW1/900CMW, SBP-300CMTW, SBP-300CMTS
벽부형 마운트 SBP-300WMW/300WMW1, SBP-390WMW2, SBP-160WMW1
기둥형 마운트 SBD-180PMW/300PMW2
매립형 마운트 SHD-1600FPW/1600FW
난간형 마운트 SBP-300LMW, SBP-156LMW1
코너형 마운트 SBP-300KMW1
틸트 마운트 SBP-160TMW1
캐비닛 SBP-300NBW
Certifications & Standards
EMC (전자파) FCC 47 CFR 15 Subpart B Class A
ICES-3(A)/NMB-3(A)
CE/UKCA
- EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3
VCCI CISPR 32 Class A
RCM AS/NZS CISPR 32 Class A
KS C 9832 Class A , KS C 9835
안전 UL 62368-1, CAN/CSA C22.2 NO. 62368-1
IEC/EN 62471
환경 IEC/EN 63000
IEC 60529 IP66, IEC 62262 IK10
NEMA 250 type 4X
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF) 34.9m(114.49ft)
Observe (63PPM/ 19PPF) 13.9m(45.60ft)
Recognize (125PPM/ 38PPF) 7.0m(22.96ft)
Identify (250PPM/ 76PPF) 3.5m(11.48ft)
