단종

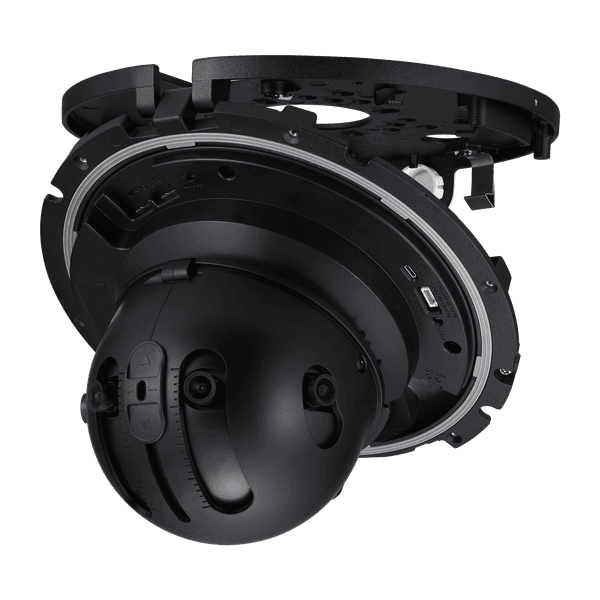

PNM-9022V
8MP 파노라믹 카메라
주요 특징
• 최대 8MP(2MP x 4CH)
• 209°/180° 모드 지원
• 화각(H): 209 / 2.8mm 고정 초점 렌즈 내장 x 4
• H.265/H.264 최대 30fps
• extreme WDR(120dB)
• H.265, H.264, MJPEG 코덱, WiseStreamII 지원
• 디지털 PTZ 지원(2CH)
• 탬퍼링, 히트맵 지원
• IP66, IK10, NEMA4X
※ 제품의 공급 가능 여부는 지역에 따라 다를 수 있으니, 해당 지역 담당자에게 문의해 주시기 바랍니다.
사양
영상
| 촬상 소자 | 크기 | 1/2.8" |
| 종류 | CMOS | |
| 해상도 | 4608x1800, 4096x1800, 4032x1576, 3584x1576, 3456x1352, 3072x1352, 2864x1124, 2560x1124, 2304x900, 2048x900, 1728x676, 1536x676, 1152x452, 1024x452, 720x576, 560x224, 512x224 | |
| 최대 프레임레이트 | H.265/H.264 | 30fps/25fps(60Hz/50Hz) |
| MJPEG | 30fps | |
| 최저조도 (Lux) | 컬러(1/30초, 30IRE) | 0.1 |
| 흑백(1/30초, 30IRE) | 0.01 | |
| 영상 출력 | USB: Micro USB Type B | |
렌즈
| 초점거리 (mm) | 2.8 | |
| 최대 구경비 (F number) | 광각 | 1.6 |
| 화각 | 수평 | 209° |
| 수직 | 83.3° | |
| 최소 지근 거리 | 1.5m(4.92ft) | |
| 포커스 제어 | 고정 | |
팬 / 틸트 / 회전
| 팬 / 틸트 / 회전 범위 | 팬 | 0°~355° |
| 틸트 | 0°~60° |
카메라 기능
| Day & Night | 자동(ICR) | |
| 역광보정 | BLC, HLC, WDR, SSDR | |
| Wide Dynamic Range (dB) | 120 | |
| 노이즈 제거 | SSNRⅤ | |
| 안개제거 | 지원 | |
| 움직임 감지 | 수량 | 8개 |
| 형태 | 8점의 다각형 지원 | |
| 프라이버시 기능 | 수량 | 32개 |
| 형태 | 다각형 지원 | |
| 색상 / 옵션 | 회색, 초록, 빨강, 파랑, 검정, 흰색, 모자이크 | |
| Gain Control | 낮음, 중간, 높음 | |
| 화이트발란스 | ATW, AWC, 수동, 실내, 실외 | |
| 전자셔터 | 모드 | 최소, 최대, 플리커 방지 |
| 속도 범위 | 2~1/12,000초 | |
| 디지털 PTZ | 지원 | |
| 영상 회전 | 상하반전, 좌우반전 | |
| 알람 입출력 | 입/출력 | 구성 가능한 I/O 포트 2개 |
| 알람 트리거 | 지능형 분석, 네트워크 단절, 알람 입력 | |
| 알람 트리거 발생시 이벤트 | 파일 전송 및 업로드(이미지): 이메일/FTP, 알림: 이메일, 녹화: 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화, 알람 출력 | |
| 오디오 입력 | 선택가능(마이크 입력/라인 입력) | |
| 오디오 출력 | 라인 출력 | |
지능형 분석
| 분석 이벤트 | 일반 | 디포커스 감지, 움직임 감지, 템퍼링, 오디오 감지, 가상영역(침입/들어감/나감), 가상영역(나타남/사라짐), 가상선(지나감, 방향) |
| 비즈니스 인텔리전스 | 일반 | 히트맵 |
네트워크
| 이더넷 | Metal shielded RJ-45(10/100BASE-T) | |
| 비디오 압축 | H.265/H.264: Main/Baseline/High, MJPEG | |
| 오디오 압축 | G.711 u-law /G.726 선택 가능, G.726(ADPCM) 8KHz, G.711 8KHz, G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps, AAC-LC: 48Kbps at 16KHz | |
| 스마트 압축 | 수동, WiseStreamⅡ | |
| 비트레이트 제어 | H.265/H.264: CBR 또는 VBR, MJPEG: VBR | |
| 스트리밍 | 유니캐스트 | 최대 20명 |
| 멀티캐스트 | 지원 | |
| 멀티 스트리밍 | 최대 10개 프로파일 | |
| 프로토콜 | IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMPv2, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, SRTP(TCP, UDP Unicast), PIM-SM | |
| 응용 인터페이스 | ONVIF | S, G, T |
| 기타 | SUNAPI(HTTP API), Hanwha Vision Open Platform | |
| 클라우드 직접 연결 | 옵션 (게이트웨이 필요) | |
보안
| 사용자 인증 | Digest authentication | |
| 네트워크 인증 | IEEE 802.1X(EAP-TLS, EAP-LEAP) | |
| 암호통신 | HTTPS | |
| 접근제어 | IP 기반 접근제어 | |
| 데이터 보호 | 인증정보 암호화, ZIP 압축 암호화 | |
| 감사(audit) | Access / System / Event 로그 기록관리 | |
| Device ID | 기기인증서(Hanwha Vision Root CA) | |
| Secure Storage | SDcard 암호화 | |
일반
| 메모리 | RAM | 4GB |
| Flash | 512MB | |
| Edge Storage | Micro SD/SDHC/SDXC | 최대 512GB 2슬롯(합계 1TB) |
동작 환경 및 전원
| 동작 조건 | 온도 | -40°C~+55°C |
| 습도 | 0~95% RH(non-condensing) | |
| 보관 조건 | 온도 | -50°C~+60°C |
| 습도 | 0~90% RH(non-condensing) | |
| 전원 | PoE+(IEEE802.3at, Class4), 12VDC | |
| 소비 전력 | PoE | Max. 18W, typical 10.4W |
| 12VDC | Max. 16W, typical 9W | |
외관
| 색상 | 화이트 | |
| 재질 | 알루미늄 | |
| RAL 코드 | RAL9003 | |
| 제품 치수 | ø253x165mm(9.96x6.5") | |
| 제품 무게 | 3,200g(7.05lb) | |
| 호환 컨두잇 홀 | 19.1mm(3/4")(M25) | |
| 호환 갱박스 | Single, Double, 4" Octagon, Square | |
Certifications & Standards
| 환경 | IEC 60529 IP66, IEC 62262 IK10, NEMA 250 type 4X | |
영상
| 촬상 소자 | 크기 | 1/2.8" |
| 종류 | CMOS | |
| 해상도 | 4608x1800, 4096x1800, 4032x1576, 3584x1576, 3456x1352, 3072x1352, 2864x1124, 2560x1124, 2304x900, 2048x900, 1728x676, 1536x676, 1152x452, 1024x452, 720x576, 560x224, 512x224 | |
| 최대 프레임레이트 | H.265/H.264 | 30fps/25fps(60Hz/50Hz) |
| MJPEG | 30fps | |
| 최저조도 (Lux) | 컬러(1/30초, 30IRE) | 0.1 |
| 흑백(1/30초, 30IRE) | 0.01 | |
| 영상 출력 | USB: Micro USB Type B | |
렌즈
| 초점거리 (mm) | 2.8 | |
| 최대 구경비 (F number) | 광각 | 1.6 |
| 화각 | 수평 | 209° |
| 수직 | 83.3° | |
| 최소 지근 거리 | 1.5m(4.92ft) | |
| 포커스 제어 | 고정 | |
팬 / 틸트 / 회전
| 팬 / 틸트 / 회전 범위 | 팬 | 0°~355° |
| 틸트 | 0°~60° |
카메라 기능
| Day & Night | 자동(ICR) | |
| 역광보정 | BLC, HLC, WDR, SSDR | |
| Wide Dynamic Range (dB) | 120 | |
| 노이즈 제거 | SSNRⅤ | |
| 안개제거 | 지원 | |
| 움직임 감지 | 수량 | 8개 |
| 형태 | 8점의 다각형 지원 | |
| 프라이버시 기능 | 수량 | 32개 |
| 형태 | 다각형 지원 | |
| 색상 / 옵션 | 회색, 초록, 빨강, 파랑, 검정, 흰색, 모자이크 | |
| Gain Control | 낮음, 중간, 높음 | |
| 화이트발란스 | ATW, AWC, 수동, 실내, 실외 | |
| 전자셔터 | 모드 | 최소, 최대, 플리커 방지 |
| 속도 범위 | 2~1/12,000초 | |
| 디지털 PTZ | 지원 | |
| 영상 회전 | 상하반전, 좌우반전 | |
| 알람 입출력 | 입/출력 | 구성 가능한 I/O 포트 2개 |
| 알람 트리거 | 지능형 분석, 네트워크 단절, 알람 입력 | |
| 알람 트리거 발생시 이벤트 | 파일 전송 및 업로드(이미지): 이메일/FTP, 알림: 이메일, 녹화: 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화, 알람 출력 | |
| 오디오 입력 | 선택가능(마이크 입력/라인 입력) | |
| 오디오 출력 | 라인 출력 | |
지능형 분석
| 분석 이벤트 | 일반 | 디포커스 감지, 움직임 감지, 템퍼링, 오디오 감지, 가상영역(침입/들어감/나감), 가상영역(나타남/사라짐), 가상선(지나감, 방향) |
| 비즈니스 인텔리전스 | 일반 | 히트맵 |
네트워크
| 이더넷 | Metal shielded RJ-45(10/100BASE-T) | |
| 비디오 압축 | H.265/H.264: Main/Baseline/High, MJPEG | |
| 오디오 압축 | G.711 u-law /G.726 선택 가능, G.726(ADPCM) 8KHz, G.711 8KHz, G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps, AAC-LC: 48Kbps at 16KHz | |
| 스마트 압축 | 수동, WiseStreamⅡ | |
| 비트레이트 제어 | H.265/H.264: CBR 또는 VBR, MJPEG: VBR | |
| 스트리밍 | 유니캐스트 | 최대 20명 |
| 멀티캐스트 | 지원 | |
| 멀티 스트리밍 | 최대 10개 프로파일 | |
| 프로토콜 | IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMPv2, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, SRTP(TCP, UDP Unicast), PIM-SM | |
| 응용 인터페이스 | ONVIF | S, G, T |
| 기타 | SUNAPI(HTTP API), Hanwha Vision Open Platform | |
| 클라우드 직접 연결 | 옵션 (게이트웨이 필요) | |
보안
| 사용자 인증 | Digest authentication | |
| 네트워크 인증 | IEEE 802.1X(EAP-TLS, EAP-LEAP) | |
| 암호통신 | HTTPS | |
| 접근제어 | IP 기반 접근제어 | |
| 데이터 보호 | 인증정보 암호화, ZIP 압축 암호화 | |
| 감사(audit) | Access / System / Event 로그 기록관리 | |
| Device ID | 기기인증서(Hanwha Vision Root CA) | |
| Secure Storage | SDcard 암호화 | |
일반
| 메모리 | RAM | 4GB |
| Flash | 512MB | |
| Edge Storage | Micro SD/SDHC/SDXC | 최대 512GB 2슬롯(합계 1TB) |
동작 환경 및 전원
| 동작 조건 | 온도 | -40°C~+55°C |
| 습도 | 0~95% RH(non-condensing) | |
| 보관 조건 | 온도 | -50°C~+60°C |
| 습도 | 0~90% RH(non-condensing) | |
| 전원 | PoE+(IEEE802.3at, Class4), 12VDC | |
| 소비 전력 | PoE | Max. 18W, typical 10.4W |
| 12VDC | Max. 16W, typical 9W | |
외관
| 색상 | 화이트 | |
| 재질 | 알루미늄 | |
| RAL 코드 | RAL9003 | |
| 제품 치수 | ø253x165mm(9.96x6.5") | |
| 제품 무게 | 3,200g(7.05lb) | |
| 호환 컨두잇 홀 | 19.1mm(3/4")(M25) | |
| 호환 갱박스 | Single, Double, 4" Octagon, Square | |
Certifications & Standards
| 환경 | IEC 60529 IP66, IEC 62262 IK10, NEMA 250 type 4X | |
다운로드
선택 보기
DataSheets
| 카테고리 | 파일명 | 최종 수정일 | |
|---|---|---|---|
| DataSheet | DataSheet_PNM-9022V_20260806_KO_130643.pdf | 2026-09-04 |
매뉴얼
| 카테고리 | 파일명 | 최종 수정일 | |
|---|---|---|---|
| Manuals | Manuals_PNM-9022V_240703_KO.pdf | 2026-09-04 |
캐드
| 카테고리 | 파일명 | 최종 수정일 | |
|---|---|---|---|
| CAD | CAD_PNM-9022V_201105.pdf | 2026-09-04 | |
| CAD | CAD_PNM-9022V_201105.dxf | 2026-09-04 | |
| CAD | CAD_PNM-9022V_201105.dwg | 2026-09-04 |
인증서
| 카테고리 | 파일명 | 최종 수정일 | |
|---|---|---|---|
| Certification | Certification_PNM-9022V_210531_EN_IP66.pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_201127_EN_UL.pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_210617_EN_NEMA4X.pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_210611_EN_IK10.pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_230311_KO_SDoC_KC.pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_230224_EN_VCCI.pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_230224_EN_RCM.pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_230224_EN_FCC,IC.pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_230224_EN_EMC_CE(+UKCA).pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_230224_EN_DoC_UKCA.pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_230224_EN_DoC_CE.pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_230321_KO_KC(EMC).pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_230315_KO_Report_KC(TEL).pdf | 2026-09-04 | |
| Certification | Certification_PNM-9022V_230315_KO_Report_KC(EMC).pdf | 2026-09-04 |
Quick Guide
| 카테고리 | 파일명 | 최종 수정일 | |
|---|---|---|---|
| Quick Guide | Quick-Guide_PNM-9022V_240703_KO.pdf | 2026-09-04 |
Online Help
| 카테고리 | 파일명 | 최종 수정일 | |
|---|---|---|---|
| Online Help | Online-Help_PNM-9022V_20201112_KO.pdf | 2026-09-04 |
OpenSourceLicense
| 카테고리 | 파일명 | 최종 수정일 | |
|---|---|---|---|
| OpenSourceLicense | OpenSourceLicense_PNM-9022V_201020_EN.txt | 2026-09-04 |
Firmware
| 카테고리 | 파일명 | 최종 수정일 | |
|---|---|---|---|
| Firmware | PNM-9022V_2.22.01_20260616_R190.zip | 2026-07-16 |
BIM&Revit
| 카테고리 | 파일명 | 최종 수정일 | |
|---|---|---|---|
| BIM&Revit | BIM&Revit_PNM-9022V_201221_Common_mm.rfa | 2026-09-04 |
사양서
| 카테고리 | 파일명 | 최종 수정일 | |
|---|---|---|---|
| Specifications | Specifications_PNM-9022V_201210_KO.docx | 2026-09-04 |
시험성적서
| 카테고리 | 파일명 | 최종 수정일 | |
|---|---|---|---|
| Test Reports | Test-Reports_PNM-9022V_201210_KO.pdf | 2026-09-04 |
액세서리
SBP-300CM
PTZ / 반달돔 카메라 천장형 마운트
단종
SBP-300PM
PTZ / 반달돔 카메라 폴형 마운트
단종
SBP-300KM
PTZ / 반달돔 카메라 코너형 마운트
단종
대체 모델: SBP-300WMW1
SBP-300WM1
PTZ / 반달 돔 벽부형 마운트
단종
대체 모델: SBP-300LMW
SBP-300LM
PTZ / 반달돔 카메라 폴형 마운트
단종
SBP-300WM
PTZ 돔/반달 돔 벽부형 마운트
단종

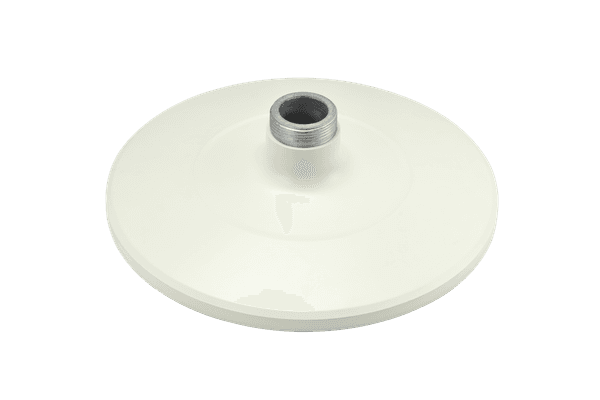

SBP-276HMW
