PTZ

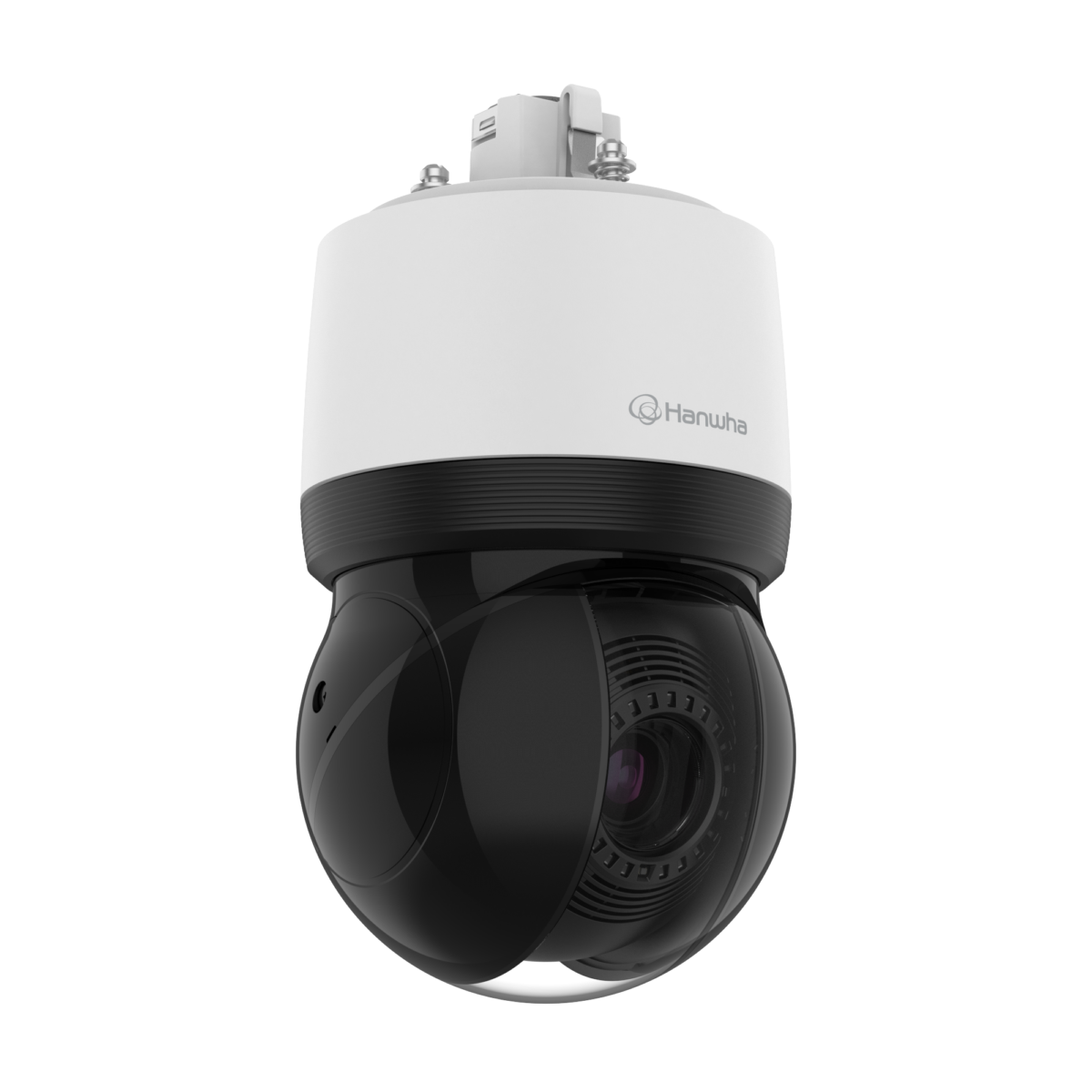

XNP-C6403

AI 2MP 40배 PTZ 카메라

Key Features
• 최대 2MP 해상도
• 화각(H) : 65.66°(광각)~1.88°(망원) / 4.25~170mm(40배) 광학줌
• Day & Night (ICR), extreme WDR(150dB), 영상 흔들림 보정(자이로 센서 내장)
• 프리셋 정확도 ±0.1°
• AI 기반 객체 자동 추적(사람/차량), 타겟 지정 추적
• H.264, H.265, MJPEG codec, WiseStream II
• IP66, IK10, NEMA4X, NEMA-TS 2 (2.2.8, 2.2.9)
• PTZ PLUS 신규디자인 적용(컴팩트 사이즈, 가벼운 무게, 쉬운 설치)
영업팀 문의 DataSheet

["camera","network","ptz"]

WiseStreamII, 최대 75% 데이터 저감

한화비전 영상 압축기술 WiseStreamII와 H.265 결합 시, 최대 75%까지 영상 대역폭 저감 효과를 볼 수 있습니다.
영상의 퀄리티는 유지하면서 효율적으로 영상을 압축하여 저장용량은 낮추고 전송 효율은 높였습니다.

어두운 환경에서도 선명한 컬러 영상 구현

설치 환경이나 낮밤에 관계없이 선명한 영상을 제공해 저조도 상황에서도 최적의 성능을 발휘합니다.

제품사양

영상
촬상 소자 1/2.8" CMOS
해상도 1920x1080, 1280x1024, 1280x960, 1280x720,
1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360, 320x240
최대 프레임레이트 H.265/H.264: 최대. 60fps/50fps(60Hz/50Hz)(WDR off)
H.265/H.264: 최대. 30fps/25fps(60Hz/50Hz)(WDR on)
MJPEG: 최대. 30fps
최저조도 컬러: 0.05Lux(F1.6, 1/30sec)
흑백: 0.005Lux(F1.6, 1/30sec)
렌즈
초점거리 4.25~170mm(40x) 줌렌즈 (digital 32x, total 1280x zoom)
광학줌 40x
최대 구경비 F1.6(광각)~F4.95(협각)
화각 H: 65.66°(광각)~1.88°(협각)
V: 39.4°(광각)~1.09°(협각)
최소 지근 거리 1.5m(광각), 5m(협각)
포커스 제어 Oneshot AF, 포커스 저장
렌즈 타입 DC auto iris
팬 / 틸트 / 회전
팬 범위 360° 무제한
팬 속도 프리셋 : 700°/sec, 수동: 0.024°/sec~250°/sec
틸트 범위 110°(-20°~90°)
틸트 속도 프리셋. 500°/sec, 수동: 0.024°/sec~250°/sec
시퀀스 프리셋(300개), 스윙, 그룹(6개), 추적, 투어, 오토런, 스케쥴
프리셋 정확도 ±0.1°, 팬/틸트 보정
카메라 기능
카메라 타이틀 최대 85자
방향 표시기 지원
Day & Night 자동(ICR)
역광보정 BLC, HLC, WDR, SSDR
Wide Dynamic Range Extreme WDR(150dB)
노이즈 제거 WiseNRⅡ(AI엔진 기반)
SSNRⅤ
영상 흔들림 보정 지원(자이로 센서 내장)
안개제거 지원
움직임감지 8개, 8점의 다각형 지원
프라이버시 기능 32개, 사각형 지원
- 색상: 검정/파랑/빨강/회색/흰색/초록
- 모자이크
Gain Control 사용 안함 / 최대 게인 / 수동
화이트발란스 ATW / Narrow ATW / AWC / 수동 / 실내 / 실외 / 수은등 / 나트륨등
전자셔터 최소 / 최대 / 플리커 방지(2~1/12,000초)
사용자 선호 셔터 제어(AI엔진 기반)
영상 회전 상하/좌우 반전
지능형 분석 분류 가능한 객체: 사람/얼굴/차량/번호판
Attributes: 차량(Type:car/bus/truck/motorcycle/bicycle)
DetectionShot 지원
AI엔진 기반 분석 이벤트
- 객체 감지, 가상선*(지나감/방향), 가상영역*(배회/침입/들어감/나감), 움직임 감지
분석 이벤트
- 템퍼링, 안개 감지,충격 감지, 가상영역(나타남/사라짐)

* SPM-4210 I/O box 연결시 오디오 감지, 음원 분류 지원
알람 트리거 지능형 분석, 네트워크 단절, 알람 입력(SPM-4210 I/O box 연결시), 스케쥴, MQTT 구독
알람 이벤트 알람 트리거 발생시
- 파일 전송 및 업로드(이미지): e-mail/FTP/SFTP
- 파일 전송 및 업로드(비디오): FTP/SFTP
- 알림: e-mail
- 녹화: SD/SDHC/SDXC or NAS
- 알람 출력
- Handover: PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송
- 음원 재생
- MQTT: 발행
* SPM-4210 I/O box 연결시 알람 출력 지원
물기 제거 지원(Spin dry, 렌즈 히터)
자동추적 지원
객체 자동추적(사람/차량)
타겟 고정 자동추적
네트워크
이더넷 Metal shielded RJ-45(10/100BASE-T)
비디오 압축 H.265/H.264: Main/Baseline/High, MJPEG
스마트 압축 수동 (5개 영역), WiseStreamⅡ, WiseStreamⅢ(AI엔진 기반)
비트레이트 제어 H.264/H.265: CBR or VBR
MJPEG: VBR
스트리밍 유니캐스트(20 명) / 멀티캐스트
멀티 스트리밍(최대 10개 프로파일)
프로토콜 IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP/SFTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast), NTCIP1205, MQTT
응용 인터페이스 ONVIF Profile S/G/T/M
SUNAPI(HTTP API)
Hanwha Vision Open Platform
보안
OS / 펌웨어 보호 펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명
사용자 인증 Digest Authentication, Prevent brute-force attack
네트워크 인증 IEEE 802.1X (EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신 HTTPS, WSS(WebSocket Secure), SRTP
접근제어 IP 기반 접근제어
데이터 보호 인증정보 암호화, ZIP 압축 암호화
감사(audit) Access / System / Event 로그 기록관리
Device ID 기기인증서(Hanwha Private Root CA)
Secure Storage TPM, HTPM(Hanwha trusted platform module), SDCARD 암호화
일반
웹페이지 언어 한국어
Edge Storage Micro SD/SDHC/SDXC 2 슬롯 최대 1TB (512GBx2)
메모리 4GB RAM, 512MB Flash
동작 환경 및 전원
동작 온도 / 습도 -40°C~+50°C
+74°C(최대) based on NEMA-TS 2(2.2.7)
* 기동온도 -30°C 이상
0~100% RH(Condensing) Air vent를 통한 습도 제어
보관 온도 / 습도 -50°C ~ +60°C / 0~90% RH
풍하중 241km/h(150mph)
EPA(유효 투영 면적) : 0.035㎡
규격 인증 IP66, IK10, NEMA4X, NEMA-TS 2(2.2.7, 2.2.8, 2.2.9)
전원 PoE+(IEEE802.3at, Class4)
소비 전력 표준 24W, 최대 25.5W
외관
색상 / 재질 화이트 / 알루미늄
헤드 : 블랙 / 플라스틱
돔 커버 : 하드코팅 돔
RAL 코드 White: RAL9003 / Black: RAL9005
제품 사이즈 / 무게 ø158x293.3mm / 3200g
행잉 마운트 (돔) SBP-156HMW
천장형 마운트 (Assy) SBP-156CMW, SBP-300CMTS, SBP-300CMW1/900CMW, SBP-150CMI/300CMI
벽부형 마운트 SBP-156WMW, SBP-300WMW, SBP-300WMW1, SBP-400WMW, SBP-250WMW
기둥형 마운트 SBP-300PMW2
매립형 마운트 SHP-1563FPW, SHP-1563FW
난간형 마운트 SBP-156LMW, SBP-156LMW1, SBP-300LMW
코너형 마운트 SBP-156KMW, SBP-300KMW1
캐비닛 SBP-300NBW
기타 호환모델 SPB-PTZ85W
Certifications & Standards
EMC (전자파) FCC 47 CFR 15 Subpart B Class A
ICES-3(A)/NMB-3(A)
CE/UKCA
- EN 55032 Class A, EN 50130-4
VCCI CISPR 32 Class A
RCM AS/NZS CISPR 32 Class A
KS C 9832 Class A , KS C 9835
안전 UL 62368-1, CAN/CSA C22.2 NO. 62368-1
IEC 62471
환경 EN IEC 63000
IEC 60529 IP66, IEC 62262 IK10
NEMA TS 2-2013 (2.2.7, 2.2.8, 2.2.9)
NEMA 250 type 4X
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF) Wide: 59.5m / Tele: 2340.4m
Observe (63PPM/ 19PPF) Wide: 23.8m / Tele: 936.2m
Recognize (125PPM/ 38PPF) Wide: 11.9m / Tele: 468.1m
Identify (250PPM/ 76PPF) Wide: 6.0m / Tele: 234.0m
