Positioning

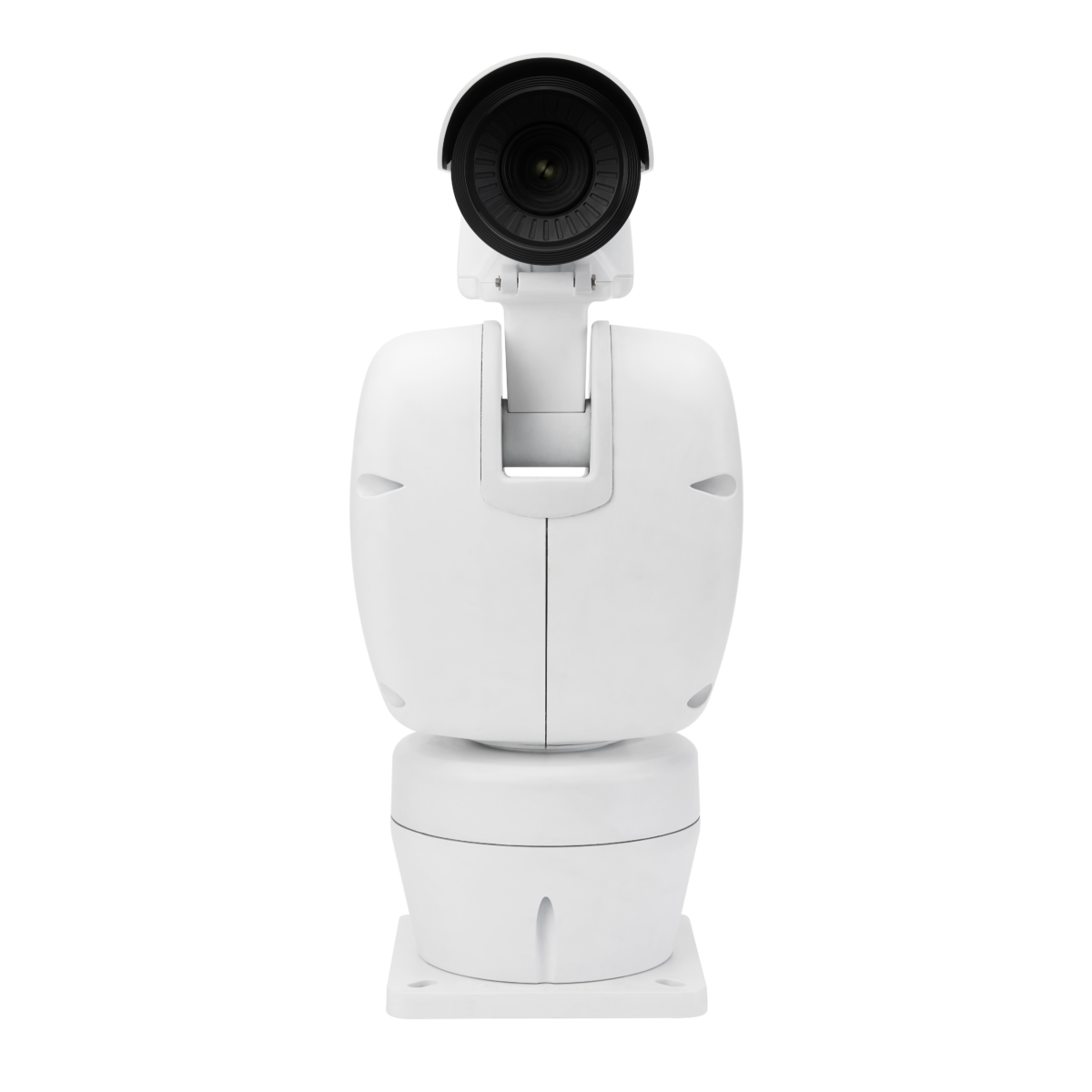

TNU-4051T

VGA H.265 포지셔닝 열화상카메라

Key Features

• H.265 / H.264, WiseStreamⅡ 지원
• 최대 30fps@ 640x480 해상도
• 화각(H): 17.2° / 35mm 고정 초점 렌즈
• Defroster 대응 빌트인 히터
• 틸트 -90° ~ 40°, 팬 360°의 넓은 모니터링 제공
• 흔들림 보정 기능 지원 (자이로(Gyro)센서 탑재)
• IP66 방진 방수 대응

영업팀 문의 DataSheet

["camera","network","positioning"]

열화상 카메라를 1.2X 이전 버전에서 최신버전으로 업그레이드하기 위해서는 브리지 펌웨어가 필요합니다. 자세한 업그레이드 방법은 펌웨어와 함께 포함되어 있는 [업그레이드 주의사항]문서 또는 [릴리즈 노트]를 확인해 주세요.

개요







제품사양

영상
촬상 소자종류비냉각식 마이크로 볼로미터 (640x480)
해상도640x480, 320x240, 640x360
최대 프레임레이트H.265/H.26430fps/25fps(60Hz/50Hz)
MJPEG30fps
스펙트럼 범위8~14㎛
NETD<50mK
픽셀 사이즈17㎛
영상 출력CVBS: 1.0 Vp-p / 75Ω composite 설치용
렌즈
초점거리 (mm)35
최대 구경비 (F number)광각1.0
화각수평17.2°
수직13°
대각22°
iFoV0.47mRad
최소 지근 거리36m(118.11ft)
포커스 제어고정
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위팬360° Endless
틸트-90°~40°
기타None, None
팬 속도프리셋최대 120°/초
수동0.025°/초~120°/초
틸트 속도프리셋최대 40°/초
수동0.025°/초~40°/초
시퀀스프리셋(300개), 그룹(6개), 그룹(6개), 프리셋(300개)
프리셋 정확도±0.3°
카메라 기능
방향 표시기지원
영상 흔들림 보정지원(자이로 센서 내장)
움직임 감지수량8개
형태8점의 다각형 지원
알람 입출력입/출력입력 1개, 출력 1개
알람 트리거지능형 분석, 알람 입력, 네트워크 단절
알람 트리거 발생시 이벤트알람 출력, 핸드오버: PTZ 프리셋, 녹화: 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화, 알림: 이메일, 파일 전송 및 업로드(이미지): 이메일/FTP
오디오 입력선택가능(마이크 입력/라인 입력)
오디오 출력라인 출력
칼라 팔레트Rainbow2, Red, Blackhot, Iron, Whitehot, Sepia, Custom, Rainbow
지능형 분석
분석 이벤트일반템퍼링, 움직임 감지, 오디오 감지, 가상영역(배회, 침입, 들어감/나감, 나타남/사라짐), 충격 감지, 온도 변화 감지, 가상선(지나감, 방향), 음원 분류
네트워크
이더넷RJ-45(10/100BASE-T)
비디오 압축H.265/H.264: Main/Baseline/High, MJPEG
오디오 압축G.726(ADPCM) 8KHz, G.711 8KHz, AAC-LC: 48Kbps at 16KHz, G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps, G.711 u-law /G.726 선택 가능
스마트 압축WiseStreamⅡ
비트레이트 제어H.265/H.264: CBR 또는 VBR, MJPEG: VBR
스트리밍유니캐스트최대 20명
멀티캐스트지원
멀티 스트리밍최대 10개 프로파일
프로토콜TCP/IP, RTP(UDP), PIM-SM, IPv4, HTTPS, FTP, NTP, ARP, DHCP, RTCP, IPv6, DNS, SNMPv1/v2c/v3(MIB-2), RTP(TCP), SSL/TLS, QoS, SMTP, DDNS, IGMP, HTTP, UPnP, LLDP, RTSP, ICMP, SRTP(TCP, UDP Unicast), UDP/IP, Bonjour
응용 인터페이스ONVIFT, S, G
기타SUNAPI(HTTP API), Hanwha Vision Open Platform
보안
사용자 인증Digest authentication
네트워크 인증IEEE 802.1X(EAP-TLS, EAP-LEAP)
암호통신HTTPS
접근제어IP 기반 접근제어
감사(audit)Access / System / Event 로그 기록관리
일반
메모리RAM1GB
Flash256MB
Edge StorageMicro SD/SDHC/SDXC최대 256GB 1슬롯
동작 환경 및 전원
동작 조건온도-40°C~+55°C
습도0~90% RH(non-condensing)
보관 조건온도-50°C~+60°C
습도0~90% RH(non-condensing)
전원24VAC
소비 전력24VACMax. 84W(Heater on), 62W(Heater off)
외관
색상화이트
재질알루미늄
RAL 코드RAL9003
제품 치수219(W)×528(H)×335(D)mm(8.62x20.79x13.19")
제품 무게11.7kg(25.79lb)
Certifications & Standards
환경NEMA 250 type 4X, IEC 60529 IP66
