Multi-sensor

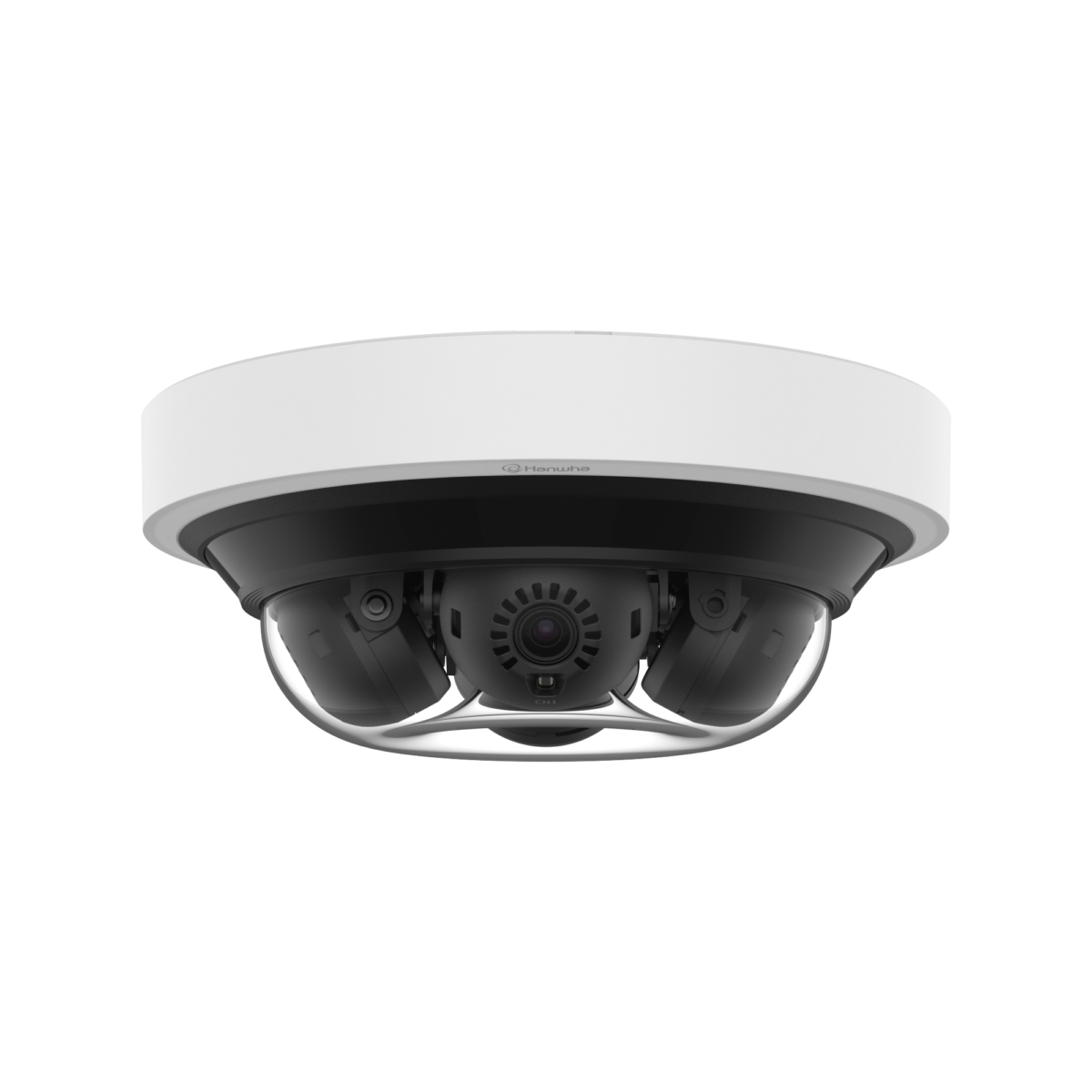

PNM-C16013RVQ

AI 4MP 4채널 IR 멀티디렉셔널 카메라

Key Features
• AI 기반 360° 객체감지(분류 가능한 객체 : 사람/얼굴/차량/번호판)
• 360° 속성검색(차량유형 : 승용차, 버스, 트럭, 오토바이, 자전거)
• AI 기반 WiseNRⅡ, WiseStreamⅢ, BestShot 지원
• AI 기반 자동 Prefer Shutter 제어
• 컴팩트한 사이즈 & 세미모듈 디자인
• TPM 2.0 FIPS 140-2 level2 보안 인증
• IP66, IK09, NEMA4X
영업팀 문의 DataSheet

["camera","network","multi-sensor"]

개요

PNM-C16013RVQ, 2024 GOVIES 정부 보안 대상 수상
멀티디렉셔널 카메라 PNM-C16013RVQ가 Security Today가 주최하는 2024 GOVIES 정부 보안 대상 시상식에서 “비디오 감시 카메라” 부문을 수상하였습니다.



더 작고 가벼운 멀티디렉셔널 카메라
새로운 멀티디렉셔널 카메라는 기존 4채널 멀티디렉셔널 카메라보다 65% 작은 사이즈로 미관이 중요한 장소에 설치하기 유용하며, 기존 카메라의 성능을 유지하면서 설치 공간 제약을 최소화할 수 있습니다.



AI 기반의 객체 감지 및 분류

PNM-C16013RVQ는 AI 기반 객체 감지 및 분류 기능을 통해 사람, 얼굴, 차량, 번호판 등과 같은 객체 유형에 대한 메타데이터를 자동 생성하여 영상 검색 효율성을 크게 향상시키며, 특정 이벤트를 찾는데 필요한 시간을 줄여줍니다.





실내형/실외형 모두 적합한 컴팩트 사이즈
P 시리즈 미니 멀티디렉셔널 카메라는 컴팩트한 크기로 실내외 다양한 환경에 적합한 모니터링 솔루션을 제공합니다. 사각지역 없는 완벽한 감시가 가능하며 은행, 소매점, 학교, 병원 등 실내 공간에도 손쉽게 설치할 수 있습니다.

제품사양

영상
촬상 소자 1/2.8" CMOS: 각 채널
해상도 2592x1520, 1920x1080, 640x360
최대 프레임레이트 H.265/H.264: 최대. 15fps/15fps
MJPEG: 최대. 15fps(@4MP Max. 5fps)
최저조도 컬러: 0.05Lux(F1.2, 1/30초, 30IRE)
흑백: 0.005Lux(F1.2, 1/30초, 30IRE), 0Lux(IR LED on)
영상 출력 USB: Micro USB Type B, 2592x1520 설치용
렌즈
초점거리 3.19 고정 초점 렌즈
최대 구경비 F1.2
화각 H: 97° / V: 54° / D: 116°
최소 지근 거리 2m
포커스 제어 Manual
렌즈 타입 Fixed Iris
마운트 타입 M12
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위 0~360°(각 채널 100°) / 0~75° / 0~355°
카메라 기능
카메라 타이틀 최대 85자
Day & Night 자동(ICR)
역광보정 BLC, WDR, SSDR
Wide Dynamic Range 120dB
노이즈 제거 SSNRⅤ, WiseNRⅡ(AI엔진 기반)
움직임감지 8개, 8점의 다각형 지원
프라이버시 기능 32개, 직사각형 지원
- 색상: 회색/검정/흰색
Gain Control 낮음 / 중간 / 높음
화이트발란스 ATW / AWC / 수동 / 실내 / 실외
LDC (렌즈왜곡보정) 지원
전자셔터 최소 / 최대 / 플리커 방지(2~1/12,000초)
사용자 선호 셔터 제어
영상 회전 상하반전, 좌우반전, 복도뷰(90°/270°) - 각 채널별
지능형 분석 분류 가능한 객체: 사람/얼굴/차량/번호판
Attributes: 차량(Type: car/bus/truck/motorcycle/bicycle)
DetectionShot 지원
AI엔진 기반 분석 이벤트
- 객체 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감)
분석 이벤트
- 디포커스 감지, 움직임 감지, 템퍼링, 가상영역(나타남/사라짐)

* SPM-4210 I/O box 연결시 오디오 감지, 음원 분류 지원
알람 트리거 지능형 분석, 네트워크 단절, App 이벤트, 스케쥴, MQTT 구독, 알람 입력(SPM-4210 I/O box 연결시)
알람 이벤트 알람 트리거 발생시
- 파일 전송 및 업로드(이미지): e-mail/FTP
- 알림: e-mail
- 녹화: SD/SDHC/SDXC or NAS
- 알람 출력(SPM-4210 I/O box 연결시)
- Handover: PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송
- MQTT: 발행
야간 가시 거리 20m
네트워크
이더넷 Metal shielded RJ-45(10/100/1000BASE-T)
비디오 압축 H.265/H.264: Main/Baseline/High, MJPEG
스마트 압축 수동(5개 영역), WiseStreamⅡ, WiseStreamⅢ(AI엔진 기반)
비트레이트 제어 H.264/H.265: CBR or VBR
MJPEG: VBR
스트리밍 유니캐스트(최대 10명) / 멀티캐스트
멀티 스트리밍: 최대 4개 프로파일(프리뷰 프로파일 포함)
* 4개의 프로파일이 서로 다른 해상도를 지원
프로토콜 IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast), MQTT
응용 인터페이스 ONVIF Profile S/T/M
SUNAPI(HTTP API)
Wisenet open platform
보안
OS / 펌웨어 보호 시큐어 부트, 펌웨어 전자서명, 펌웨어 암호화
사용자 인증 Digest 인증 방식
네트워크 인증 802.1X 인증 방식(EAP-TLS, EAP-LEAP, EAP-PEAP MSCHAPv2)
암호통신 HTTPS, WSS(WebSocket Secure)
접근제어 IP 기반 접근제어
데이터 보호 인증정보 암호화, ZIP 압축 암호화
감사(audit) Access / System / Event 로그 기록관리
Device ID 기기인증서(Hanwha Private Root CA)
Secure Storage TPM, SDcard 암호화
보안 인증 TPM with FIPS 140-2 level 2
일반
웹페이지 언어 한국어
Edge Storage Micro SD/SDHC/SDXC 2슬롯 최대. 1TB(512GBx2)
메모리 4GB RAM, 512MB Flash
동작 환경 및 전원
동작 온도 / 습도 -40°C~+55°C / 0~95% RH(non-condensing)
* 기동온도 -35°C 이상
Air vent를 통한 습도 제어
보관 온도 / 습도 -50°C~+60°C / 0~90% RH
규격 인증 IP66, NEMA4X, IK09
전원 PoE+(IEEE802.3at type 2, Class4)
소비 전력 PoE+: 최대 23.5W, 표준 13W
외관
색상 / 재질 화이트 / 알루미늄
하드코팅 돔
RAL 코드 RAL9003
제품 사이즈 / 무게 ø200x80mm, 1380g
호환 컨두잇 홀 / 갱박스 None / single, double, 4" octagon, 4" square
SBP-060BA(별매)
행잉 마운트 (돔) SBP-200HMW
천장형 마운트 (Assy) SBP-150CMI/300CMI, SBP-300CMW1/900CMW, SBP-300CMTW, SBP-300CMTS
벽부형 마운트 SBP-300WMW/WMW1, SBP-390WMW2
기둥형 마운트 SBP-300PMW2
매립형 마운트 SHD-2000FPW
난간형 마운트 SBP-300LMW, SBP-156LMW1
코너형 마운트 SBP-300KMW1
캐비닛 SBP-300NBW
컨두잇 어댑터 SBP-060BA
Certifications & Standards
EMC (전자파) FCC 47 CFR 15 Subpart B Class A
ICES-3(A)/NMB-3(A)
CE/UKCA
- EN 55032 Class A, EN 50130-4
VCCI CISPR 32 Class A
RCM AS/NZS CISPR 32 Class A
KS C 9832 Class A , KS C 9835
안전 UL 62368-1, CAN/CSA C22.2 NO. 62368-1
IEC 62471
환경 EN IEC 63000
IEC 60529 IP66, IEC 62262 IK09
NEMA 250 type 4X
