Multi-sensor 단종

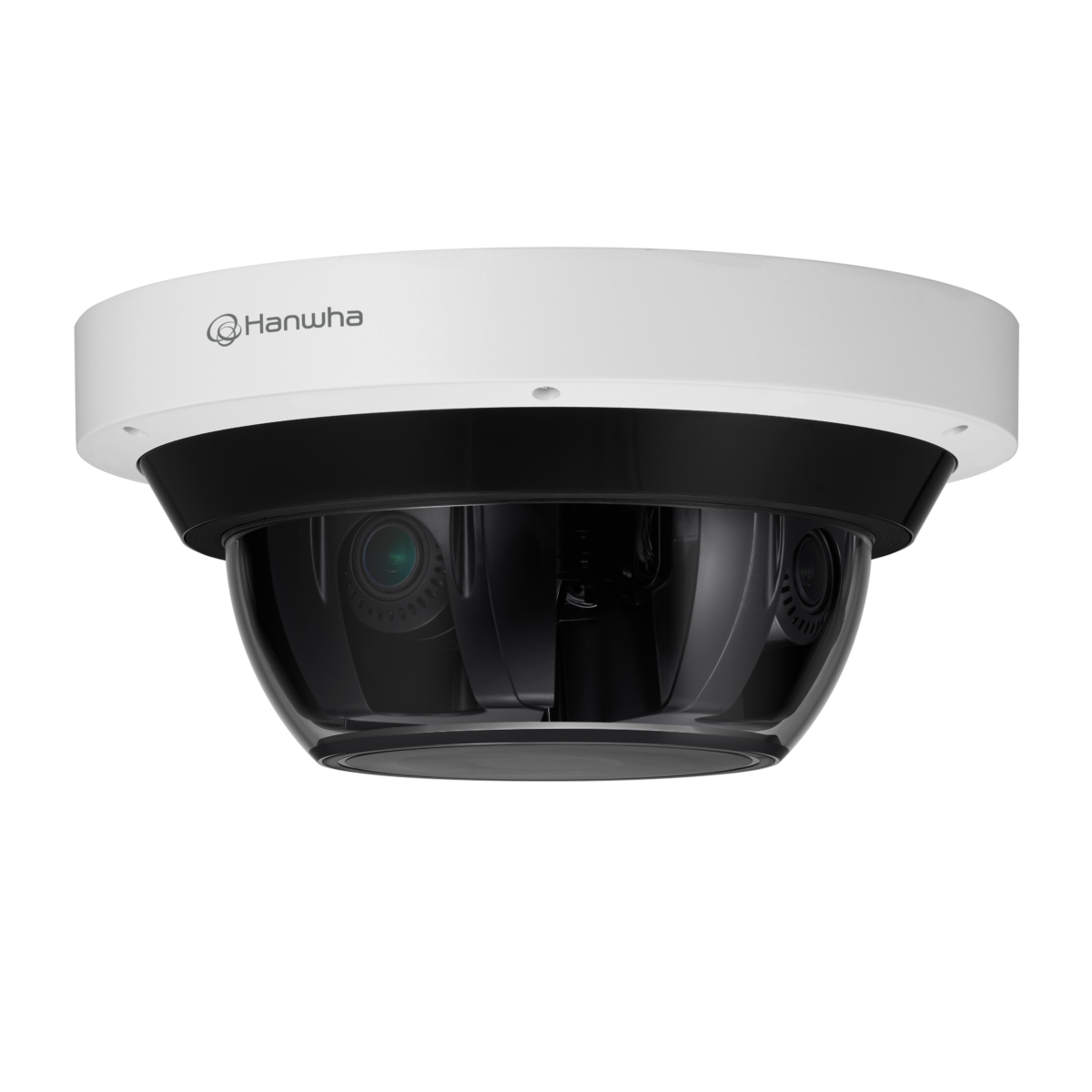

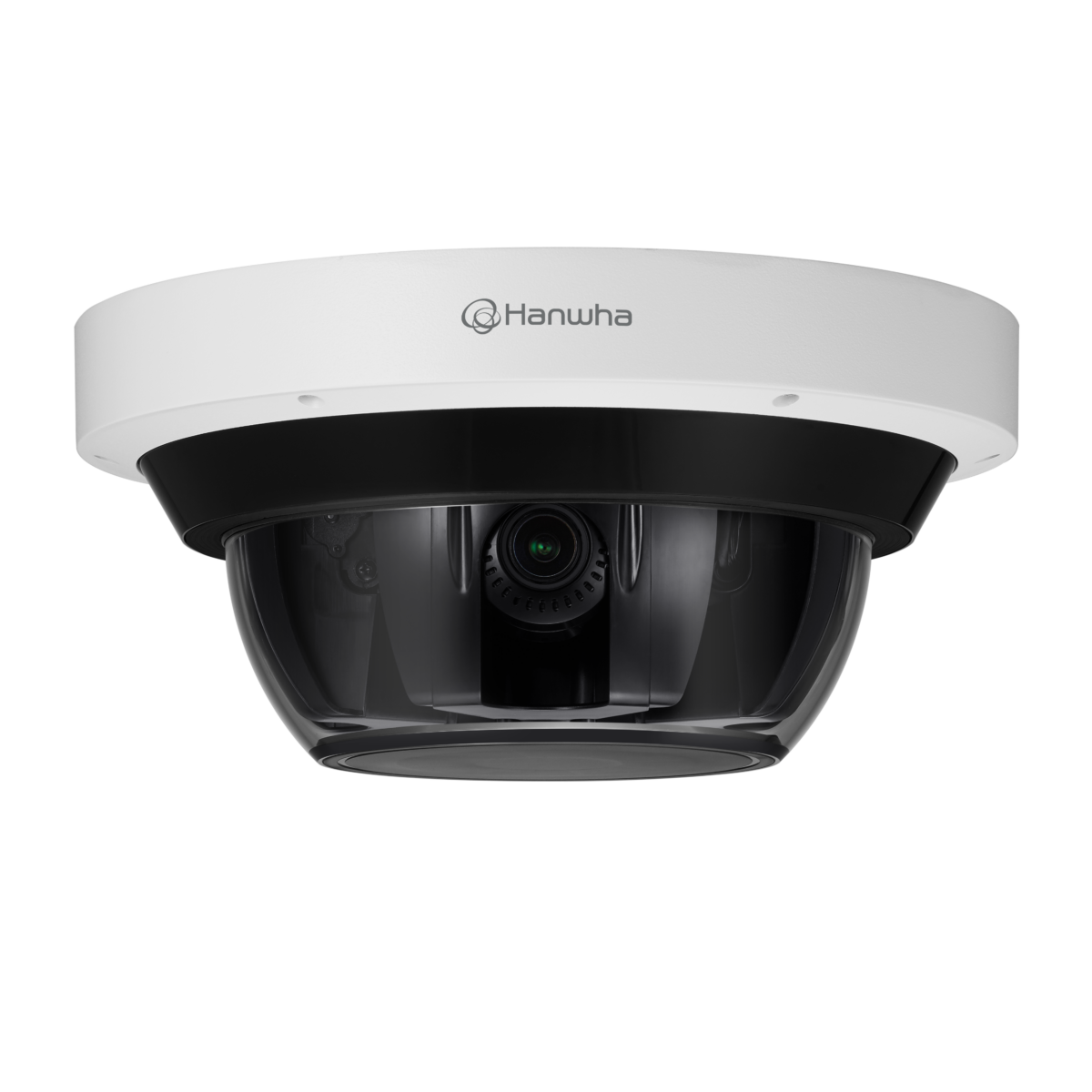

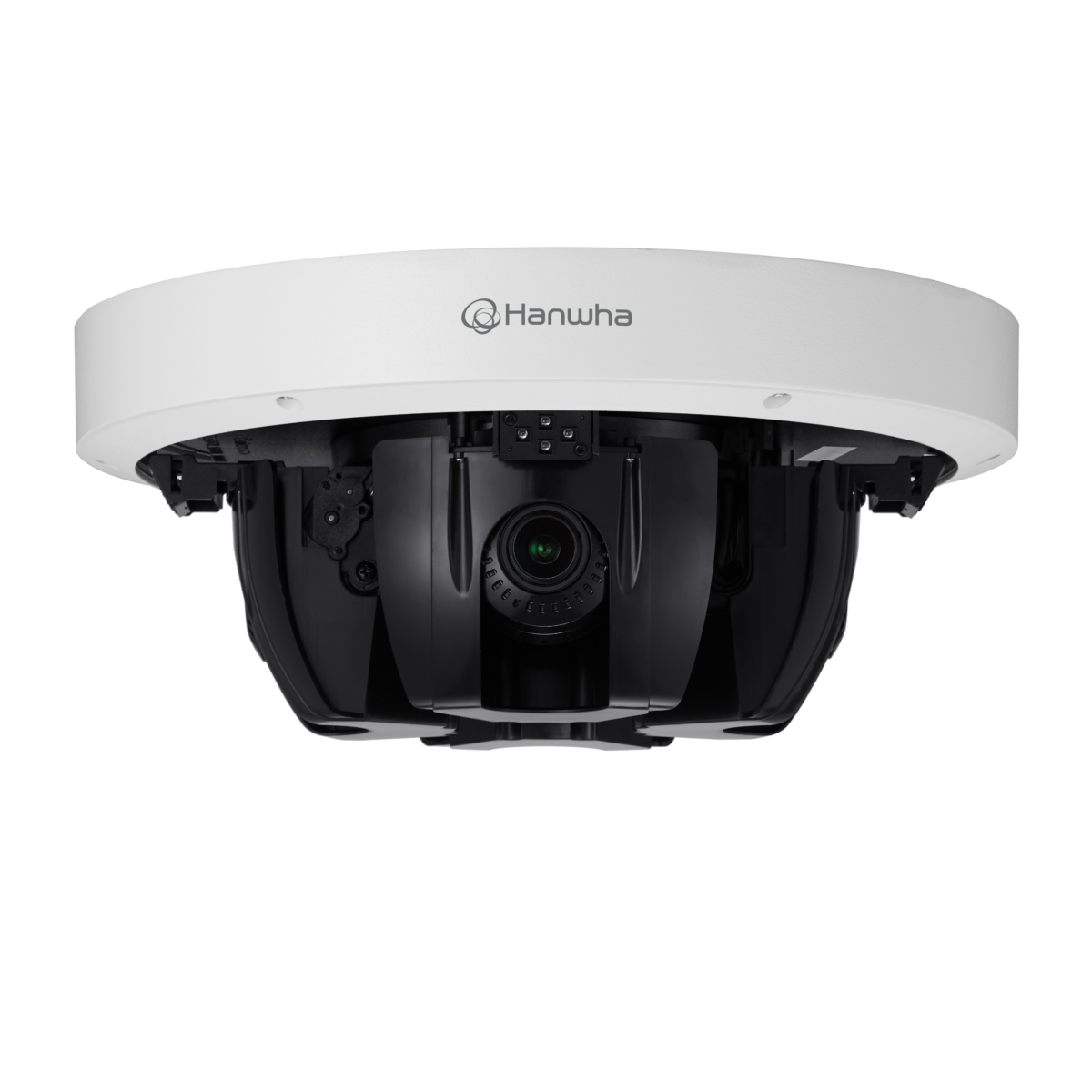

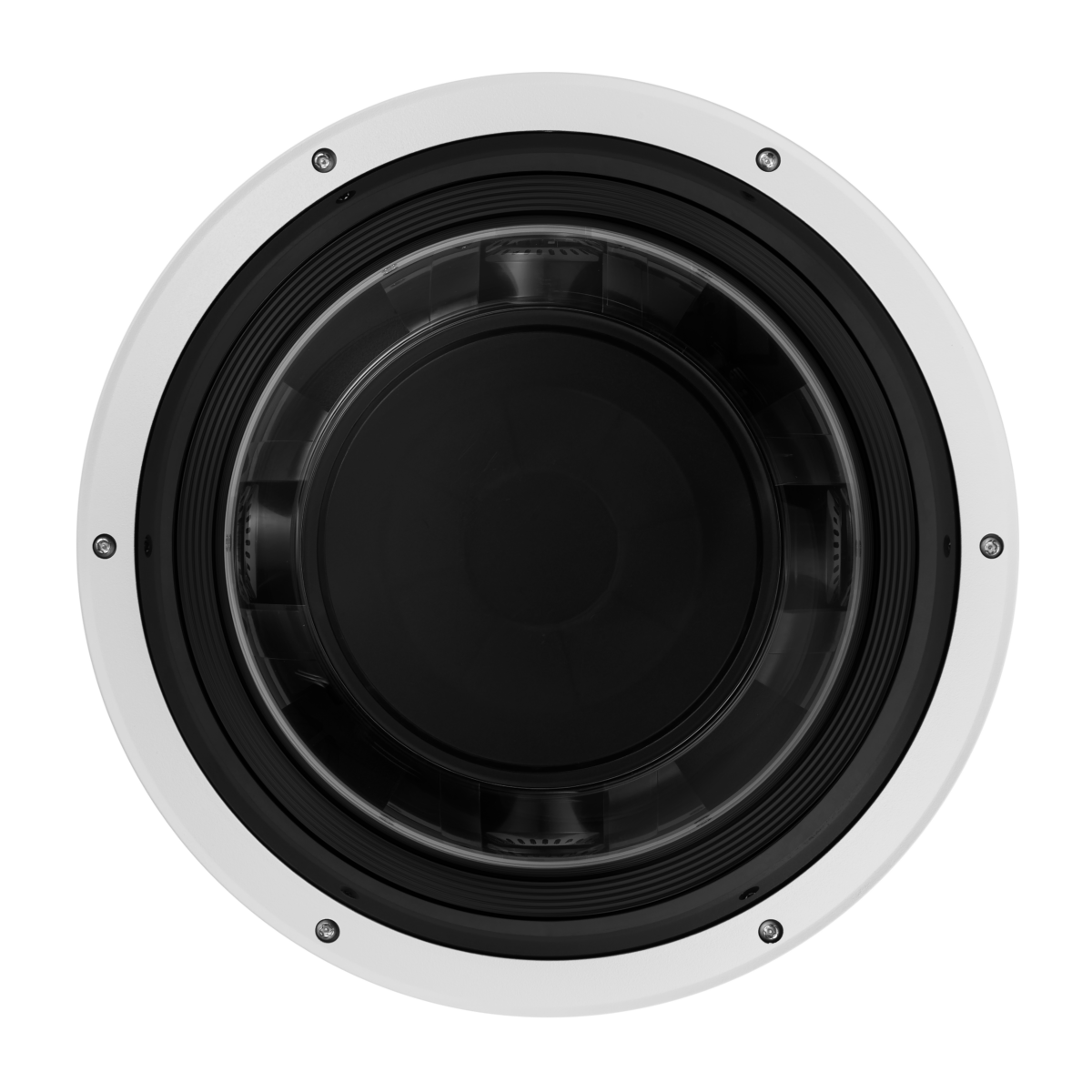

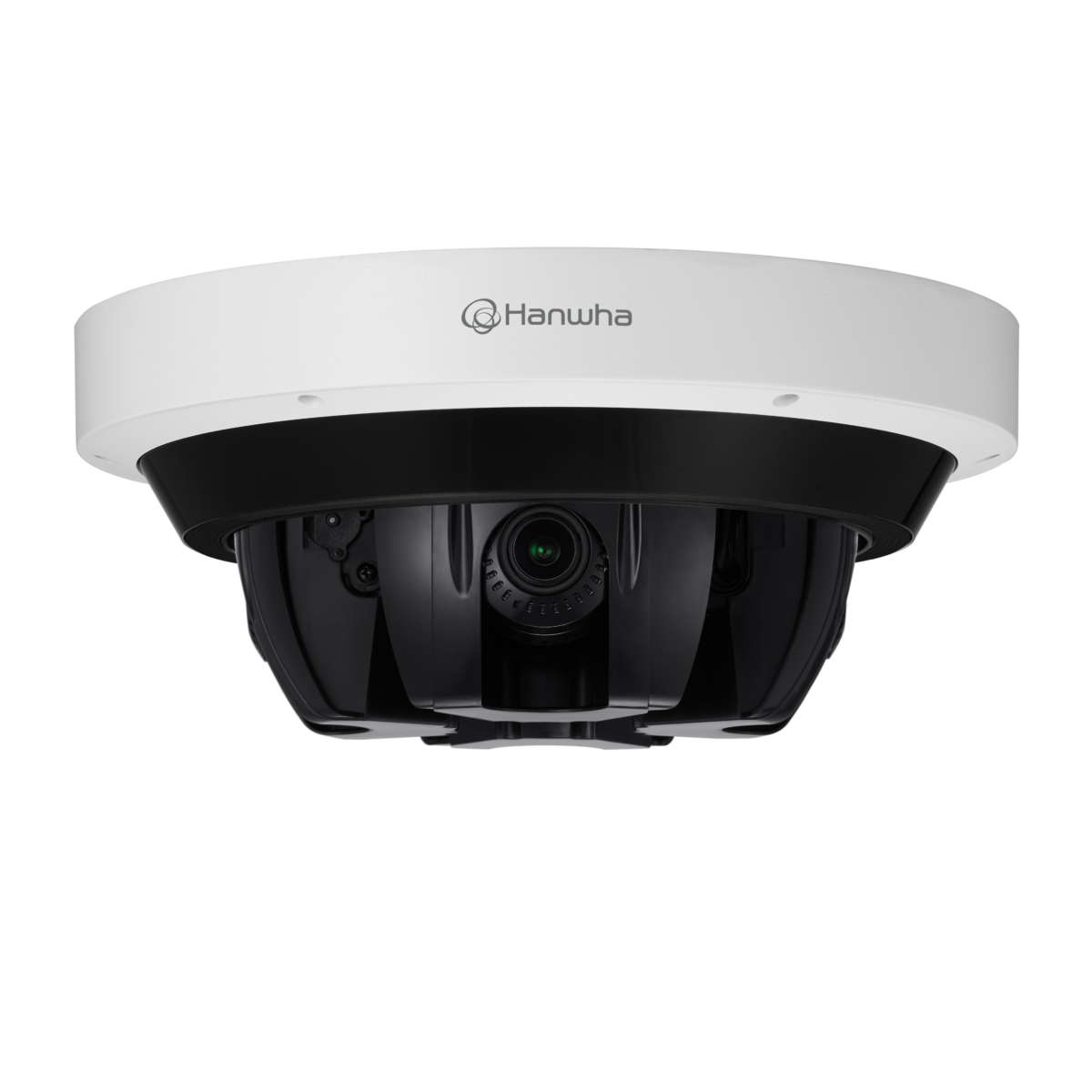

PNM-9085RQZ1

5MP 4채널 IR PTRZ 멀티디렉셔널 카메라

Key Features

• 최대 2,560X1,920 해상도
• 5메가픽셀 X 4개 카메라
• 화각(H): 87.58°(Wide)~37.34°(Tele) / 4.13~9.4mm(2.3x) 전동가변 초점 렌즈
• 최대 30fps@5메가픽셀 (H.265, H.264)
• H.265, H.264, MJPEG 코덱 지원
• Day & Night (ICR), WDR (120dB)
• 템퍼링, 가상선, 오디오 감지
• SD/SDHC/SDXC 메모리 슬롯, WiseStreamII 지원

영업팀 문의 DataSheet

["camera","network","multi-sensor"]

개요

간편한 설치를 위한 원격 전동 PTRZ 제어
더욱 컴팩트해진 PNM-9084QZ1와 PNM-9085RQZ1은 웹뷰어를 통해 원격으로도 카메라 설정 및 렌즈 위치, 화각, PTRZ(상하/좌우/회전/줌) 조정이 가능합니다. 카메라를 수동으로 조율할 필요가 없어 사용 편의성이 더욱 높아졌습니다.
어두운 환경에서의 모니터링을 위한 내장형 IR 센서
PNM-9084RQZ1와 PNM-9085RQZ1는 4개의 렌즈에 각각 내장 IR 센서를 탑재하고 있습니다. 각 렌즈는 사용자가 렌즈를 조절할 때 함께 움직여 저조도 환경에서도 최대 30m까지 선명한 이미지를 제공합니다.



제품사양

영상
촬상 소자크기1/1.8"
종류CMOS
해상도320x240, 1280x720, 1280x1024, 720x480, 1280x960, 1600x1200, 2560x1920, 720x576, 640x360, 640x480, 2560x1440, 1024x768, 800x448, 1920x1080, 800x600
최대 프레임레이트H.265/H.26430fps/25fps(60Hz/50Hz)
MJPEG30fps
최저조도 (Lux)컬러(1/30초, 30IRE)0.11
흑백(1/30초, 30IRE)0.011
렌즈
초점거리 (mm)4.13-9.4
줌 배율광학2.3x
최대 구경비 (F number)광각1.92
협각2.67
화각수평88°~37°
수직65°~28°
대각113°~46°
최소 지근 거리1.2m(3.94ft)
포커스 제어심플 포커스
렌즈 타입DC auto iris(IR corrected)
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위팬0°~360°
틸트35°~80°
회전 0°~90°
기타원격 조정 지원(최대 200회)
카메라 기능
Day & Night자동(ICR)
역광보정HLC, BLC, WDR, SSDR
Wide Dynamic Range (dB)120
노이즈 제거SSNRⅤ
영상 흔들림 보정지원
안개제거지원
움직임 감지수량8개
형태8점의 다각형 지원
프라이버시 기능수량32개
형태4점의 사각형 지원
색상 / 옵션회색, 흰색, 검정, 파랑, 초록, 모자이크, 빨강
Gain Control낮음, 높음, 중간
화이트발란스실외, 수동, ATW, AWC, 실내
LDC (렌즈왜곡보정)지원
전자셔터모드플리커 방지, 최대, 최소
속도 범위2~1/12,000초
디지털 PTZ지원
영상 회전상하반전, 좌우반전
알람 입출력입/출력입력 1개, 출력 1개
알람 트리거알람 입력, 네트워크 단절, 지능형 분석
알람 트리거 발생시 이벤트녹화: 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화, 파일 전송 및 업로드(이미지): 이메일/FTP, 알림: 이메일, 알람 출력, 핸드오버: PTZ 프리셋
오디오 입력선택가능(마이크 입력/라인 입력)
오디오 출력라인 출력
조명 종류IR LED
조명 가시거리IR30m(98.43ft)
IR 파장850nm
지능형 분석
분석 이벤트일반안개 감지, 가상영역(배회, 침입, 들어감/나감, 나타남/사라짐), 디포커스 감지, 가상선(지나감, 방향), 템퍼링, 움직임 감지, 얼굴 감지, 오디오 감지
네트워크
이더넷Metal shielded RJ-45(10/100/1000BASE-T)
비디오 압축H.265/H.264: Main/Baseline/High, MJPEG
오디오 압축G.726(ADPCM) 8KHz, G.711 8KHz, G.711 u-law /G.726 선택 가능, G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps, AAC-LC: 48Kbps at 16KHz
스마트 압축WiseStreamⅡ, 수동
비트레이트 제어H.265/H.264: CBR 또는 VBR, MJPEG: VBR
스트리밍유니캐스트최대 20명
멀티캐스트지원
멀티 스트리밍최대 10개 프로파일
프로토콜HTTP, RTP(UDP), PIM-SM, IPv4, HTTPS, FTP, NTP, TCP/IP, ARP, DHCP, RTCP, IPv6, SNMPv1/v2c/v3(MIB-2), RTP(TCP), SSL/TLS, QoS, SMTP, DDNS, IGMP, UPnP, CDP, LLDP, RTSP, ICMP, UDP/IP, Bonjour, DNS
응용 인터페이스ONVIFS, T
기타SUNAPI(HTTP API), Hanwha Vision Open Platform
클라우드 직접 연결옵션 (게이트웨이 필요)
보안
사용자 인증Digest authentication
네트워크 인증IEEE 802.1X(EAP-TLS, EAP-LEAP)
암호통신HTTPS
접근제어IP 기반 접근제어
데이터 보호인증정보 암호화, ZIP 압축 암호화
감사(audit)Access / System / Event 로그 기록관리
Device ID기기인증서(Hanwha Vision Root CA)
Secure StorageSDcard 암호화
일반
메모리RAM5GB
Flash1280MB
Edge StorageMicro SD/SDHC/SDXC최대 256GB 4슬롯(합계 1TB)
동작 환경 및 전원
동작 조건온도-40°C~+55°C
습도0~90% RH(non-condensing)
보관 조건온도-50°C~+60°C
습도0~90% RH(non-condensing)
EPA(유효 투영 면적)0.036㎡
전원HPoE(IEEE802.3bt type4, Class8), 12VDC
소비 전력PoEMax. 45W, Typical 33.7W
12VDCMax. 42W, Typical 32W
외관
색상화이트
재질알루미늄
RAL 코드RAL9003
제품 치수ø315x145.9mm(12.40x5.74")
제품 무게5,200g(11.5lb)
호환 컨두잇 홀19.1mm(3/4")(M25)
호환 갱박스Square, Double, 4" Octagon, Single
Certifications & Standards
환경IEC 62262 IK10, NEMA 250 type 4X, IEC 60529 IP66
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF)광각53.4m(175.2ft)
협각151.5m(497.1ft)
Observe (63PPM/ 19PPF)광각21.4m(70.1ft)
협각60.6m(198.9ft)
Recognize (125PPM/ 38PPF)광각10.7m(35.0ft)
협각30.3m(99.4ft)
Identify (250PPM/ 76PPF)광각5.3m(17.5ft)
협각15.2m(49.7ft)
