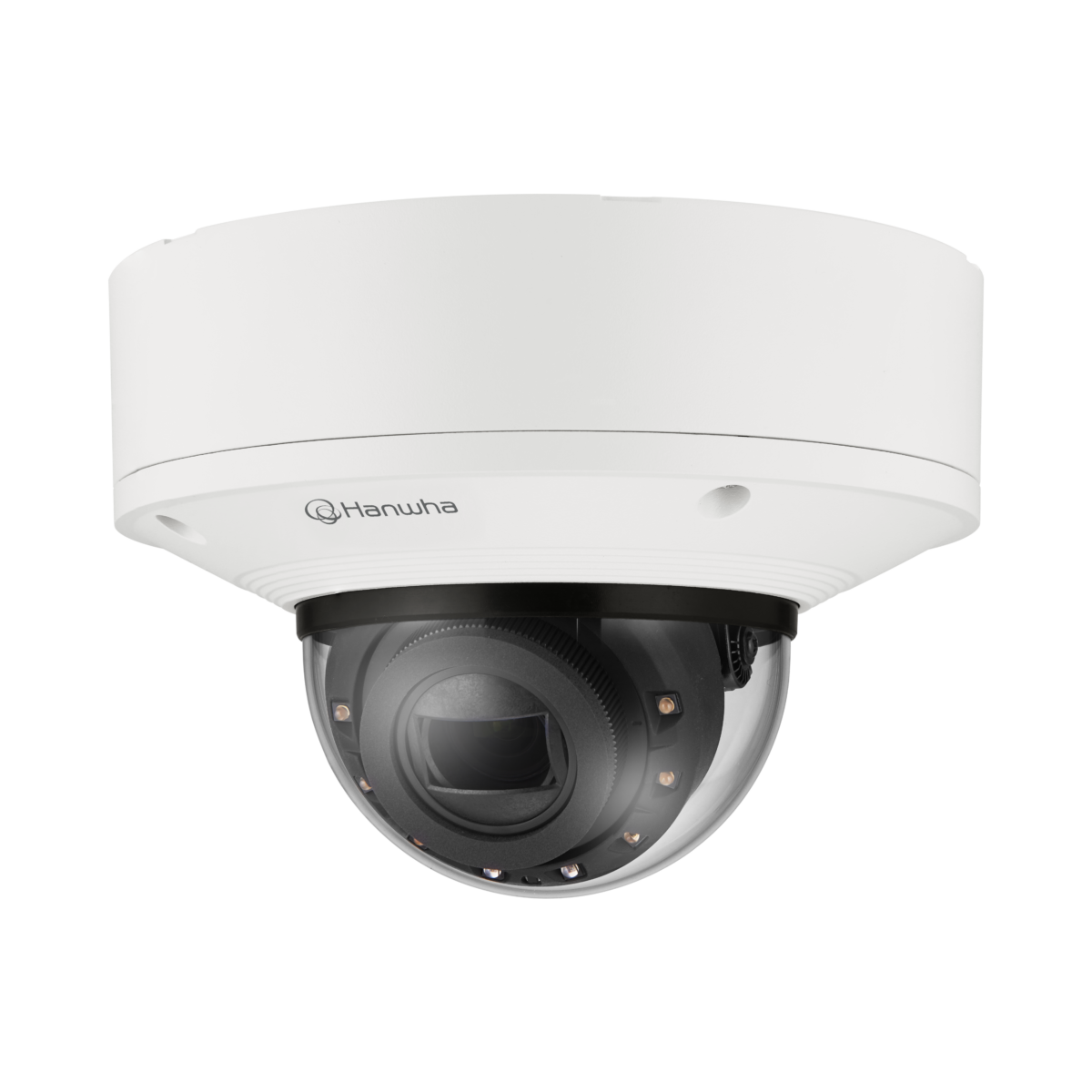

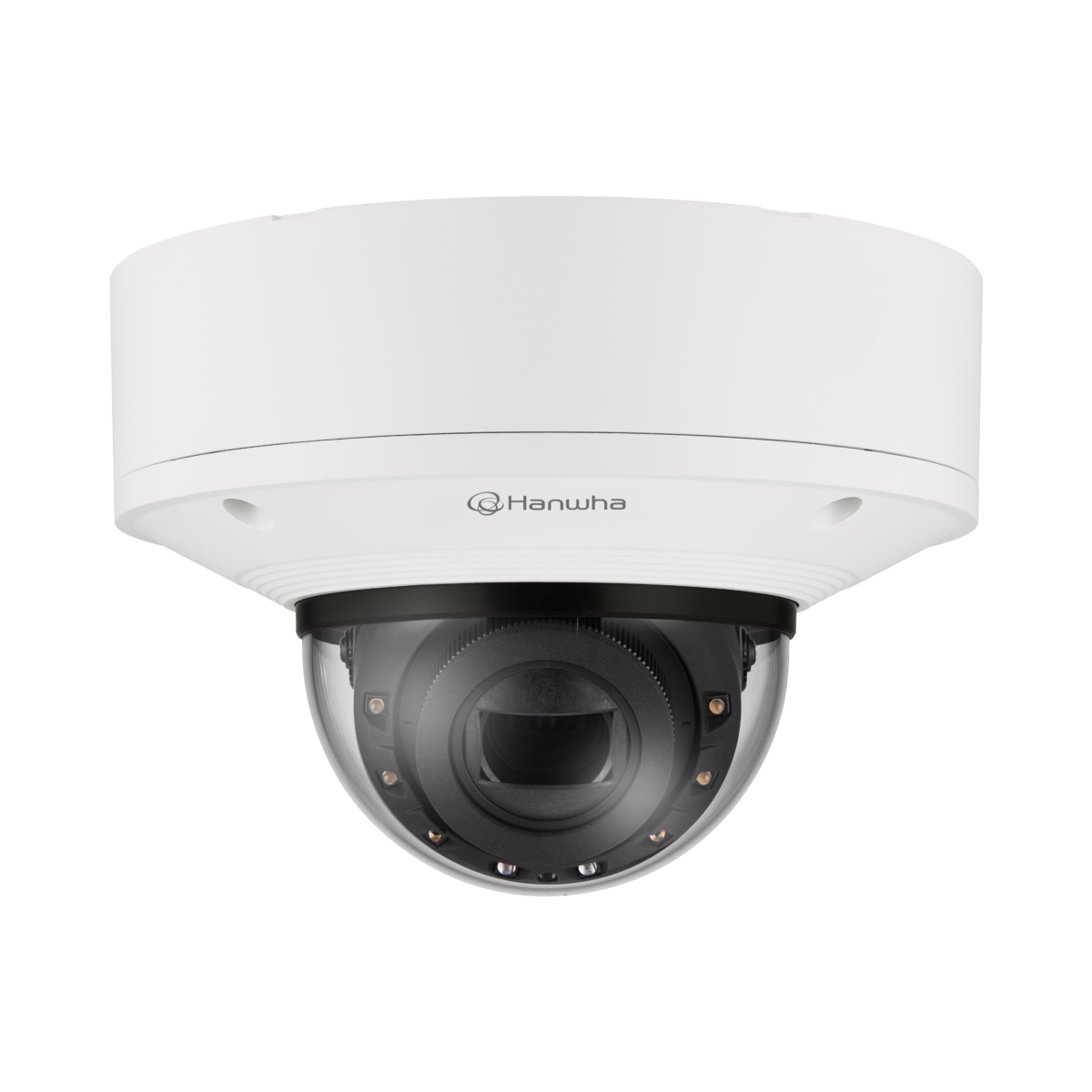

Dome

XNV-8093R

AI 6MP IR 반달돔 카메라

Key Features

• 6MP 해상도
• 화각(H) : 42°(광각)~15°(협각) / 10.9~29mm(2.7x) 전동 가변 초점 렌즈
• 컬러: 0.06Lux(F1.7, 1/30초, 30IRE)
BW: 0.006Lux(F1.7, 1/30초, 30IRE), 0Lux(IR LED on)
• IR 가시거리 70m, WDR 120dB, WiseNRⅡ(AI엔진사용)
• AI 기반 객체 감지(사람, 얼굴, 차량, 번호판), IVA(가상선/영역, 출입 감지, 배회, 방향 감지, 발생/소멸 감지, 침입 감지)
• 분석 이벤트 : 디포커스 감지, 움직임 감지, 템퍼링, 안개 감지, 오디오 감지, 음원 분류, 충격 감지
• 오디오 입/출력, 알람 입/출력 지원
• 하드코팅 돔
• IP66/IP67/IP6K9K, NEMA4X, IK10+

영업팀 문의 DataSheet

["camera","network","dome"]

제품사양

영상
촬상 소자크기1/1.8"
종류CMOS
해상도2592x1944, 320x240, 1280x720, 1280x1024, 720x480, 1280x960, 640x360, 1920x1080, 1600x1200, 640x480, 1024x768, 3072x1728, 2688x1520, 800x600, 3328x1872, 800x448, 720x576
최대 프레임레이트H.265/H.26430fps/25fps(60Hz/50Hz)
MJPEG30fps(@6MP Max. 5fps)
최저조도 (Lux)컬러(1/30초, 30IRE)0.06
흑백(1/30초, 30IRE)0.006
영상 출력CVBS: 1.0 Vp-p / 75Ω composite 설치용, USB: Micro USB Type B
렌즈
초점거리 (mm)10.9~29
줌 배율광학2.7x
최대 구경비 (F number)광각1.7
협각1.73
화각수평42°~15°
수직23°~8°
대각49°~17°
최소 지근 거리Wide: 2.5m(8.20ft), Tele: 6m(19.69ft)
포커스 제어수동, 심플 포커스
렌즈 타입DC auto iris with hall sensor(IR corrected)
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위팬0°~360°
틸트0°~85°
회전0°~355°
카메라 기능
Day & Night자동(ICR)
역광보정SSDR, BLC, WDR, HLC
Wide Dynamic Range (dB)120
노이즈 제거WiseNRⅡ(AI엔진 기반), SSNRⅤ
영상 흔들림 보정지원(자이로 센서 내장)
안개제거지원
움직임 감지수량8개
형태8점의 다각형 지원
프라이버시 기능수량32개
형태4점의 사각형 지원
색상 / 옵션파랑, 회색, 검정, 흰색, 초록, 모자이크, 빨강
Gain Control최대 게인, 수동, 사용 안함
화이트발란스수동, NarrowATW, AWC, 실외, ATW, 실내
LDC (렌즈왜곡보정)지원(Fill/stretch 모드)
전자셔터모드플리커 방지, 사용자 선호 셔터 제어(AI엔진 기반), 최소, 최대
속도 범위2~1/12,000초
영상 회전좌우반전, 상하반전, 복도뷰(90°/270°)
알람 입출력입/출력구성 가능한 I/O 포트 2개
기타12VDC 출력
알람 트리거MQTT 구독, 타임 스케쥴, 지능형 분석, 알람 입력, 앱 이벤트, 네트워크 단절
알람 트리거 발생시 이벤트알람 출력, 핸드오버: PTZ 프리셋, HTTP/HTTPS/TCP를 통한 메시지 전송, 알림: 이메일, MQTT: 발행, 파일 전송 및 업로드(이미지): 이메일/FTP/SFTP, 음원 재생, 파일 전송 및 업로드(영상): FTP/SFTP, 녹화: 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화
오디오 입력선택가능(마이크 입력/라인 입력)
오디오 출력라인 출력
조명 종류IR LED
조명 가시거리IRWiseIR 70m(229.66ft)
IR 파장850nm
지능형 분석
분류 가능한 객체차량, 얼굴, 번호판, 사람
Attributes차량타입(car, bus, truck, motorcycle, bicycle)
썸네일DetectionShot
분석 이벤트AI엔진 기반가상영역(배회/침입/들어감/나감), 가상선(지나감/방향), 객체 감지, 움직임 감지
일반가상영역(나타남/사라짐), 안개 감지, 음원 분류, 템퍼링, 충격 감지, 오디오 감지, 디포커스 감지
비즈니스 인텔리전스AI엔진 기반대기열관리, 차량 카운팅, 히트맵, 피플 카운팅
네트워크
이더넷Metal shielded RJ-45(10/100/1000BASE-T)
비디오 압축H.265/H.264: Main/Baseline/High, MJPEG
오디오 압축G.711 u-law /G.726 선택 가능, AAC-LC: 48Kbps at 16KHz, G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps, G.726(ADPCM) 8KHz, G.711 8KHz
스마트 압축수동, WiseStreamⅢ
비트레이트 제어H.265/H.264: CBR 또는 VBR, MJPEG: VBR
스트리밍유니캐스트최대 20명
멀티캐스트지원
멀티 스트리밍최대 10개 프로파일
프로토콜HTTPS, FTP, NTP, TCP/IP, ARP, IPv4, DHCP, RTCP, IPv6, UDP/IP, Bonjour, RTP(UDP), DNS, SNMPv1/v2c/v3(MIB-2), RTP(TCP), SSL/TLS, QoS, SMTP, DDNS, IGMP, HTTP, SFTP, UPnP, CDP, LLDP, MQTT, RTSP, ICMP, SRTP(TCP, UDP Unicast)
응용 인터페이스ONVIFM, T, S, G
기타SUNAPI(HTTP API), Hanwha Vision Open Platform
클라우드 직접 연결지원
보안
OS / 펌웨어 보호펌웨어 전자서명, 시큐어 부트, 펌웨어 암호화
사용자 인증무차별 대입공격 방지, Digest authentication
네트워크 인증IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신WSS(WebSocket Secure), HTTPS, SRTP
접근제어IP 기반 접근제어
데이터 보호ZIP 압축 암호화, 인증정보 암호화
감사(audit)Access / System / Event 로그 기록관리
Device ID기기인증서(Hanwha Vision Root CA)
Secure StorageTPM(Trusted platform module), SDcard 암호화, HTPM(Hanwha Trusted Platform Module)
보안 인증TPM 2.0 with FIPS 140-2 level2
일반
메모리RAM4GB
Flash512MB
Edge StorageMicro SD/SDHC/SDXC최대 512GB 2슬롯(합계 1TB)
동작 환경 및 전원
동작 조건온도-50°C~+55°C
습도0~100% RH(condensing)
기타기동온도 -30°C 이상, AIR vent를 통한 습도 제어
보관 조건온도-50°C~+60°C
습도0~90% RH(non-condensing)
전원PoE+(IEEE802.3at, Class4), 12VDC
소비 전력PoEMax. 22.5W, typical 17.9W
12VDCMax. 20W, typical 15.6W
전원 이증화지원
외관
색상화이트
재질알루미늄
RAL 코드RAL9003
제품 치수ø180x125mm(7.09x4.92")
제품 무게1,900g(4.19lb)
호환 컨두잇 홀19.1mm(3/4")(M25)
호환 갱박스4" Octagon, Double, Square, Single
Certifications & Standards
EMCICES-3(A)/NMB-3(A), KS C 9832 Class A, KS C 9835, CE/UKCA - EN55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3, VCCI CISPR 32 Class A, RCM AS-NZS CISPR 32 Class A, FCC 47 CFR 15 Subpart B Class A
안전UL 62368-1, CAN/CSA C22.2 NO. 62368-1, IEC 62471
환경IEC 62262 IK10+, IEC 60529 IP66, NEMA 250 type 4X, ISO 20653 IP6K9K, IEC/EN 63000, IEC 60529 IP67
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF)광각173.4m(568.88ft)
협각505.6m(1,658.71ft)
Observe (63PPM/ 19PPF)광각69.4m(227.55ft)
협각202.2m(663.48ft)
Recognize (125PPM/ 38PPF)광각34.7m(113.78ft)
협각101.1m(331.74ft)
Identify (250PPM/ 76PPF)광각17.3m(56.89ft)
협각50.6m(165.87ft)
