Dome

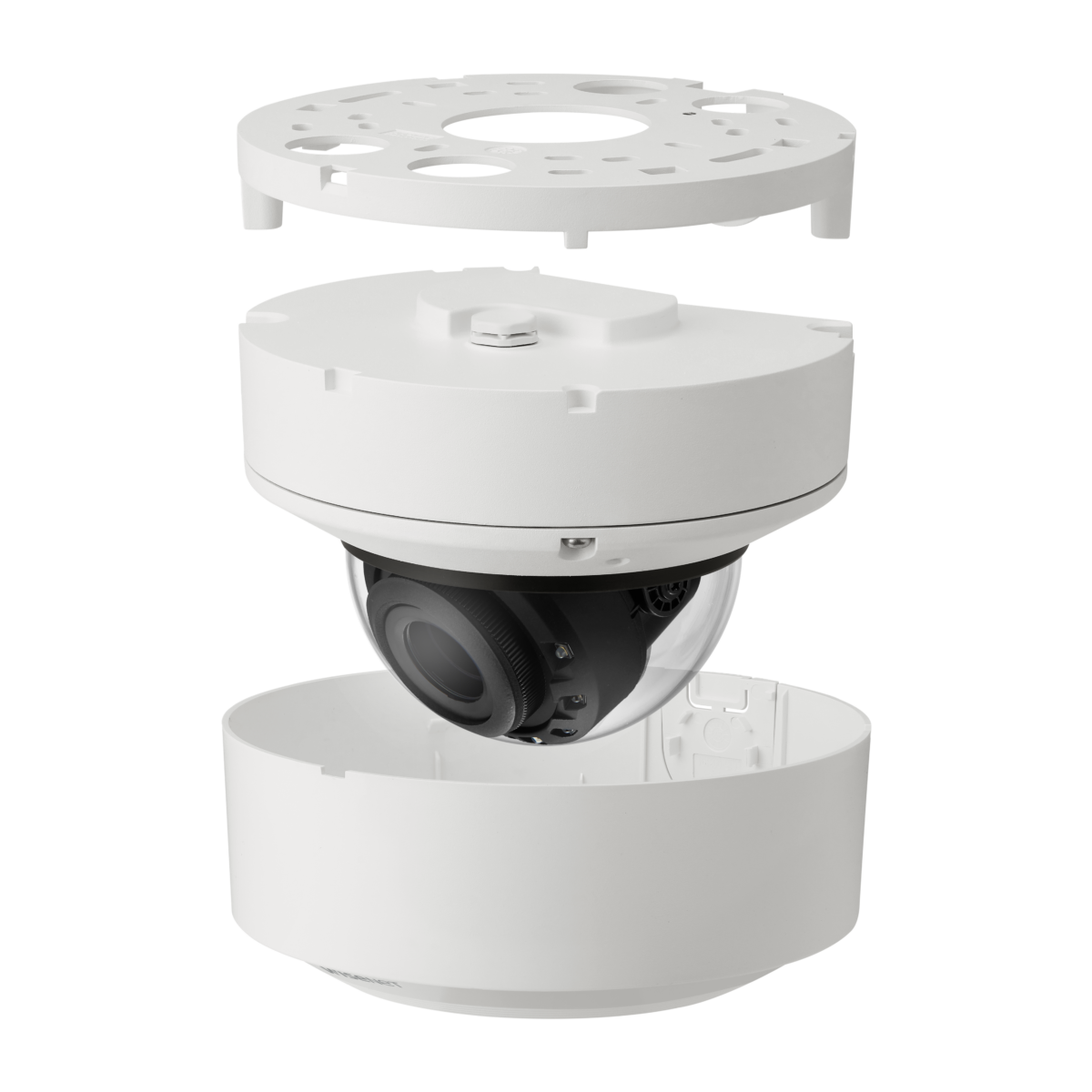

XND-C9083RV

AI 4K IR 돔 카메라

Key Features
• 4K 해상도
• 1/1.8" CMOS
• 화각(H) : 113°(광각)~47°(협각) / 4.4~9.3mm(2.1배) 전동 가변 초점 렌즈
• 최저조도 0Lux (IR LED on)
• Day & Night (ICR), extremeWDR (120dB)
• Wise IR 적용, IR 가시거리 40m
• WiseNRⅡ/WiseStreamⅢ(AI엔진사용)
• 하드코팅 돔 커버
• 영상 흔들림보정(자이로센서 내장)
• AI엔진(NPU) 기반 개체 감지(사람, 얼굴, 차량, 번호판),
지능형 영상 분석(가상선/영역, 출입 감지, 배회, 방향 감지, 침입 감지)
• IP52, IK08 (TBD)
영업팀 문의 DataSheet

["camera","network","dome"]

제품사양

영상
촬상 소자 1/1.8" CMOS
해상도 3840x2160, 3328x1872, 3072x1728, 2592x1944, 2688x1520, 1920x1080, 1600x1200, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360, 320x240
최대 프레임레이트 H.265/H.264: 최대. 30fps/25fps(60Hz/50Hz)
MJPEG: 최대. 30fps(@8MP Max. 5fps)
최저조도 컬러: 0.04Lux(F1.3, 1/30초, 30IRE)
흑백: 0.004Lux(F1.3, 1/30초, 30IRE), 0Lux(IR LED on)
영상 출력 USB: Micro USB Type B, 1280x720 설치용
렌즈
초점거리 4.4~9.3mm(2.1x) 전동 가변 초점 렌즈
최대 구경비 F1.3(광각)~F2.15(협각)
화각 H: 113°(광각)~47°(협각)
V: 58°(광각)~26°(협각)
D: 138°(광각)~54°(협각)
최소 지근 거리 0.5m
포커스 제어 심플 포커스, 수동 조절
렌즈 타입 P-iris(IR corrected)
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위 0°~360° / 0°~75° / 0°~355°
카메라 기능
카메라 타이틀 최대 85자
Day & Night 자동(ICR)
역광보정 BLC, HLC, WDR, SSDR
Wide Dynamic Range extremeWDR(120dB)
노이즈 제거 WiseNRⅡ(AI엔진 기반), SSNRⅤ
영상 흔들림 보정 지원(자이로 센서 내장)
안개제거 지원
움직임감지 8개, 8점의 다각형 지원
프라이버시 기능 32개, 4점의 사각형 지원
- 색상: 회색/초록/빨강/파랑/검정/흰색
- 모자이크
Gain Control 사용 안함 / 최대 게인 / 수동
화이트발란스 ATW / NarrowATW / AWC / 수동 / 실내 / 실외
LDC (렌즈왜곡보정) 지원(Fill/stretch 모드)
전자셔터 최소 / 최대 / 플리커 방지(2~1/12,000초)
사용자 선호 셔터 제어(AI엔진 기반)
영상 회전 상하반전, 좌우반전, 복도뷰(90°/270°)
지능형 분석 분류 가능한 객체: 사람/얼굴/차량(Type: car/bus/truck/motorcycle/bicycle)/번호판
Attributes: 차량(Type: car/bus/truck/motorcycle/bicycle)
DetectionShot 지원
AI엔진 기반 분석 이벤트
- 객체 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감), 움직임 감지
분석 이벤트
- 디포커스 감지, 템퍼링, 오디오 감지, 음원 분류, 충격 감지, 가상영역(나타남/사라짐)
비즈니스 인텔리전스 AI엔진 기반 분석: 피플/차량카운팅, 대기열관리, 히트맵
알람 입출력 구성 가능한 I/O 포트 2개
알람 트리거 지능형 분석, 네트워크 단절, 알람 입력, App 이벤트, 스케쥴, MQTT 구독
알람 이벤트 알람 트리거 발생시
- 파일 전송 및 업로드(이미지): e-mail/FTP/SFTP
- 파일 전송 및 업로드(비디오): FTP/SFTP
- 알림: e-mail
- 녹화: SD/SDHC/SDXC or NAS
- 알람 출력
- Handover: PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송
- 음원 재생
- MQTT: 발행
오디오 입력 선택가능(마이크/라인 입력)
오디오 출력 라인 출력
야간 가시 거리 WiseIR 40m
네트워크
이더넷 Metal shielded RJ-45(10/100BASE-T)
비디오 압축 H.265/H.264: Main/Baseline/High, MJPEG
오디오 압축 G.711 u-law /G.726 선택가능
G.726(ADPCM) 8KHz, G.711 8KHz
G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps
AAC-LC: 48Kbps at 16KHz
스마트 압축 수동(5개 영역), WiseStreamⅢ(AI엔진 기반)
비트레이트 제어 H.264/H.265: CBR or VBR
MJPEG: VBR
스트리밍 유니캐스트(최대 20명) / 멀티캐스트
멀티 스트리밍(최대 10개 프로파일, 3개 가상 채널 지원)
프로토콜 IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP/SFTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast), MQTT
응용 인터페이스 ONVIF Profile S/G/T/M
SUNAPI(HTTP API)
Hanwha Vision open platform
보안
OS / 펌웨어 보호 펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명
사용자 인증 Digest Authenticaton, 무차별 대입공격 방지
네트워크 인증 IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신 HTTPS, WSS(WebSocket Secure), SRTP
접근제어 IP 기반 접근제어
데이터 보호 인증정보 암호화, ZIP 압축 암호화
감사(audit) Access / System / Event 로그 기록관리
Device ID 기기인증서(Hanwha Vision Root CA)
Secure Storage HTPM(Hanwha trusted platform module), SDcard 암호화
보안 인증 CyberSecurity 보증 프로그램 UL CAP(UL 2900-2-3 L2)
일반
웹페이지 언어 한국어
Edge Storage Micro SD/SDHC/SDXC 1슬롯 최대. 512GB
메모리 4GB RAM, 512MB Flash
동작 환경 및 전원
동작 온도 / 습도 -10 °C~+50 °C / 0~100% RH(condensing)
AIR vent를 통한 습도 제어
보관 온도 / 습도 -50°C~+60°C / 0~90% RH
EPA(유효 투영 면적) 0.02㎡
규격 인증 IP52, IK08
전원 PoE(IEEE802.3af, Class3), 12VDC
소비 전력 PoE: 최대 12.95W, 표준 11.2W
12VDC: 최대 13.2W, 표준 10.8W
외관
색상 / 재질 화이트 / 알루미늄 + PC
돔 커버: 하드코팅 돔
RAL 코드 RAL9003
제품 사이즈 / 무게 ø160x118mm, 1350g
호환 컨두잇 홀 / 갱박스 12.7mm(1/2")(M20)
single, double, 4" octagon, 4" square
행잉 마운트 (돔) SBP-160HMW1
백박스 SBV-180BW/WW
천장형 마운트 (Assy) SBP-150CMI/300CMI, SBP-300CMW1/900CMW, SBP-300CMTW, SBP-300CMTS
벽부형 마운트 SBP-300WMW/WMW1, SBP-390WMW2, SBP-160WMW1
기둥형 마운트 SBD-180PMW, SBP-300PMW2
매립형 마운트 SHD-1600FPW/FW
난간형 마운트 SBP-300LMW, SBP-156LMW1
코너형 마운트 SBP-300KMW1
캐비닛 SBP-300NBW
기타 호환모델 SPB-IND88W
Certifications & Standards
EMC (전자파) FCC 47 CFR 15 Subpart B Class A
ICES-3(A)/NMB-3(A)
CE/UKCA
- EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3
VCCI CISPR 32 Class A
RCM AS/NZS CISPR 32 Class A
KS C 9832 Class A , KS C 9835
안전 UL 62368-1, CAN/CSA C22.2 NO. 62368-1
IEC/EN 62471
환경 IEC/EN 63000
IEC/EN 60529 IP52, IEC/EN 62262 IK08
