Dome

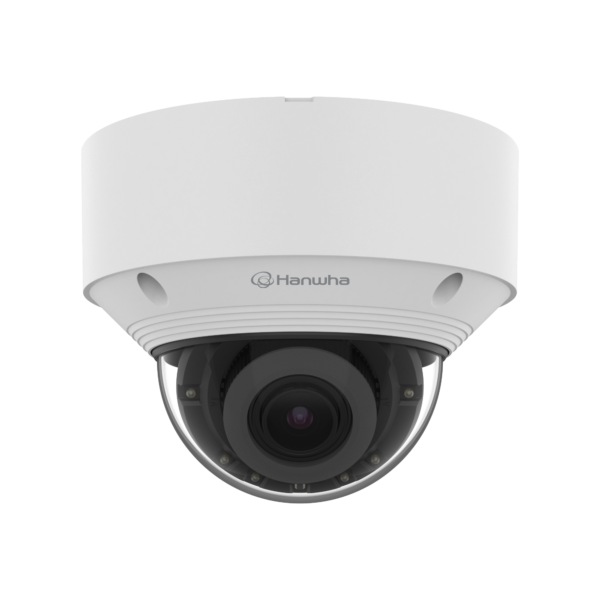

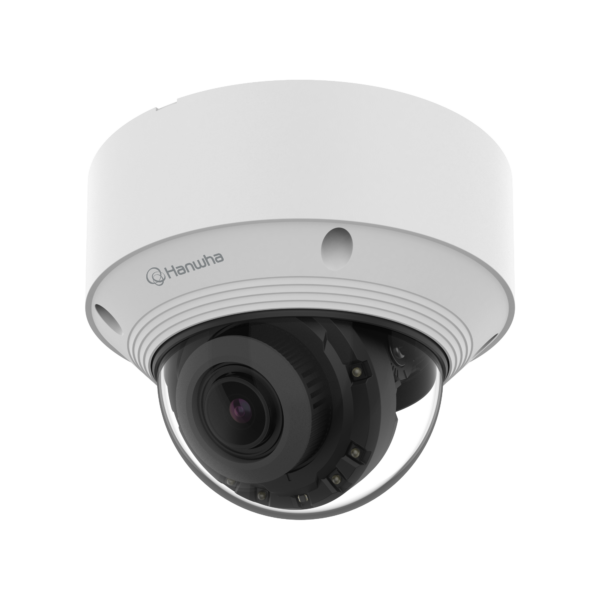

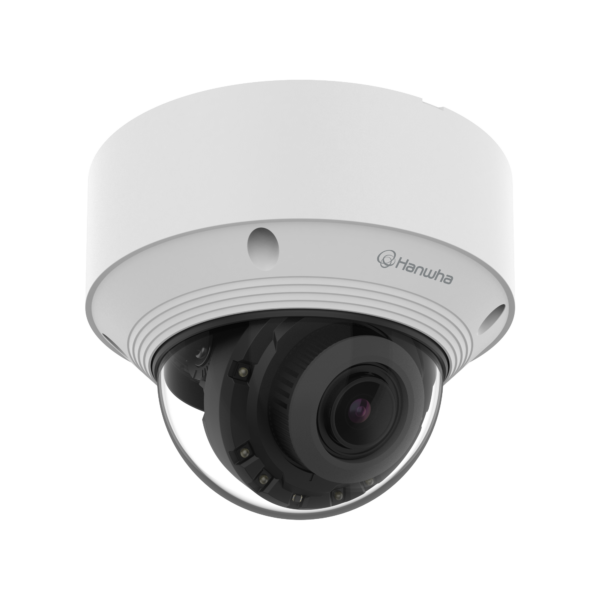

QNV-C9083R

AI 8MP IR 반달돔 카메라

Key Features

• 최대 8MP 해상도
• 최대 30fps
• 컬러: 0.06Lux(F1.6, 1/30sec), 흑백: 0.006Lux(F1.6, 1/30sec, 30IRE)
• 3.2~10.2mm(3.2X) 전동 가변 초점 렌즈
• H.265, H.264, MJPEG 지원
• 멀티 스트리밍 (채널별 최대 5개 프로파일)
• Day & Night (ICR), WDR (120dB)
• AI엔진(NPU) 기반 개체 감지(사람, 차량), 지능형 영상 분석(가상선/영역, 출입 감지, 배회, 방향 감지)
• Micro SD/SDHC/SDXC 1 slot 256GB

영업팀 문의 DataSheet

["camera","network","dome"]

개요

오알람 감소​
Q 시리즈 AI 카메라는 사람, 차량을 실시간으로 감지하고 분류하여 영상 분석의 정확도를 크게 향상시킵니다. AI 알고리즘은 흔들리는 나무와 그림자, 동물 등 주변 환경과 사람/객체를 구분할 수 있고, 기존의 모션 감지 기능으로 작업자의 업무 효율성도 향상시킬 수 있습니다.





제품 데모영상
Q시리즈 AI 카메라 데모영상



제품사양

영상
촬상 소자크기1/2.8"
종류CMOS
해상도2592x1944, 320x240, 1280x1024, 720x480, 1280x960, 1280x720, 1920x1080, 720x576, 640x360, 640x480, 3072x1728, 2688x1520, 800x600, 3328x1872, 800x448, 3840x2160, 1600x1200, 1024x768
최대 프레임레이트H.265/H.26430fps/25fps(60Hz/50Hz)
MJPEG30fps(@8MP Max. 5fps)
최저조도 (Lux)컬러(1/30초, 30IRE)0.06
흑백(1/30초, 30IRE)0.006
영상 출력USB: Micro USB Type B
렌즈
초점거리 (mm)3.2~10.2
줌 배율광학3.2x
최대 구경비 (F number)광각1.6
협각3.1
화각수평104°~31°
수직55°~17°
대각124°~35°
최소 지근 거리1.2m(3.93ft)
포커스 제어심플 포커스
렌즈 타입DC auto iris(IR corrected)
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위팬0°~350°
틸트-35°~70°
회전0°~355°
카메라 기능
Day & Night자동(ICR)
역광보정SSDR, WDR, BLC
Wide Dynamic Range (dB)120
노이즈 제거WiseNRⅡ(AI엔진 기반), SSNRⅤ
움직임 감지수량8개
형태8점의 다각형 지원
프라이버시 기능수량32개
형태4점의 사각형 지원
색상 / 옵션파랑, 초록, 흰색, 검정, 회색, 빨강
Gain Control높음, 낮음, 중간
화이트발란스수동, 실외, AWC, 실내, ATW
LDC (렌즈왜곡보정)지원
전자셔터모드최소, 플리커 방지, 최대
속도 범위1/5~1/12,000초
디지털 PTZ지원
영상 회전상하반전, 복도뷰(90°/270°), 좌우반전
알람 입출력입/출력입력 1개, 출력 1개
기타별도 케이블을 통한 알람 입출력 지원
알람 트리거알람 입력, 지능형 분석, 네트워크 단절, MQTT 구독
알람 트리거 발생시 이벤트핸드오버: PTZ 프리셋, HTTP/HTTPS/TCP를 통한 메시지 전송, 알림: 이메일, 음원 재생, MQTT: 발행, 녹화: 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화, 파일 전송 및 업로드(이미지): 이메일/FTP, 알람 출력
오디오 입력선택가능(마이크 입력/라인 입력), 별도 케이블을 통한 지원
오디오 출력라인 출력, 옵션 케이블을 통한 지원
조명 종류IR LED
조명 가시거리IR30m(98.42ft)
IR 파장850nm
지능형 분석
분류 가능한 객체차량, 사람
Attributes차량타입(car, bus, truck, motorcycle, bicycle)
썸네일DetectionShot
분석 이벤트AI엔진 기반객체 감지, 움직임 감지, 가상영역(배회/침입/들어감/나감), 가상선(지나감/방향)
일반디포커스 감지, 가상영역(나타남/사라짐), 템퍼링
비즈니스 인텔리전스AI엔진 기반히트맵, 대기열관리, 피플 카운팅, 차량 카운팅
네트워크
이더넷RJ-45(10/100BASE-T)
비디오 압축H.265/H.264: Main/High, MJPEG
오디오 압축G.711 u-law /G.726 선택 가능, G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps, G.726(ADPCM) 8KHz, G.711 8KHz, AAC-LC: 48Kbps at 16KHz
스마트 압축수동, WiseStreamⅢ
비트레이트 제어H.265/H.264: CBR 또는 VBR, MJPEG: VBR
스트리밍유니캐스트최대 20명
멀티캐스트지원
멀티 스트리밍최대 5개 프로파일
프로토콜ARP, RTP(UDP), IPv4, HTTPS, FTP, NTP, TCP/IP, DHCP, RTCP, IPv6, UDP/IP, Bonjour, DNS, SNMPv1/v2c/v3(MIB-2), RTP(TCP), SSL/TLS, QoS, SMTP, DDNS, IGMP, HTTP, UPnP, CDP, LLDP, MQTT, RTSP, ICMP, SRTP(TCP, UDP Unicast)
응용 인터페이스ONVIFM, T, S, G
기타Hanwha Vision Open Platform, SUNAPI(HTTP API)
클라우드 직접 연결지원
보안
OS / 펌웨어 보호시큐어 부트, 펌웨어 암호화, 펌웨어 전자서명
사용자 인증무차별 대입공격 방지, Digest authentication
네트워크 인증IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신WSS(WebSocket Secure), HTTPS
접근제어IP 기반 접근제어
데이터 보호인증정보 암호화, ZIP 압축 암호화
감사(audit)Access / System / Event 로그 기록관리
Device ID기기인증서(Hanwha Vision Root CA)
Secure StorageSDcard 암호화
일반
메모리RAM2GB
Flash1GB
Edge StorageMicro SD/SDHC/SDXC최대 256GB 1슬롯
동작 환경 및 전원
동작 조건온도-30°C~+55°C
습도0~100% RH(condensing)
기타기동온도 -30°C 이상, AIR vent를 통한 습도 제어
보관 조건온도-50°C~+60°C
습도0~95% RH(non-condensing)
전원PoE(IEEE802.3af, Class3)
소비 전력PoEMax 12.95W, typical 5.3W
외관
색상화이트
재질하드코팅 돔, 알루미늄
RAL 코드RAL9003
제품 치수ø140x110.2mm(ø5.51x4.34")
제품 무게875g(1.93lb)
호환 갱박스Double, 4" Octagon, Single
Certifications & Standards
EMCCE/UKCA - EN55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3, VCCI CISPR 32 Class A, RCM AS-NZS CISPR 32 Class A, FCC 47 CFR 15 Subpart B Class A, ICES-3(A)/NMB-3(A)
안전UL 62368-1, CAN/CSA C22.2 NO. 62368-1, IEC 62471
환경IEC/EN 63000, IEC 60529 IP66, NEMA 250 type 4X, IEC 62262 IK10
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF)광각60.0m(196.86ft)
협각276.9m(908.57ft)
Observe (63PPM/ 19PPF)광각24.2m(78.74ft)
협각111.7m(363.43ft)
Recognize (125PPM/ 38PPF)광각12.0m(39.37ft)
협각55.4m(181.71ft)
Identify (250PPM/ 76PPF)광각6.0m(19.69ft)
협각27.7m(90.86ft)
