Dome

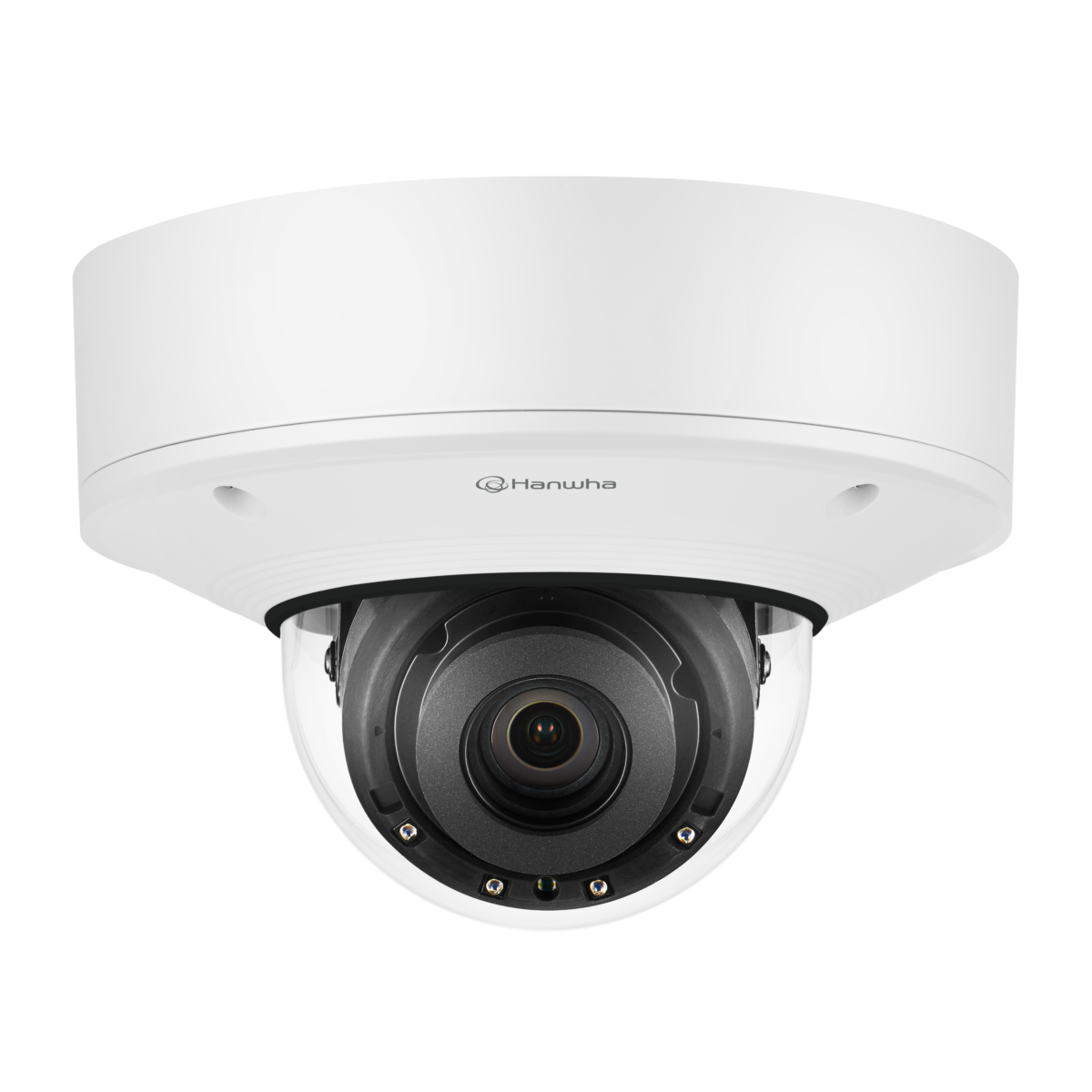

PNV-A6081R

AI 2MP IR 반달돔 카메라

Key Features

• 1/2형 2MP CMOS
• 화각(H): 103.1°(광각)~44.5°(망원) / 4.38~9.33mm(2.13배) 전동 가변 초점 렌즈
• IR 가시거리 40m, WiseNRⅡ(AI엔진사용)
• AI 기반 객체 감지(사람, 얼굴, 차량, 번호판)
• 속성값(attribute), 베스트샷(BestShot) 지원
• 리테일 인사이트 v2.0 연결
• 오디오 입/출력, 알람 입/출력 지원
• SD 메모리 슬롯(2개)
• IP66/67, IP6K9K, IK10+, NEMA4X

영업팀 문의 DataSheet

["camera","network","dome"]

개요

2MP

AI 기반 객체 감지로 오알람 감소, 관제 효율 향상
AI 알고리즘을 기반으로 한 Wisenet P 시리즈 AI 카메라는 사람, 얼굴, 차량, 번호판을 실시간으로 감지합니다. 기존 움직임 감지 기능은 흔들리는 나뭇잎, 그림자, 동물, 비닐봉지 등 픽셀을 기반으로 움직임을 감지해 관리자의 입장에서 불필요하고 잦은 알람을 발생시킨다는 불편함이 있었습니다. Wisenet P 시리즈 AI 카메라는 불필요한 움직임은 감지하지 않아 오알람은 현저히 낮추고, 객체 감지의 정확도는 높여 관제(모니터링) 효율을 향상시키는데 도움을 줍니다.
속성값과 베스트샷
속성값(사람 : 연령대, 성별, 마스크, 상하복 색상, 안경 착용, 차량 : 종류, 색상)을 포함한 메타데이터는 백엔드 서버로 전송되어 특정 상황에 대한 정보를 추출하는 데 사용되고, 이를 통해 전체 동영상을 검색하는 시간이 크게 단축됩니다.
Wisenet P 시리즈 AI 카메라는 감지된 객체에 대해 가장 최적의 이미지를 JPEG로 캡처하는 베스트샷(BestShot) 기능이 있습니다. 베스트샷은 정확한 객체 분석 및 사건 사고의 중요한 자료인 포렌식 데이터(forensic data)로 활용할 수 있습니다.
AI Plug-in(플러그인) 설치로 VMS 연동
한화테크윈은 AI Plug-in(플러그인) 소프트웨어 제공을 통해 Wisenet P 시리즈 AI 카메라와 Milestone, Genetec과의 연동을 지원합니다. AI Plug-in을 통한 다양한 VMS 연동으로 보다 향상된 AI 기반 이벤트 검색이 가능합니다.

AI Plug-in 다운로드를 통한 Milestone,Genetec VMS 연동

VMS 연동 모델
 • Wisenet SSM(기본 지원)

• Milestone 2019 R3 또는 상위버전,Milestone Expert 또는 Corporate 레벨
• Genetec

AI 기반 코로나 19 솔루션
Wisenet P 시리즈 AI 카메라는 AI 기반 코로나 19 솔루션을 지원합니다.
AI 카메라를 통해 실내 적정 인원 관리, 마스크 착용 감지, 사회적 거리 감지를 무상으로 활용할 수 있습니다.





















제품사양

영상
촬상 소자크기1/2"
종류CMOS
해상도1920x1080, 1280x1024, 720x480, 1280x720, 1280x960, 720x576, 640x360, 640x480, 800x600, 800x448, 1024x768
최대 프레임레이트H.265/H.264120fps/100fps(60Hz/50Hz)
MJPEG15fps
기타최대 60/50fps(60Hz/50Hz), AI on일 경우
최저조도 (Lux)컬러(1/30초, 30IRE)0.007
흑백(1/30초, 30IRE)0.0007
영상 출력USB: Micro USB Type B, CVBS: 1.0 Vp-p / 75Ω composite 설치용
렌즈
초점거리 (mm)4.38~9.33
줌 배율광학2.13x
최대 구경비 (F number)광각1.3
협각2.15
화각수평103.1°~44.5°
수직54.2°~24.9°
대각124°~51.1°
최소 지근 거리0.5m(1.64ft)
포커스 제어심플 포커스
렌즈 타입P iris(IR corrected)
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위팬0°~360°
틸트-45°~85°
회전0°~355°
카메라 기능
Day & Night자동(ICR)
역광보정WDR, SSDR, BLC
Wide Dynamic Range (dB)120
노이즈 제거WiseNRⅡ(AI엔진 기반), SSNRⅤ
영상 흔들림 보정지원(자이로 센서 내장)
움직임 감지수량8개
형태8점의 다각형 지원
프라이버시 기능수량6개
형태직사각형 지원
색상 / 옵션회색, 흰색, 검정
Gain Control높음, 중간, 낮음
화이트발란스실내, 실외, AWC, ATW, 수동
LDC (렌즈왜곡보정)지원
전자셔터모드플리커 방지, 최소, 사용자 선호 셔터 제어(AI엔진 기반), 최대
속도 범위1/5~1/12,000초
디지털 PTZ지원
영상 회전상하반전, 좌우반전, 복도뷰(90°/270°)
알람 입출력입/출력구성 가능한 I/O 포트 2개
기타12VDC 출력
알람 트리거네트워크 단절, 앱 이벤트, 타임 스케쥴, 알람 입력, MQTT 구독, 지능형 분석
알람 트리거 발생시 이벤트알림: 이메일, MQTT: 발행, 파일 전송 및 업로드(이미지): 이메일/FTP, 녹화: 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화, 핸드오버: PTZ 프리셋, HTTP/HTTPS/TCP를 통한 메시지 전송, 음원 재생, 알람 출력
오디오 입력선택가능(마이크 입력/라인 입력)
오디오 출력라인 출력
조명 종류IR LED
조명 가시거리IR40m(131.23ft)
IR 파장850nm
지능형 분석
분류 가능한 객체차량, 얼굴, 번호판, 사람
Attributes사람가방, 상/하의 색상, 성별
차량타입(car, bus, truck, motorcycle, bicycle), 색상
얼굴성별, 안경, 마스크, 연령
썸네일BestShot
분석 이벤트AI엔진 기반쓰러짐 감지, 사회적 거리 감지, 가상영역(배회/침입/들어감/나감), 가상선(지나감/방향), 객체 감지, 마스크 감지
일반템퍼링, 충격 감지, 가상영역(나타남/사라짐), 움직임 감지, WiseDetector를 통한 임의 객체 추가, 음원 분류, 오디오 감지, 디포커스 감지
비즈니스 인텔리전스AI엔진 기반대기열관리, 군중 카운팅, 차량 카운팅, 히트맵, 피플 카운팅
네트워크
이더넷Metal shielded RJ-45(10/100/1000BASE-T)
비디오 압축H.265/H.264: Main/High, MJPEG
오디오 압축G.726(ADPCM) 8KHz, G.711 8KHz, AAC-LC: 48Kbps at 16KHz, G.711 u-law /G.726 선택 가능, G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps
스마트 압축WiseStreamⅢ, 수동
비트레이트 제어H.265/H.264: CBR 또는 VBR, MJPEG: VBR
스트리밍유니캐스트최대 6명
멀티캐스트지원
멀티 스트리밍최대 6개 프로파일
프로토콜NTP, TCP/IP, ARP, Bonjour, HTTPS, FTP, DHCP, RTCP, IPv6, UDP/IP, DNS, SNMPv1/v2c/v3(MIB-2), RTP(TCP), SSL/TLS, QoS, SMTP, DDNS, IGMP, HTTP, UPnP, LLDP, MQTT, RTSP, ICMP, SRTP(TCP, UDP Unicast), RTP(UDP), IPv4
응용 인터페이스ONVIFS, M, G, T
기타SUNAPI(HTTP API), Hanwha Vision Open Platform
보안
OS / 펌웨어 보호펌웨어 전자서명, 시큐어 부트, 펌웨어 암호화
사용자 인증무차별 대입공격 방지, Digest authentication
네트워크 인증IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신SRTP, HTTPS, WSS(WebSocket Secure)
접근제어IP 기반 접근제어
데이터 보호ZIP 압축 암호화, 인증정보 암호화
감사(audit)Access / System / Event 로그 기록관리
Device ID기기인증서(Hanwha Vision Root CA)
Secure StorageTPM(Trusted platform module), SDcard 암호화
보안 인증TPM 2.0 with FIPS 140-2 level2
일반
메모리RAM4GB
Flash512MB
Edge StorageMicro SD/SDHC/SDXC최대 512GB 2슬롯(합계 1TB)
동작 환경 및 전원
동작 조건온도-50°C~+55°C
습도0~90% RH(non-condensing)
기타기동온도 -30°C 이상
보관 조건온도-50°C~+60°C
습도0~90% RH(non-condensing)
전원PoE+(IEEE802.3at, Class4), 12VDC
소비 전력PoEMax 19.5W, typical 16.0W
12VDCMax 17.00W, typical 13.50W
외관
색상화이트
재질하드코팅 돔, 알루미늄
RAL 코드RAL9003
제품 치수ø180x125mm(7.09x4.92")
제품 무게1900g(4.19lb)
호환 컨두잇 홀19.1mm(3/4")(M25)
호환 갱박스Square, 4" Octagon, Single, Double
Certifications & Standards
EMCICES-3(A)/NMB-3(A), KS C 9832 Class A, KS C 9835, RCM AS-NZS CISPR 32 Class A, CE/UKCA - EN55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3, FCC 47 CFR 15 Subpart B Class A, VCCI CISPR 32 Class A
안전UL 62368-1, CAN/CSA C22.2 NO. 62368-1, IEC 62471
환경NEMA 250 type 4X, IEC/EN 63000, IEC 60529 IP66, ISO 20653 IP6K9K, IEC 60529 IP67, IEC 62262 IK10+
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF)광각30.0m(98.43ft)
협각95.0m(311.82ft)
Observe (63PPM/ 19PPF)광각12.0m(39.37ft)
협각38.0m(124.73ft)
Recognize (125PPM/ 38PPF)광각6.0m(19.69ft)
협각19.0m(62.36ft)
Identify (250PPM/ 76PPF)광각3.0m(9.84ft)
협각9.5m(31.18ft)
DataSheet

제품데모영상

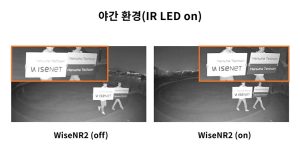

AI 기반 WiseNR2 야간 데모영상
