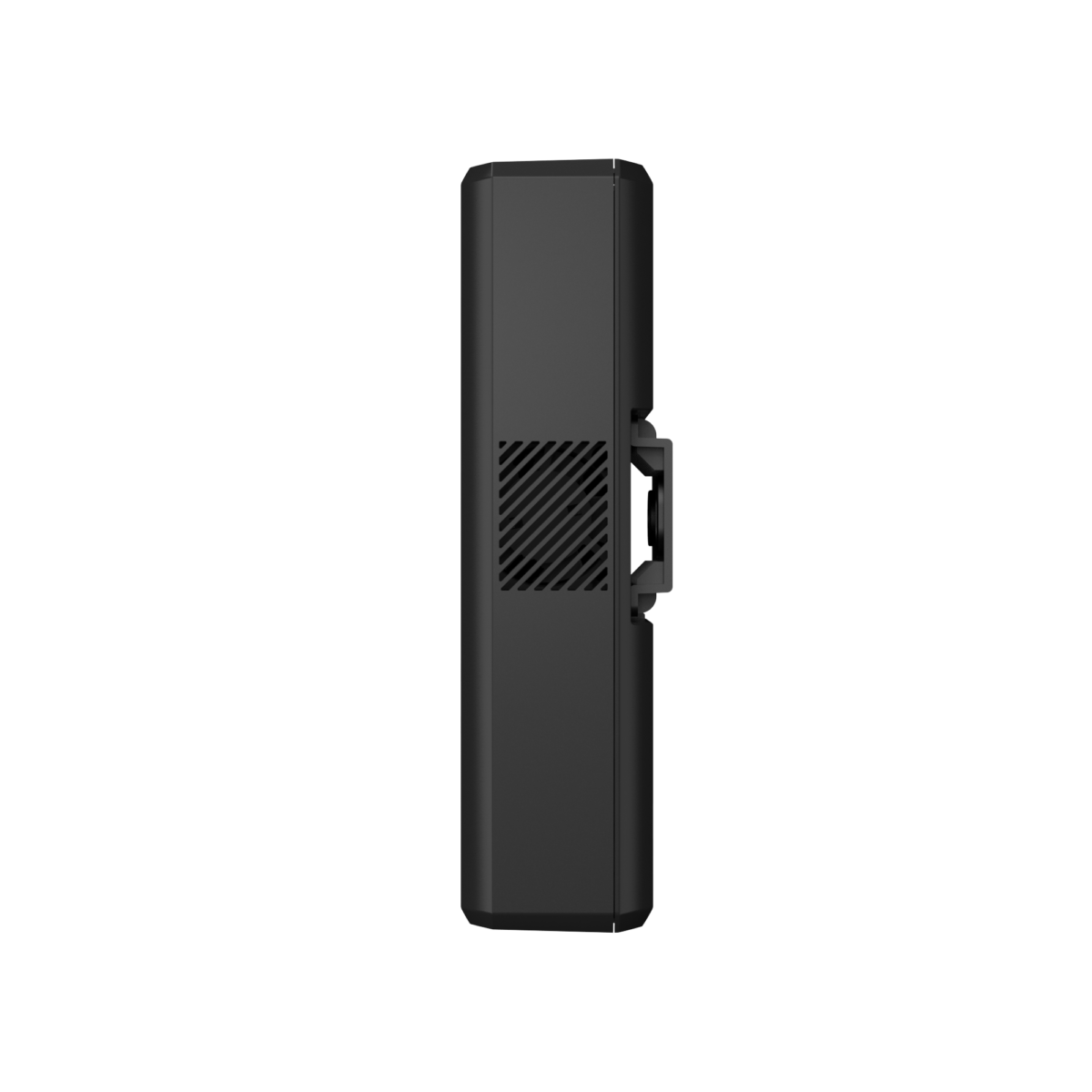

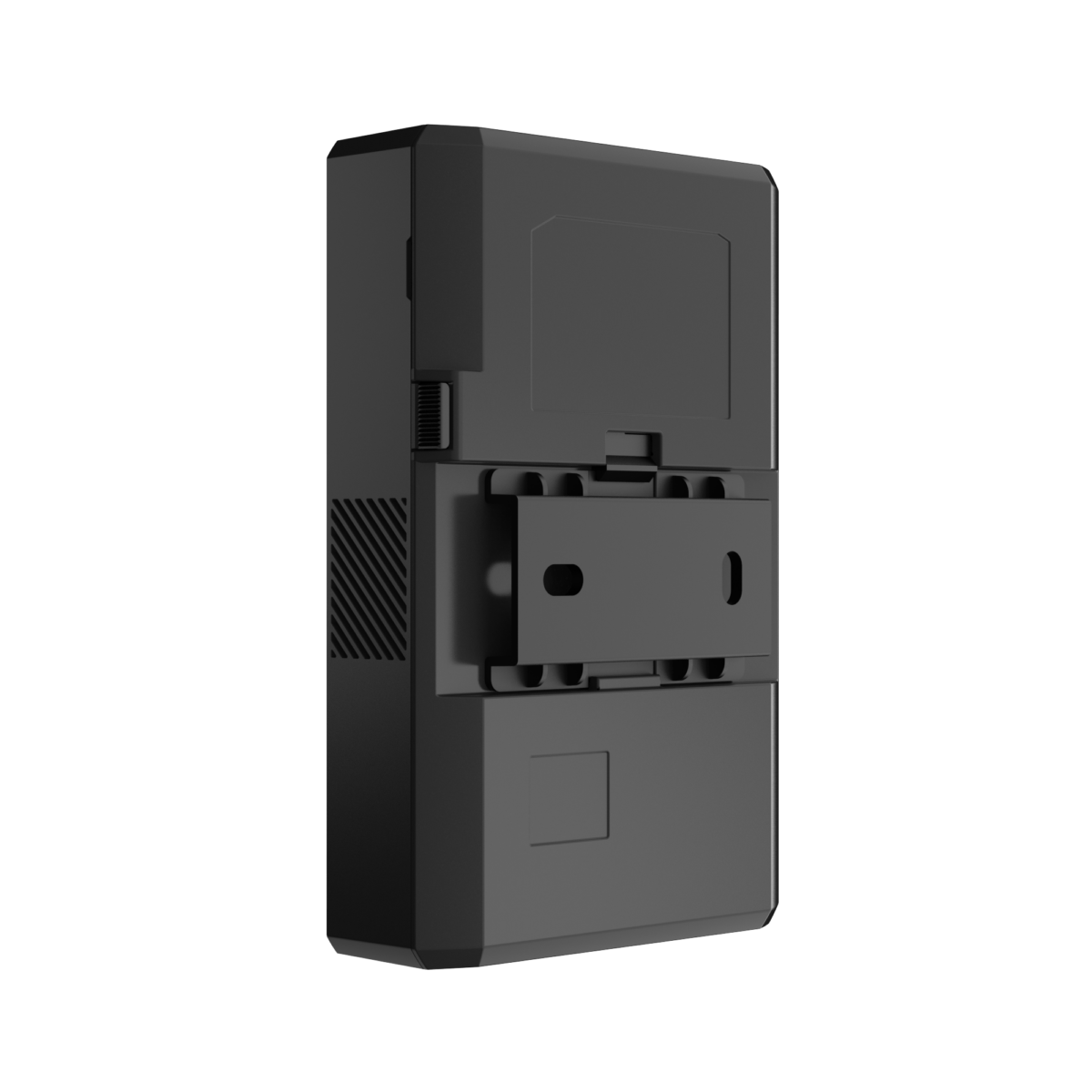

XNB-6002

2MP 헤드분리 비노출형 카메라

Key Features
• 최대 2MP(1,920x1,080) 해상도
• extremeWDR(120dB), WiseNR
• 피플 카운팅, 히트맵, 대기열 관리 기능
• TPM 2.0(FIPS 140-2 level2)
• Micro SD/SDHC/SDXC 1 슬롯(최대 1TB)
• 카메라 모듈 : SLA-T2480A/T2480VA(2.4mm 렌즈), SLA-T4680A(4.6mm 렌즈)
영업팀 문의 DataSheet

["box"]

제품사양

영상
해상도 1920x1080, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360, 320x240
최대 프레임레이트 H.265/H.264: 2MP 최대. 60fps/50fps(60Hz/50Hz)
MJPEG: 최대. 30fps/25fps(60Hz/50Hz)
영상 출력 CVBS: 1.0 Vp-p / 75Ω composite, 720x480(N), 720x576(P) 설치용
USB: Micro USB Type B, 1280x720 설치용
렌즈
옵션 렌즈 SLA-T1080FA, SLA-T2480A, SLA-T2480VA, SLA-T4680A, SLA-T4680VA
카메라 기능
카메라 타이틀 최대 85자
Day & Night 자동(Electrical)
역광보정 BLC, HLC, WDR, SSDR
Wide Dynamic Range extremeWDR(120dB)
노이즈 제거 SSNRⅤ, WiseNR
영상 흔들림 보정 지원
안개제거 지원
움직임감지 8개, 8점의 다각형 지원
프라이버시 기능 32개, 4점의 사각형 지원
- 색상: 회색/초록/빨강/파랑/검정/흰색
- 모자이크
Gain Control Off / Max Gain / Manual
화이트발란스 ATW / Narrow ATW / AWC / 수동 / 실내 / 실외
LDC (렌즈왜곡보정) 지원(Fisheye렌즈 미지원)
전자셔터 최소 / 최대 / 사용자 선호 / 플리커 방지(2~1/12,000초)
영상 회전 상하반전, 좌우반전, 복도뷰(90°/270°)
지능형 분석 분석 이벤트
- 디포커스 감지, 움직임 감지, 템퍼링, 안개 감지, 오디오 감지, 음원 분류, 얼굴 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감/나타남/사라짐)
비즈니스 인텔리전스 피플카운팅, 대기열관리, 히트맵
알람 입출력 입력 1개 / 출력 1개
알람 트리거 지능형 분석, 네트워크 단절, 알람 입력, App 이벤트, 스케쥴, MQTT 구독
알람 이벤트 알람 트리거 발생시
- 파일 전송 및 업로드(이미지): e-mail/FTP/SFTP
- 파일 전송 및 업로드(비디오): FTP/SFTP
- 알림: e-mail
- 녹화: SD/SDHC/SDXC or NAS
- 알람 출력
- Handover: PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송
- 음원 재생
- MQTT: 발행
오디오 입력 선택가능(마이크/라인 입력)
오디오 출력 라인 출력
네트워크
이더넷 RJ-45(10/100BASE-T)
비디오 압축 H.265/H.264: Main/Baseline/High, MJPEG
오디오 압축 G.711 u-law / G.726 선택가능
G.726(ADPCM) 8KHz, G.711 8KHz
G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps
AAC-LC: 48Kbps at 16KHz
스마트 압축 수동(5개 영역), WiseStreamⅡ
비트레이트 제어 H.264/H.265: CBR or VBR
MJPEG: VBR
스트리밍 유니캐스트(최대 20명) / 멀티캐스트
멀티 스트리밍(최대 10개 프로파일)
프로토콜 IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP/SFTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast), MQTT
응용 인터페이스 ONVIF Profile S/G/T
SUNAPI(HTTP API)
Wisenet open platform
보안
OS / 펌웨어 보호 펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명
사용자 인증 Digest Authenticaton, 무차별 대입공격 방지
네트워크 인증 IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신 HTTPS, WSS(WebSocket Secure), SRTP
접근제어 IP 기반 접근제어
데이터 보호 인증정보 암호화, ZIP 압축 암호화
감사(audit) Access / System / Event 로그 기록관리
Device ID 기기인증서(Hanwha Vision Root CA)
Secure Storage TPM, HTPM(Hanwha trusted platform module), SDcard 암호화
보안 인증 TPM with FIPS 140-2 level2
일반
웹페이지 언어 한국어
Edge Storage Micro SD/SDHC/SDXC 1슬롯 최대. 1TB
메모리 2GB RAM, 512MB Flash
동작 환경 및 전원
동작 온도 / 습도 -10°C~+55°C / 0~90% RH(non-condensing)
보관 온도 / 습도 -30°C~+60°C / 0~90% RH
전원 PoE(IEEE802.3af, Class3), 12VDC
소비 전력 PoE: 최대 10.5W, 표준 6.9W
12VDC: 최대 8.6W, 표준 5.5W
Power redundancy failover
외관
색상 / 재질 블랙 / 플라스틱, 알루미늄
RAL 코드 RAL9005
제품 사이즈 / 무게 131.1(W)x33.5(H)x86(D)mm / 420g
Certifications & Standards
EMC (전자파) FCC 47 CFR 15 Subpart B Class A
ICES-3(A)/NMB-3(A)
CE/UKCA
- EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3
VCCI CISPR 32 Class A
RCM AS/NZS CISPR 32 Class A
KS C 9832 Class A , KS C 9835
안전 UL 62368-1, CAN/CSA C22.2 NO. 62368-1
환경 IEC/EN 63000

호환렌즈

영상 SLA-T2480A SLA-T2480VA SLA-T4680A
촬상 소자 1/2.8" 2MP CMOS 1/2.8" 2MP CMOS 1/2.8" 2MP CMOS
최저조도 Color: 0.045Lux(F2.0, 1/30sec, 30IRE)
BW: 0.045Lux(F2.0, 1/30sec, 30IRE)		 Color: 0.045Lux(F2.0, 1/30sec) Color: 0.06Lux(F2.5, 1/30sec)
렌즈
초점거리 2.4mm 고정 초점 렌즈 2.4mm 고정 초점 렌즈 4.6mm 고정 초점 렌즈
최대 구경비 F2.0 F2.0 F2.5
화각 H: 138° / V: 73° / D: 165° H: 138°, V: 73°, D: 165° H: 73°, V: 39°, D: 85°
마운트 타입 메인유닛과 RJ12 연결 메인유닛과 RJ12 연결 메인유닛과 RJ12 연결
외관
색상 / 재질 블랙 / 플라스틱 블랙 / 플라스틱, 메탈 블랙 / 플라스틱
제품 사이즈 / 무게 ø24x49.8mm, 318g
케이블: 8m		 W30xH27.9xD45mm, 328g Ø24xL49.8mm, 310g
