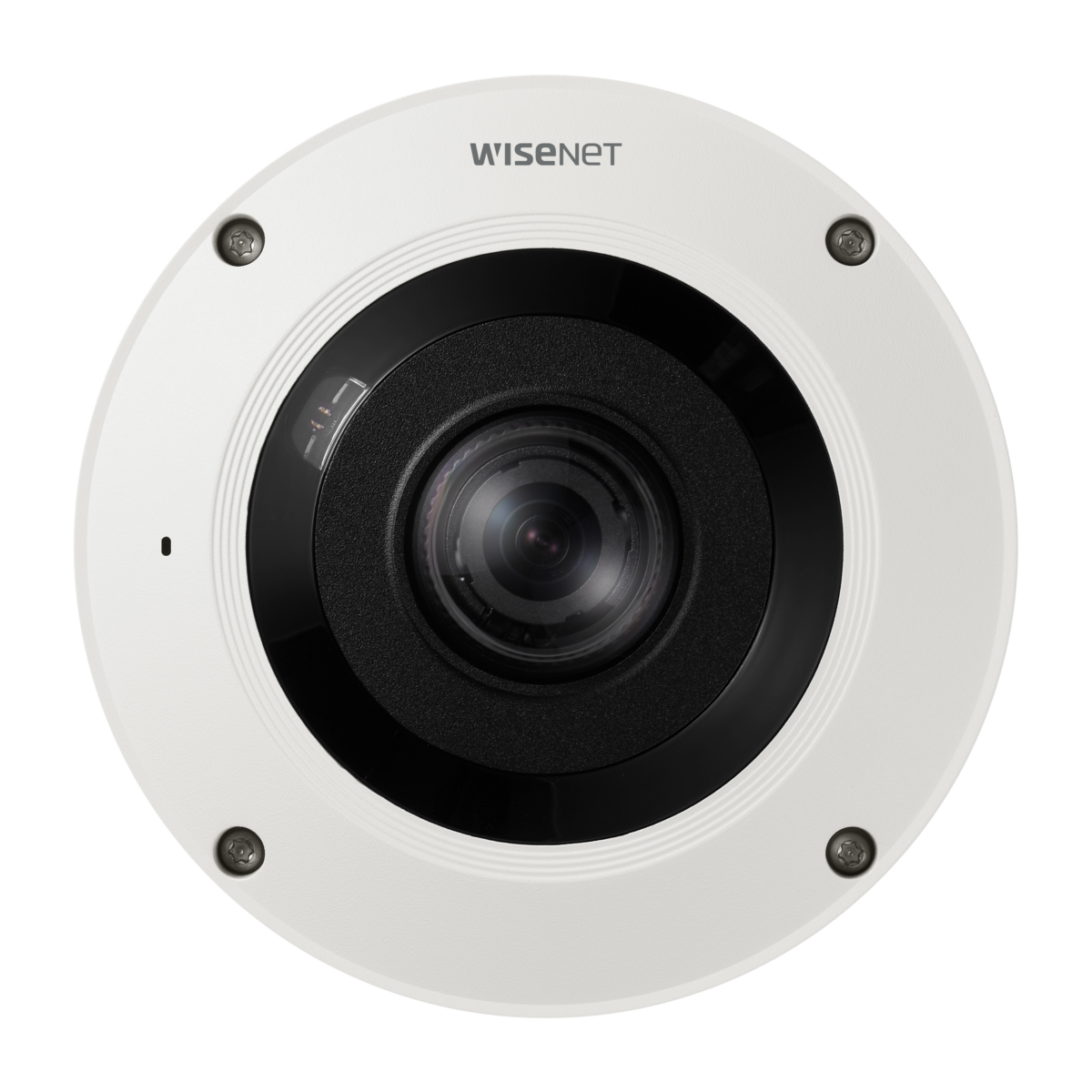

XNF-9010RVM
12MP IR付 魚眼カメラ（車載対応）
Key Features
• 1/2.3" 12MP CMOSセンサー
• 1.08mm固定焦点ステレオグラフィックタイプレンズ
• 合焦位置が2カ所あるステレオグラフィックタイプレンズで、周辺領域の解像度が向上
• H.265、H.264、MJPEGWiseStreamII対応
• 魚眼モード、シングルパノラマ、ダブルパノラマ、クアッドビュー
• オンボードデラップ（ビューモード変換）、デジタルPTZ
• エクストリームWDR（120dB）
• Wise IR、IR照射距離10m
• 仮想チャンネル対応
• プラグイン対応、選択可能なI/Oポート
• インテリジェント分析、ヒートマップ、人数カウント
• キュー管理
• ハードコーティングされたドームカバー
• モーション検知、ハンドオーバー、IP66/IK10/NEMA4X
• 車載対応可能なM12LANコネクター
• 1.08mm固定焦点ステレオグラフィックタイプレンズ
• 合焦位置が2カ所あるステレオグラフィックタイプレンズで、周辺領域の解像度が向上
• H.265、H.264、MJPEGWiseStreamII対応
• 魚眼モード、シングルパノラマ、ダブルパノラマ、クアッドビュー
• オンボードデラップ（ビューモード変換）、デジタルPTZ
• エクストリームWDR（120dB）
• Wise IR、IR照射距離10m
• 仮想チャンネル対応
• プラグイン対応、選択可能なI/Oポート
• インテリジェント分析、ヒートマップ、人数カウント
• キュー管理
• ハードコーティングされたドームカバー
• モーション検知、ハンドオーバー、IP66/IK10/NEMA4X
• 車載対応可能なM12LANコネクター
※ Product availability may vary by region.
Please contact your regional representative.
※ Hanwha Vision is formerly known as Hanwha Techwin
画像にマウスを合わせると拡大されます
XNF-9010RVM
12MP IR付 魚眼カメラ（車載対応）
Key Features
• 1/2.3" 12MP CMOSセンサー
• 1.08mm固定焦点ステレオグラフィックタイプレンズ
• 合焦位置が2カ所あるステレオグラフィックタイプレンズで、周辺領域の解像度が向上
• H.265、H.264、MJPEGWiseStreamII対応
• 魚眼モード、シングルパノラマ、ダブルパノラマ、クアッドビュー
• オンボードデラップ（ビューモード変換）、デジタルPTZ
• エクストリームWDR（120dB）
• Wise IR、IR照射距離10m
• 仮想チャンネル対応
• プラグイン対応、選択可能なI/Oポート
• インテリジェント分析、ヒートマップ、人数カウント
• キュー管理
• ハードコーティングされたドームカバー
• モーション検知、ハンドオーバー、IP66/IK10/NEMA4X
• 車載対応可能なM12LANコネクター
※ Product availability may vary by region.
Please contact your regional representative.
※ Hanwha Vision is formerly known as Hanwha Techwin
12MP センサー 360° の監視
壁掛けおよび頭上設置モードを提供します
壁掛けおよび頭上設置モードを提供します
Wisenetフィッシュアイカメラは12MPセンサーを採用しており、360°の視野に対応した鮮明な画像を提供します。 設置環境に応じて壁掛けモードと頭上設置モードを選択し、エリアを詳細に監視することができます。
周辺領域の解像度向上
Wisenetフィッシュアイカメラは、ステレオ投影タイプのレンズを採用しており、頭上に設置した頭上ビューで撮影した場合、画像周辺部の解像度を向上します。
設置環境に応じて画像の中心部と周辺部の赤外光量を最適化するWiseIRを搭載しているため、滲みの影響を受けずに常に安定した画像を撮影することができます。 さらに、30fps WDRをサポートし、モーションアーティファクト無しで鮮明な画像の作成をサポートします。
設置環境に応じて画像の中心部と周辺部の赤外光量を最適化するWiseIRを搭載しているため、滲みの影響を受けずに常に安定した画像を撮影することができます。 さらに、30fps WDRをサポートし、モーションアーティファクト無しで鮮明な画像の作成をサポートします。
Product Introduction and Demonstration Video
製品の仕様
- 映像
- レンズ
- カメラ機能
- ネットワーク
- 一般
- 動作環境/電源
- 物理的仕様
- Certifications & Standards
- DORI (EN62676-4 standard)
-
-
映像 映像素子 1/2.3" CMOS 解像度 Original view(1:1): 3008x3008~480x480
Double panorama(2:1): 3584x1792~640x320
Single panorama(4:1): 3584x896~640x160
Quad view: 3584x2688~640x480
Q1/Q2/Q3/Q4(4:3): 1792x1344~640x480最大フレームレート H.265/H.264:
Original view-Max. 30fps/25fps@3008x3008(60Hz/50Hz),
Double panorama-Max. 30fps/25fps@3584x1792(60Hz/50Hz)
Single panorama-Max. 30fps/25fps@3584x896(60Hz/50Hz)
MJPEG: Max. 30fps(@9MP Max. 5fps)最低照度 Color: 0.39 Lux(F2.2, 1/30sec)
BW: 0Lux(IR LED on)映像出力 CVBS: 1.0 Vp-p / 75Ω composite, 720x480(N), 720x576(P), for Installation
USB: Micro USB Type B, 1280x720 for installationレンズ 焦点距離 1.08mm fixed focal 最大口径比 F2.2 画角 H: 187° / V: 187° / D: 187° 最低被写体距離 0.5m(1.64ft) フォーカス制御 Simple focus カメラ機能 カメラタイトル Displayed up to 85 characters デイナイト Auto(ICR) 逆光補正 BLC, HLC, WDR, SSDR Wide Dynamic Range extremeWDR(120dB) ノイズ軽減 SSNRⅤ モーション検知 8ea, 8point Polygonal zones プライバシーマスク 32ea, 4point Quadrangle zones
- Color: Gray/Green/Red/Blue/Black/White
- Mosaicゲイン制御 Off / Max Gain / Manual ホワイトバランス ATW / NarrowATW / AWC / Manual / Indoor / Outdoor LDC(レンズ歪曲補正) Support(Fill/stretch mode) 電子シャッター Minimum / Maximum / Anti flicker(2~1/12,000sec)
prefer shutter control映像回転 Flip, Mirror インテリジェントビデオ Defocus detection, Directional detection, Motion detection, Appear/Disappear, Enter/Exit, Loitering, Tampering, Virtual line, Audio detection, Sound classification ビジネスインテリジェンス People counting, Queue management, Heatmap アラーム入出力 2 configurable I/O ports アラームトリガー Analytics, Network disconnect, Alarm input, App event, Time schedule, MQTT subscription アラームイベント When alarm trigger occurred
- File upload(image): e-mail/FTP
- Notification: e-mail
- Recording: SD/SDHC/SDXC or NAS recording at event triggers
- Alarm output
- Handover: PTZ preset, send message by HTTP/HTTPS/TCP
- Audio clip playback
- MQTT: publication音声入力 Selectable(mic in/line in/built-in mic)
Supply voltage: 2.5VDC(4mA), Input impedance: 2K Ohm音声出力 Line out, Max.output level: 1Vrms IR 照射距離 WiseIR 10m(32.8ft) ネットワーク イーサネット Metal shielded M12(through RJ45 to M12 cable) 映像圧縮 H.265/H.264: Main/Baseline/High, MJPEG 音声圧縮 G.711 u-law /G.726 Selectable
G.726(ADPCM) 8KHz, G.711 8KHz
G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps
AAC-LC: 48Kbps at 16KHzスマートコーデック Manual(5ea area), WiseStreamⅡ ビットレート制御 H.264/H.265: CBR or VBR
MJPEG: VBRストリーミング性能 Unicast(20 users) / Multicast
Multiple streaming(Up to 10 profiles)プロトコル IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP,RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast), MQTT セキュリティ HTTPS(SSL) Login Authentication
Digest Login Authentication
IP Address Filtering
User access log
802.1X Authentication(EAP-TLS, EAP-LEAP, EAP-PEAP MSCHAPv2)
Device Certificate(Hanwha Techwin Root CA, pre-installed)
HTPM(Hanwha Trusted platform module)
Secure OS/Boot/Storage, Verify firmware forgery応用インターフェイス ONVIF Profile S/G/T
SUNAPI(HTTP API)
Wisenet open platform一般 ウェブビューワー言語 English, Korean, Chinese, French, Italian, Spanish, German, Japanese, Russian, Portuguese, Czech, Polish, Turkish, Dutch, Greek, Hungarian SDカード Micro SD/SDHC/SDXC 2slot Max. 1TB(512GBx2) メモリー 4GB RAM, 512MB Flash 動作環境/電源 動作温度/湿度 -40°C~+60°C(-40°F~+140°F) / 0~95% RH(non-condensing) 保管温度/湿度 -50°C~+60°C(-58°F~+140°F) / 0~95% RH 規格認証 IP66, NEMA4X, IK10, EN50155 class T3
EN45545-2, NFPA130, BSS7239電源 PoE(IEEE802.3af, class3), 12VDC 消費電力 PoE: Max 12.95W, typical 11W
12VDC: Max 11W, typical 9.1W物理的仕様 カラー/材質 White / Aluminum
Hard-coated dome bubbleRAL コード RAL9003 寸法/重量 ø160x72mm(ø6.30x2.83"), 1100g(2.43 lb) 互換 Conduit hole / Gangbox single, double, 4" octagon, 4" square 耐衝撃ドーム SBP-167HMW Certifications & Standards EMC FCC 47 CFR 15 Subpart B Class A
ICES-3(A)/NMB-3(A)
CE/UKCA
- EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3
VCCI CISPR 32 Class A
RCM AS/NZS CISPR 32 Class A
KS C 9832 Class A , KS C 9835Safety UL 62368-1, CAN/CSA C22.2 NO. 62368-1
IEC 62471Environment EN IEC 63000
IEC 60529 IP66, IEC 62262 IK10
NEMA 250 type 4X, EN50155 class T3
EN45545-2, NFPA130, BSS7239DORI (EN62676-4 standard) Detect (25PPM/ 8PPF) 34.9m(114.49ft) Observe (63PPM/ 19PPF) 13.9m(45.60ft) Recognize (125PPM/ 38PPF) 7.0m(22.96ft) Identify (250PPM/ 76PPF) 3.5m(11.48ft) -
• The latest product information / specification can be found at hanwha-security.com
• Design and specifications are subject to change without notice.
• Wisenet is the proprietary brand of Hanwha Techwin, formerly known as Samsung Techwin.
-
