저장장치

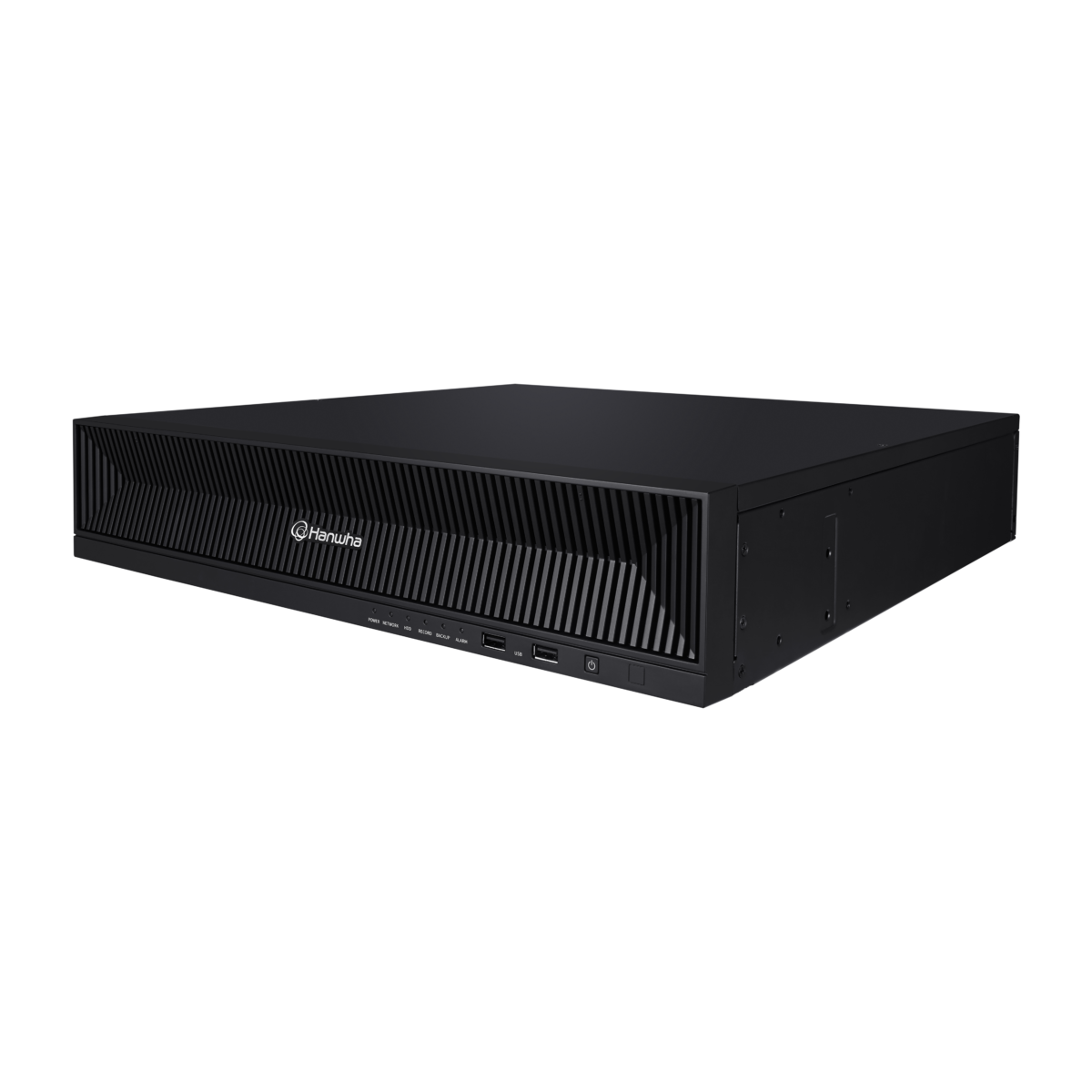

XRN-K1620SB-12

대용량 16채널 저장장치

Key Features

  • 최대 8K(32MP) 고해상도 영상 녹화 및 재생 지원

  • 녹화 속도 최대 140Mbps

  • 최대 4K 해상도 출력(HDMI), 듀얼 모니터 출력 가능

  • 최대 4 SATA HDD 24TB 지원 (기본 제공 6TB HDD 2개)

  • AI 기반 객체 검색 지원(P AI 카메라 연동 시)

  • 다이내믹 이벤트(Dynamic event), 북마크 지원

  • H.265/H.264/WiseStream/MJPEG 코덱 지원

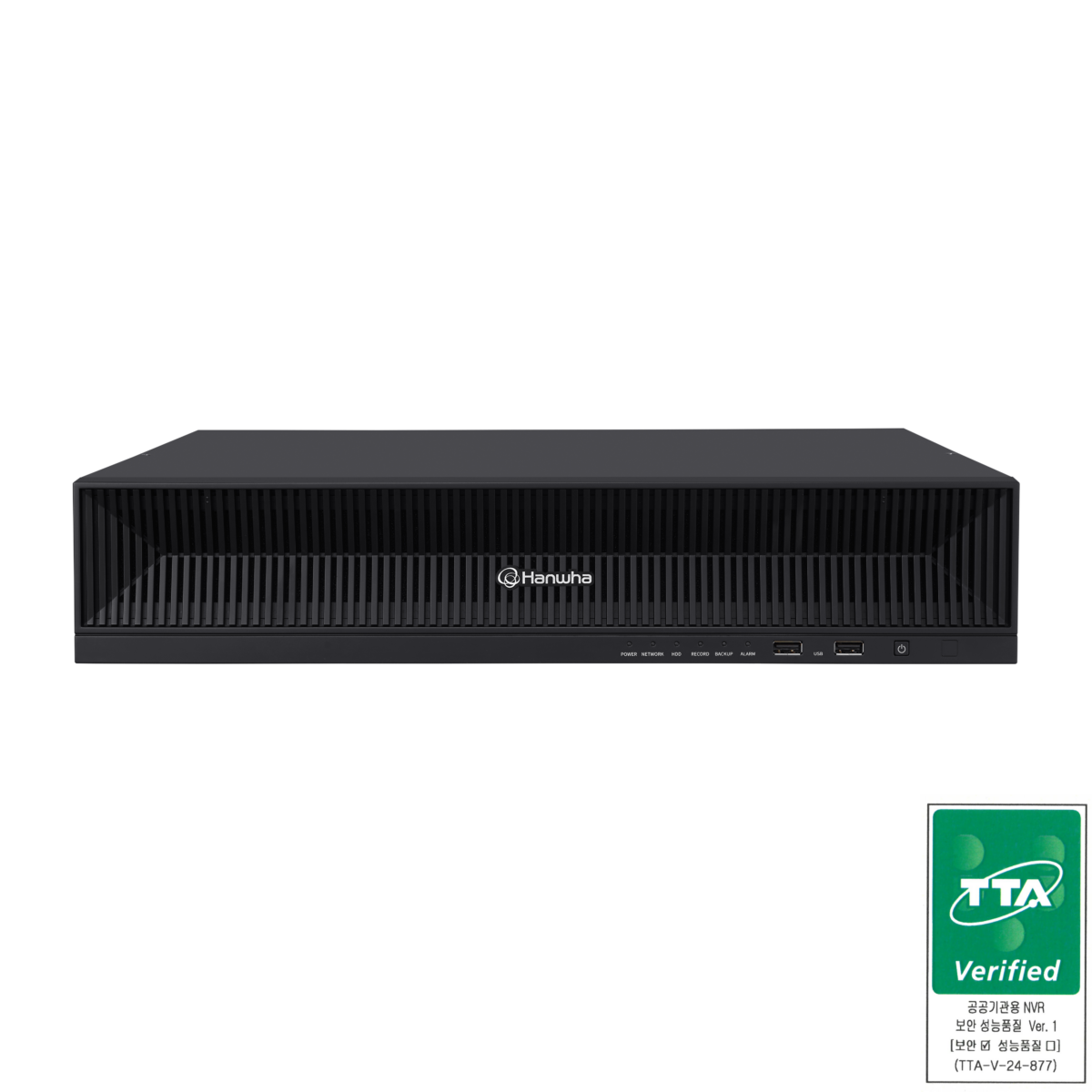

  • 공공기관용 NVR 보안 성능품질 TTA Ver 1 인증 획득

  • PoE 지원

영업팀 문의 DataSheet

["tta","tta-recorder"]

제품사양

디스플레이
네트워크 카메라입력최대 16채널
해상도32MP ~ CIF
프로토콜SUNAPI, ONVIF
디코딩모니터출력HDMI & VGA Dual monitor UHD : HDMI 싱글 모니터
분할화면[로컬모니터] - 다이나믹 레이아웃, 가상채널 모니터링, - 복제모드 : 최대 16 분할, - 확장모드 : 최대 9 분할, [Web] 1/ 2H/ 2V/ 3V/ 4/ 6/ 8/ 9
해상도[로컬 모니터] FHD Clone mode : 32M(15fps, H.265 Only), 12M(30fps, H.265 Only), 8.3M(50fps), 1080p(240fps), D1(480fps) UHD Single mode : 32M(15fps, H.265 Only), 12M(30fps, H.265 Only), 8.3M(50fps), 1080p(240fps), D1(270fps), FHD 확장모드: 32M(12fps, H.265 Only), 12M(25fps, H.265 Only), 8.3M(30fps), 1080p(90fps), D1(200fps) 복제/싱글모드 : 10CH 이상 일 경우 최대 25fps
성능
운영체제임베디드Linux
녹화압축방식H.265, H.264, MJPEG
대역폭최대 140Mbps
해상도32MP ~ CIF
녹화모드일반, 듀얼 레코딩, 스케쥴(연속/이벤트), 이벤트(프리/포스트), 북마크
이벤트 종류알람입력, 비디오로스, 카메라이벤트(알람, 움직임감지, 영상분석, 디포커스,오디오), 다이나믹 이벤트, 사용자 이벤트
이벤트 동작이메일, PTZ 프리셋 이동, 알람출력, 부저음, 모니터 출력, 모바일 푸시, FTP, SUNAPI 명령, 시스템 종료
검색/재생재생대역폭최대 32Mbps
사용자로컬1 원격3
동시재생최대 64채널(로컬 16채널, 원격 사용자별 16채널)
모드Date & Time(Calendar), Event list, Text Search, Smart Search
해상도CIF ~ 32MP (Up to H.264 9MP, H.265 32MP)
재생 제어Fast/Slow Forward / Backward, Move one step Up / Down
Storage지원 하드용량최대 6
HDD SlotSATA 4개(최대 24TB)
RAIDRAID-1
백업파일포멧BU/Exe/AVI(GUI), JPG/AVI(Network)
기능최대 16채널 동시재생, 날짜/시간/타이틀 표시
네트워크
프로토콜IPv4, IPv6, TCP/IP, UDP/IP, RTP (UDP), RTP (TCP), RTSP, NTP, HTTP, DHCP (Server, Client), SMTP, ICMP, IGMP, ARP, DNS, DDNS, uPnP, HTTPS, SNMP, ONVIF (Profile-S), SUNAPI(Server, Client)
DDNSHanwha DDNS
전송대역폭최대 140Mbps
오디오입력/출력16 채널(network)
압축방식G.711, G.726, AAC(16/48KHz)
양방향통신지원
최대 원격 사용자검색(3), 라이브 유니캐스트(10), 라이브 멀티캐스트(20)
보안IP주소 필터링, 사용자 접속 로그, 802.1x 인증, 장비 인증서(Hanwha Techwin Root CA), 서명된 펌웨어
웹뷰어지원 OS체제Windows 10, macOS 10.13
지원 브라우저Google Chrome, Microsoft Edge, Mac Safari
뷰어프로그램WAVE, SSM, Webviewer, Smart Viewer, Wisenet mobile Support CGI(SUNAPI) for integration to 3'rd party VMS
기능
카메라 설정Register자동, 수동
설정항목IP 설정, 프로파일 추가/편집, Bitrate, 압축방식, GOP, 화질 설정, 카메라 움직임 설정(4, 8점 다각형) 카메라 영상 설정 (Simple focus, 밝기/명암, 플립/미러, IRIS, WDR, D&N, SSNR, Shutter, SSDR, DIS), 피쉬아이 디워핑 모드, 홀웨이뷰 설정, 카메라 웹페이
PTZ제어GUI, 웹뷰어, SPC-2000
프리셋300 프리셋
스마트폰지원모델iOS, Android
프로토콜RTP, RTSP, HTTP, CGI(SUNAPI)
제어라이브 16채널(멀티 프로파일 지원), 재생 4채널
최대원격 사용자검색(3), 라이브유니캐스트(10)
RedundancyFailoverN+1
ARBSupport
Easy configurationP2P(QR code)

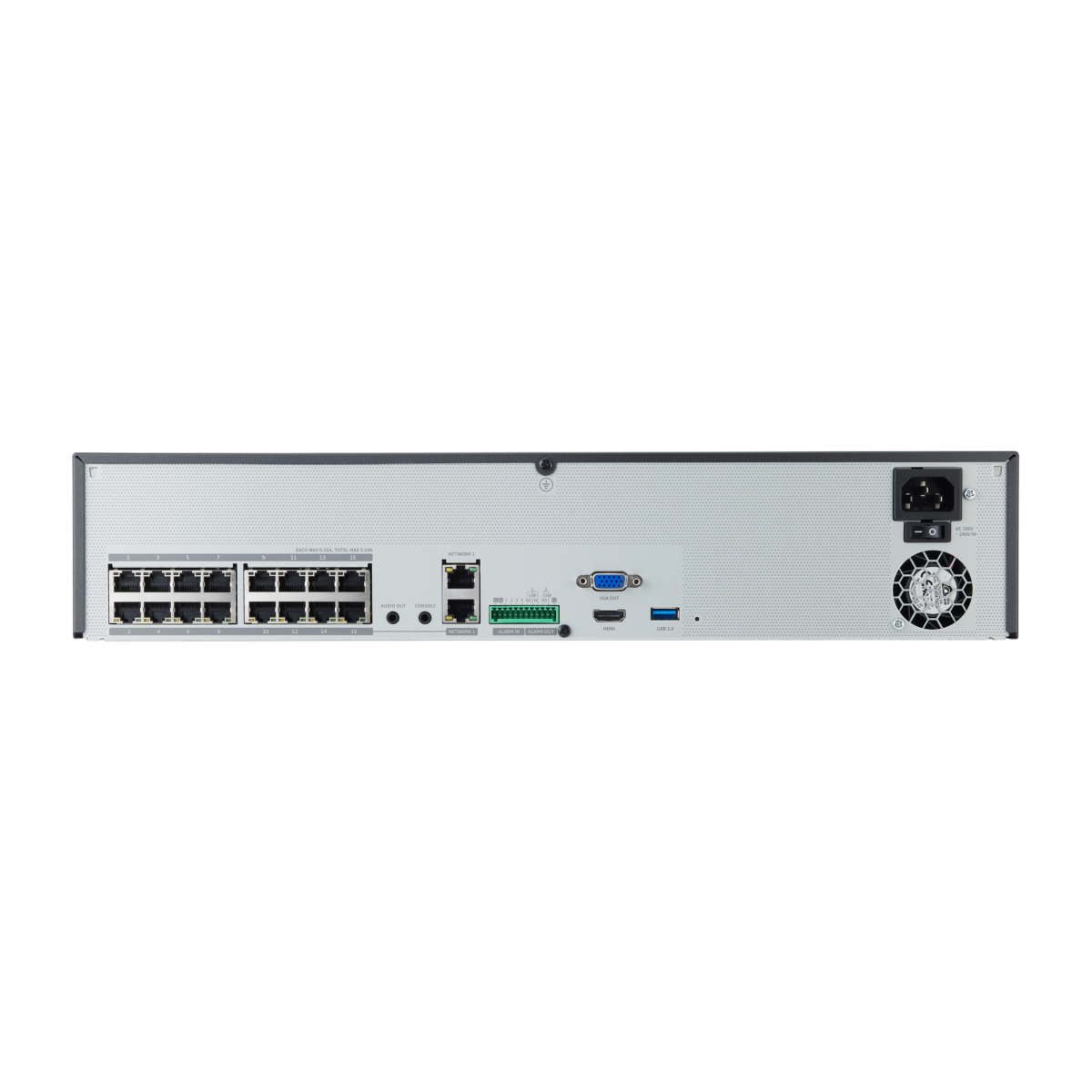

인터페이스

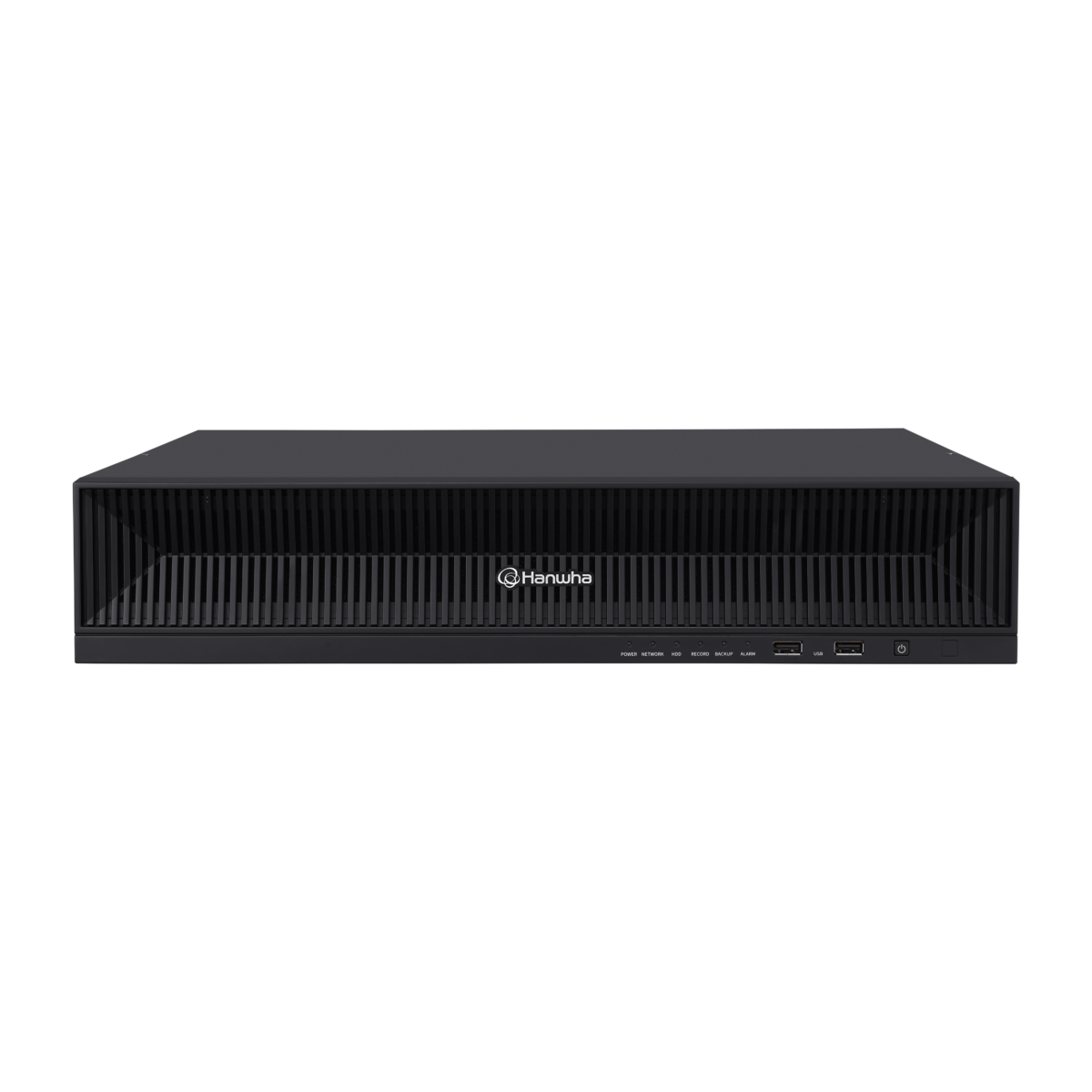

전면표시부HDD, Alarm, Power, Record, Backup, Network
Storage지원
HDMI1개 3840x2160 30Hz
VGA1920x1080 30Hz
오디오Out 1개 (3.5mm Audio Jack)
이더넷PoE+ RJ-45 16개 (LAN, 10/100), RJ-45 2개 (LAN/WAN 1Gbps)
알람In 4개, Out 2개
USB3개(전면 2 x USB 2.0, 후면 1 x USB 3.0)
전원 입력부AC 1개
시스템
로그로그정보최대 100,000 (System Log, Event Log each)
시스템 제어마우스, 키보드), 웹, 컨트롤러(SPC-2000)
지원 언어한국어
환경
동작온도0°C to +40°C(32℉ to 104℉)
동작습도20% ~ 85% RH
전원
입력전원100 ~ 240 VAC ±10%, 50/60Hz
소비전력Max. 310W
PoE 전력용량200W
None
색상 / 재질검정 / 메탈
외형치수 (WxHxD)440.0 x 89.8 x 428.4 mm
무게5.76Kg(12.70lb)
지능형 분석
AI 검색객체 분석Hanwha AI Camera 연동 지원
