카메라

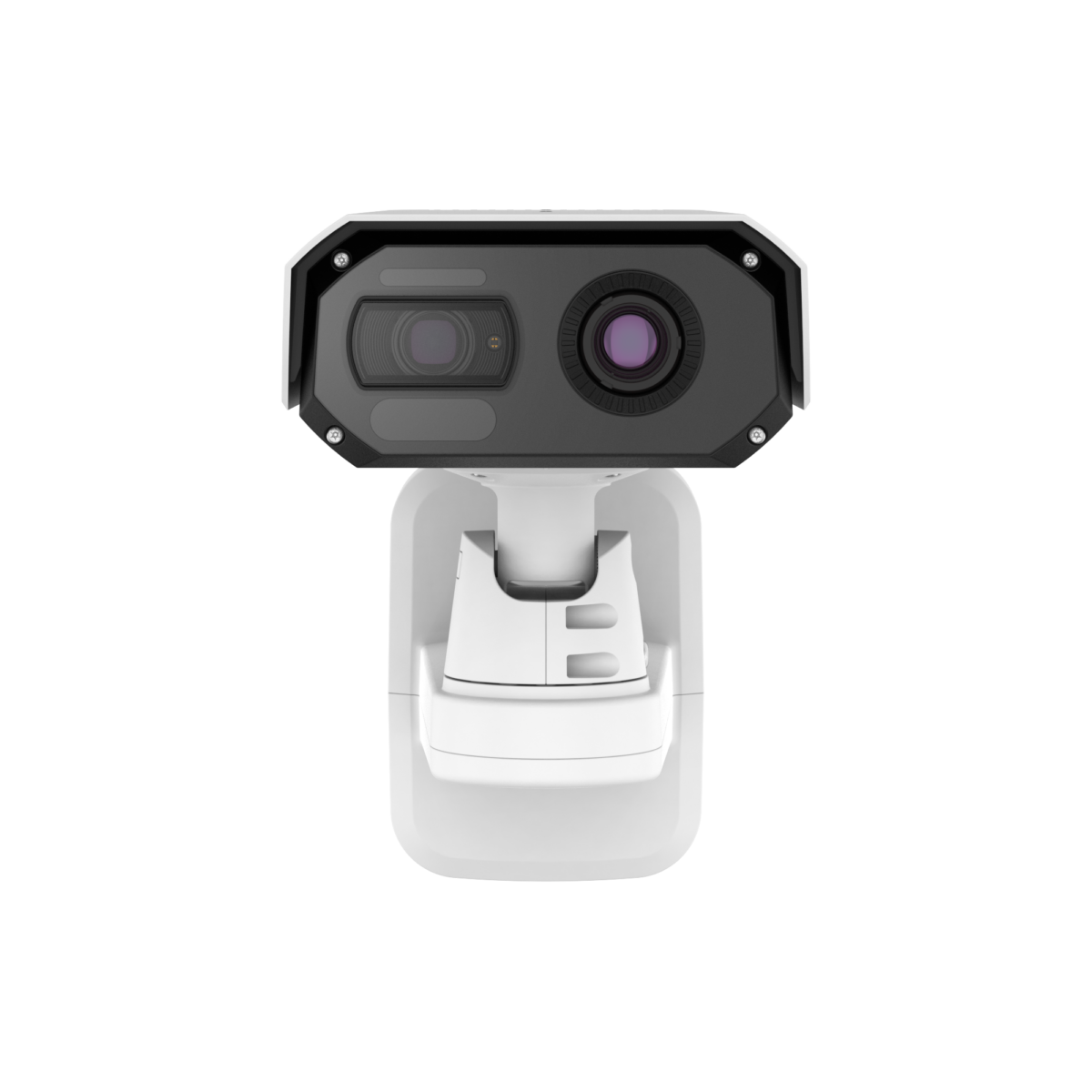

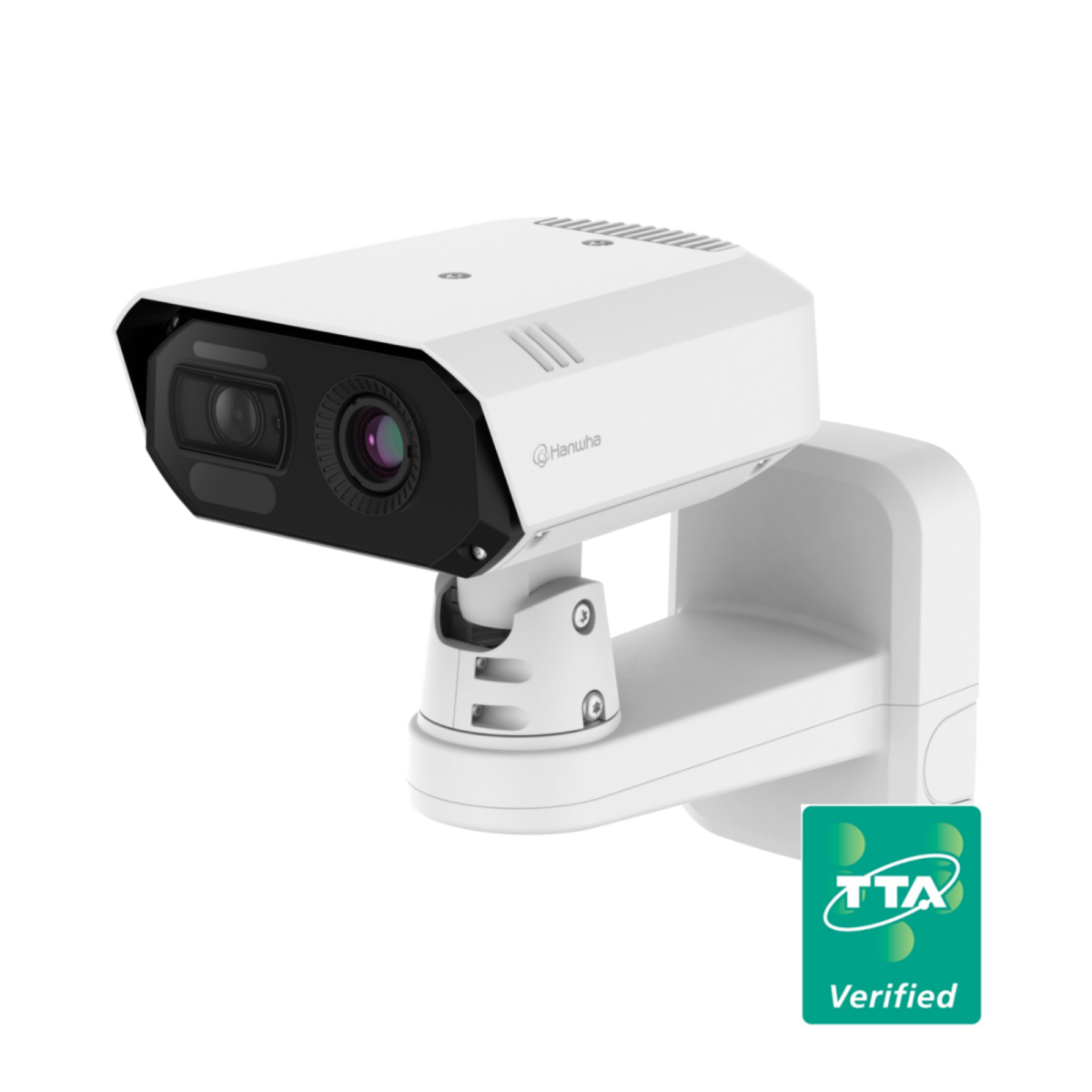

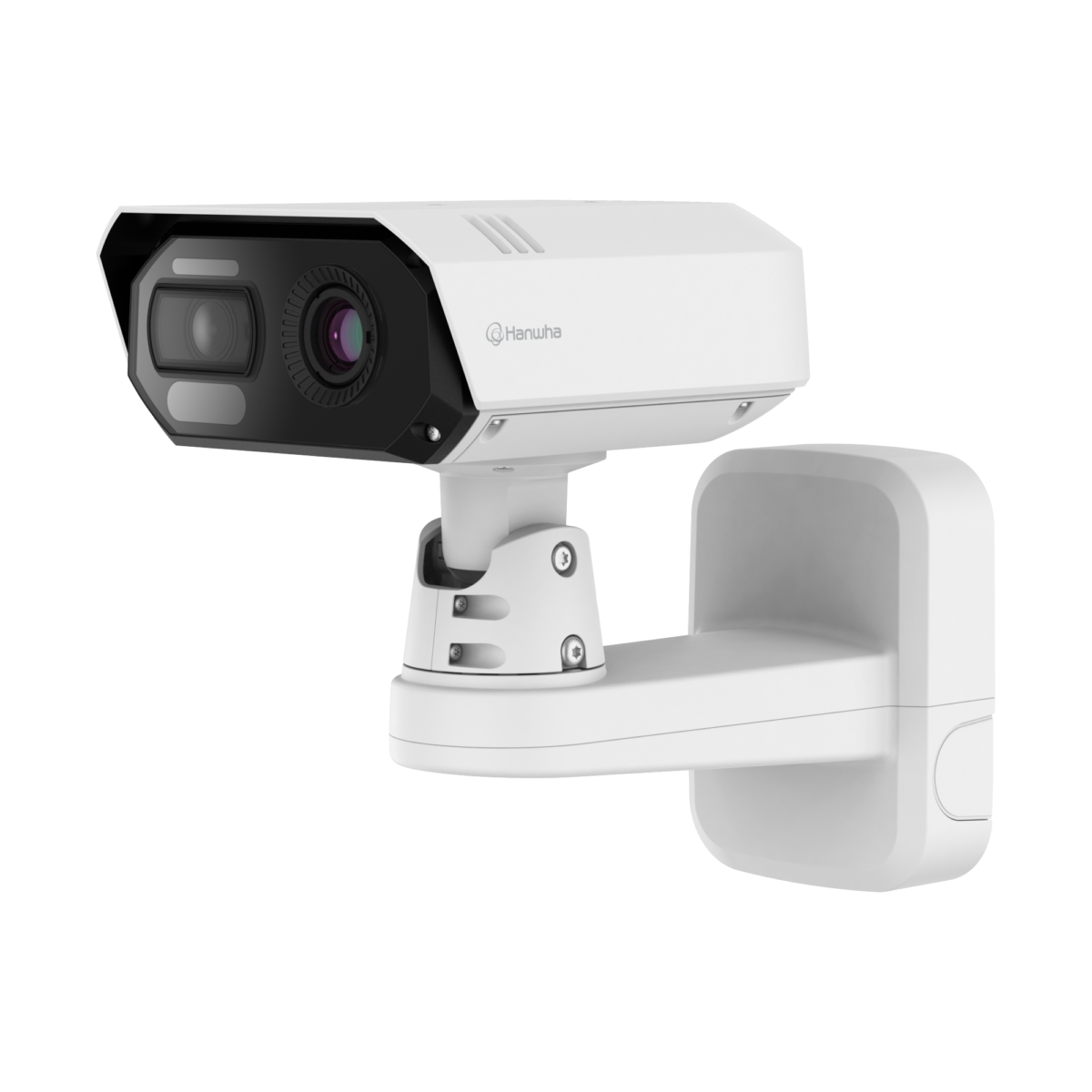

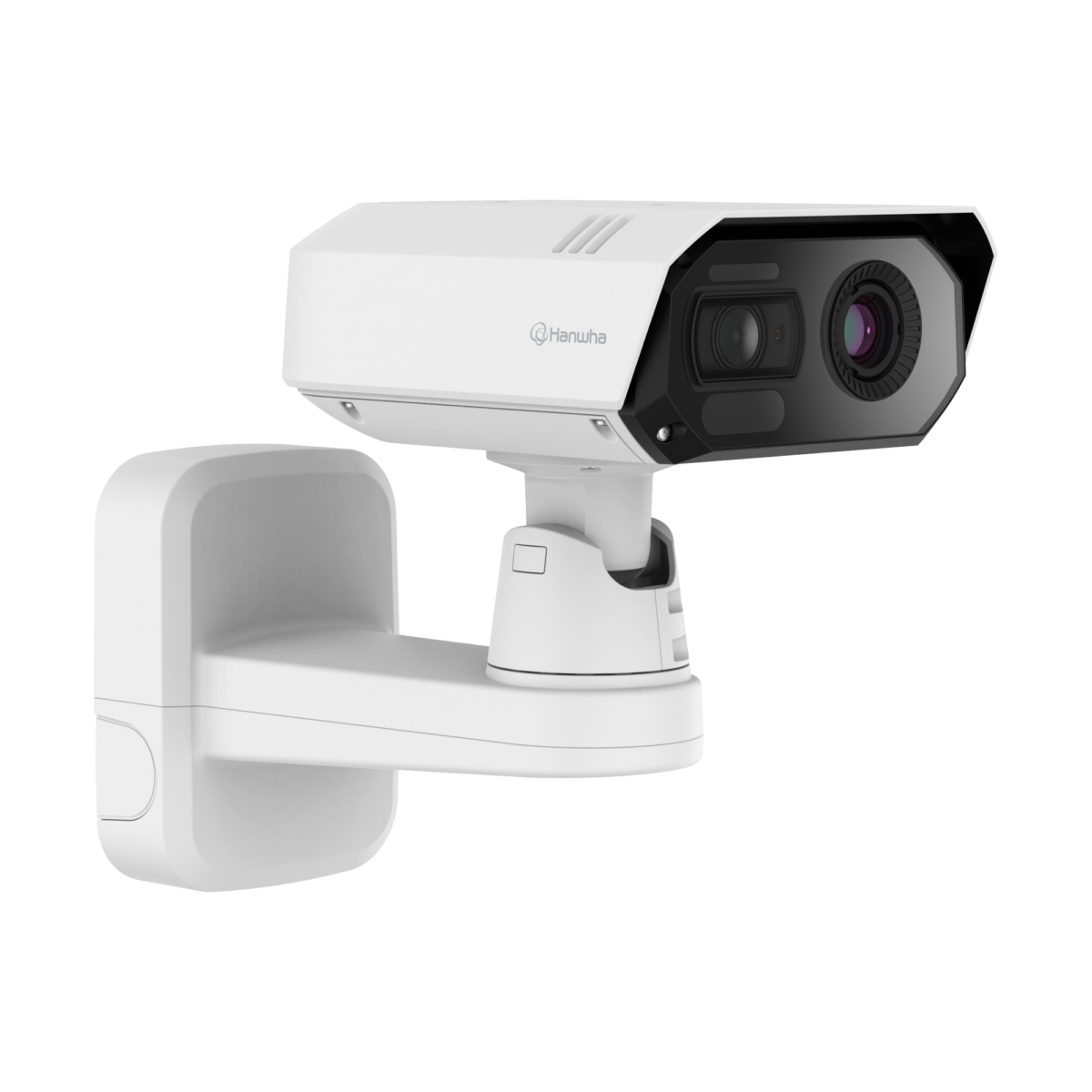

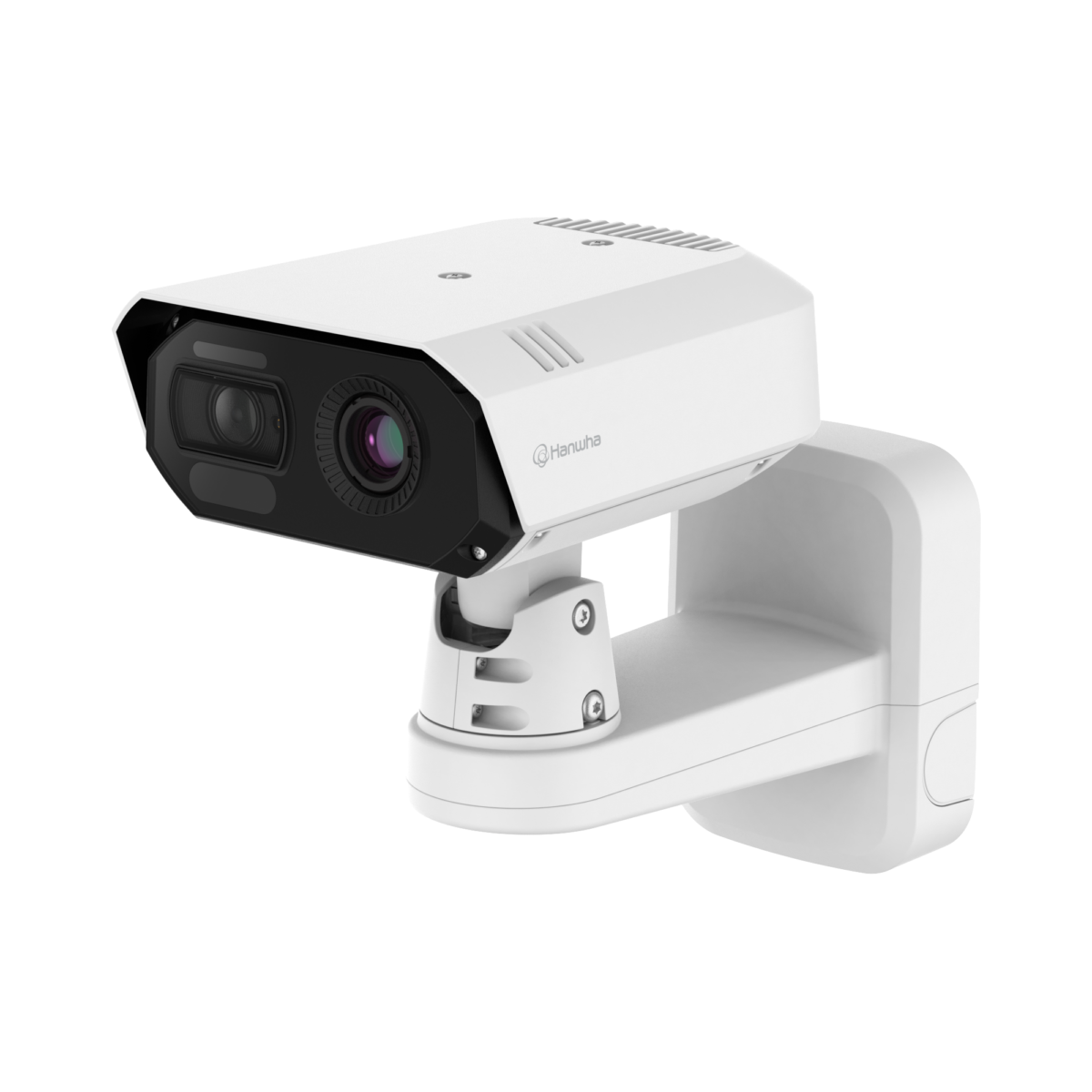

TNM-C4940TDRG

AI 온도표시형 Bi-spectrum 열화상 카메라

Key Features
• Bi-spectrum 멀티채널: VGA 열화상 & 8MP 실화상 센서
• 채널간 메타 데이터 영상 정보 분석
• 최대 프레임레이트 30fps(H.265/H.264)
• 화각 : 열화상(H) 50.0˚ & 실화상(H) 112.1°(광각)~47.5°(망원)
/ 열화상 9.1mm 고정 & 실화상 4.4~9.3mm(2.2배) IR 전동가변 렌즈
• Day & Night(ICR), WDR 120dB, WiseNR II (AI 엔진사용, 실화상)
• IR 가시거리 30m
• WiseStream III (AI 엔진사용, 실화상), WiseStream II (열화상)
• AI 엔진 기반 영상분석 (실화상)
• IP66/IP67, NEMA4X
• PoE+(IEEE802.3at), 12VDC
• 일체형 디자인
• 온도감지: -20°C~130°C(-4°F~266°F) / 10개의 8점 다각형 지원, 전체 영역 온도 정보 제공 / 하이브리드 팔레트, 스팟 온도 체크(추가기능)
영업팀 문의 DataSheet

["tta","tta-camera"]

  • 인증받은 자의 상호 : 한화비전㈜​
  • 인증번호 : TTA-IT-V-25-002​
  • 제조자/제조국가 : 한화비전㈜/대한민국, 베트남​
  • 인증년월일 : 2025.01.10.
     (유효기간:2025.1.10.부터 2028.1.09.까지)​
  • 인증 기준 : TCP-2012/R11 : 2024​
  • 인증 범위 : 공공기관용 IP카메라 보안 성능품질 Ver.1​
                      [보안 ☑    성능품질 ☐ ]

제품사양

영상 열화상 실화상
촬상 소자 비냉각식 마이크로 볼로미터 (640x480) 1/1.8" 8MP CMOS
해상도 640x480 (can be scaled up to 1280x960)
1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360 		3840x2160, 3072x1728, 2592x1944, 2688x1520, 2560x1440, 2048x1536, 1920x1080, 1600x1200, 1280x1024,1280x960, 1280x720, 1024x768,
800x600, 800x448, 720x576, 720x480, 640x480, 640x360
최대 프레임레이트 H.265/H.264: 최대 30fps/25fps
(전 채널 AI ON - Max. 15fps)
MJPEG: 최대 3fps 		H.265/H.264: 최대 30fps/25fps
(전 채널 AI ON - Max. 15fps)
MJPEG: 최대 1fps
NETD ＜60mK
픽셀 사이즈 12㎛
최저조도 Color: 0.06Lux(F1.3, 1/30sec)
BW: 0.004Lux(F1.3, 1/30sec), 0Lux(IR LED on)
영상 출력 USB : Micro USB Type B, 1280x720 설치용
렌즈
초점거리 9.1mm 고정 초점 렌즈 4.4~9.3mm(2.2x) 전동 가변 초점 렌즈
최대 구경비 F1.0 F1.3(Wide)~F2.15(Tele)
화각 H: 50.0°, V: 37.0°, D: 63.8°
(iFoV: 1.319 mRad ) 		H:112.1°(Wide)~47.5°(Tele) /
V:58.0°(Wide)~26.6°(Tele) /
D:137.5°(Wide)~54.6°(Tele)
최소 지근 거리 3.5m(11.48ft) Wide: 1.75m(5.74ft) / Tele: 5.21m(17.09ft)
포커스 제어 고정 초점 심플 포커스
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위 -170° ~ +170° / -40° ~ 50° / -　
카메라 기능
카메라 타이틀 최대 85자
Day & Night 자동(ICR)
역광보정 BLC, WDR, SSDR
Wide Dynamic Range WDR(120dB)
노이즈 제거 SSNR V, WiseNR II
영상 흔들림 보정 지원(자이로 센서 내장)
움직임감지 8개, 8점의 다각형 지원
프라이버시 기능 6개, 직사각형 지원
- 색상: 회색/검정/흰색
Gain Control 낮음 / 중간 / 높음
화이트발란스 ATW / AWC / 수동 / 실내 / 실외
LDC (렌즈왜곡보정) 지원
전자셔터 최소 / 최대 / 플리커 방지(2~1/12,000초)
사용자 선호 셔터 제어(AI엔진 기반)
지능형 분석 분류 가능한 객체: 사람/차량

BestShot 지원
AI엔진 기반 분석 이벤트
- 객체 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감)
분석 이벤트
- 움직임 감지 		분류 가능한 객체: 사람/얼굴/차량/번호판
Attributes: 차량(Type:car/bus/truck/motorcycle/bicycle)
BestShot 지원
AI엔진 기반 분석 이벤트
- 객체 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감)
분석 이벤트
- 디포커스 감지, 움직임 감지, 템퍼링, 안개 감지, 오디오 감지, 음원 분류, 충격 감지, 가상영역(나타남/사라짐)
비즈니스 인텔리전스 온도 데이터 분석
알람 입출력 구성 가능한 I/O 포트 4개
알람 트리거 지능형 분석, 네트워크 단절, 알람 입력, App 이벤트, 스케쥴, MQTT 구독
알람 이벤트 알람 트리거 발생시
- 파일 전송 및 업로드(비디오): FTP/SFTP
- 알림: e-mail
- 녹화: SD/SDHC/SDXC or NAS
- 알람 출력
- Handover: PTZ preset
- MQTT: 발행
오디오 입력 선택가능(마이크/라인입력)
오디오 출력 라인 출력
조명 타입 30m (98.42ft)
칼라 팔레트 Whitehot, Blackhot, Rainbow, Rainbow2, Sepia, Red, Iron, Custom
온도감지
온도 감지 범위 -20°C~130°C(-4°F~266°F)
온도 정확도 ±5°C(≤100°C), ±20%(>100°C)
* 이 온도 정확도는 상온에서 최소 물체 거리(MoD)를 기준값으로 테스트한 결과를 기반으로 합니다.
온도 감지 10개의 8점 다각형 지원, 전체영역 온도정보 제공
추가기능 하이브리드 팔레트, 스팟 온도 체크
네트워크
이더넷 Metal shielded RJ-45(10/100/1000BASE-T)
비디오 압축 H.265/H.264: Main/High, MJPEG
오디오 압축 G.711 u-law / G.726 Selectable
G.726(ADPCM) 8KHz, G.711 8KHz
G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps
AAC-LC: 48Kbps at 16KHz
스마트 압축 WiseStreamⅡ Manual(5ea area), WiseStreamⅢ
화질 제어 H.264/H.265: 비트레이트 레벨 제어
MJPEG: 비트레이트 레벨 제어
비트레이트 제어 H.264/H.265: CBR or VBR
MJPEG: VBR
스트리밍 유니캐스트(최대 6명) / 멀티캐스트
멀티 스트리밍(채널별 최대 3개 프로파일)
프로토콜 IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP (TCP, UDP Unicast), MQTT
응용 인터페이스 ONVIF Profile S/T/M
SUNAPI(HTTP API)
Wisenet open platform (실화상 채널)
보안
OS / 펌웨어 보호 펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명
사용자 인증 Digest Authentication
네트워크 인증 IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신 HTTPS, WSS(WebSocket Secure)
접근제어 IP 기반 접근제어
데이터 보호 인증정보 암호화, ZIP 압축 암호화
감사(audit) Access / System / Event Log management
Device ID 기기인증서(Hanwha Private Root CA)
Secure Storage HTPM(Hanwha Trusted Platform Module), SD카드 암호화
보안 인증 IP카메라 보안 성능품질 TTA Verified 인증, TPM with FIPS 140-2 level 2
일반
웹페이지 언어 English, Korean, Chinese, French, Italian, Spanish, German, Japanese, Russian, Portuguese, Czech, Polish, Turkish, Dutch, Hungarian, Greek
Edge Storage Micro SD/SDHC/SDXC 2슬롯 512GB
메모리 4608MB RAM, 512MB Flash
동작 환경 및 전원
동작 온도 / 습도 -40°C to +60°C(-58°F to +140°F)
* Start up should be done at above -30°C
0~95% RH(non-condensing)
보관 온도 / 습도 -50°C~+60°C(-58°F~+140°F) / 0~90% RH
규격 인증 IP66/IP67, IK10, NEMA4X, NEMA TS 2(2.2.8, 2.2.9)
전원 PoE+(IEEE802.3at, Class4), 12VDC
소비 전력 PoE+ : 최대 25.5W, 표준 16.0W
12VDC : 최대 21.5W, 표준 14.0W
외관
색상 / 재질 화이트 / 알루미늄
RAL 코드 RAL9003
제품 사이즈 / 무게 353.4(W)x287.5(H)x191.2(D)mm, 4.53kg
Certifications & Standards
EMC (전자파) FCC 47 CFR 15 Subpart B Class A
ICES-3(A)/NMB-3(A)
CE/UKCA
- EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3
VCCI CISPR 32 Class A
RCM AS/NZS CISPR 32 Class A
안전 UL/CSA 62368-1
KC 62368-1
환경 IEC/EN 60529 IP66/IP67, IEC/EN 62262 IK10
NEMA 250 type 4X, NEMA TS-2
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF) Wide: 51.7m(169.94ft) / Tele: 174.5m(572.64ft)
Observe (63PPM/ 19PPF) Wide: 20.7m(67.85ft) / Tele: 69.8m(229.06ft)
Recognize (125PPM/ 38PPF) Wide: 10.3m(33.93ft) / Tele: 34.9m(114.53ft)
Identify (250PPM/ 76PPF) Wide: 5.2m(16.96ft) / Tele: 17.5m(57.26ft)
