Positioning

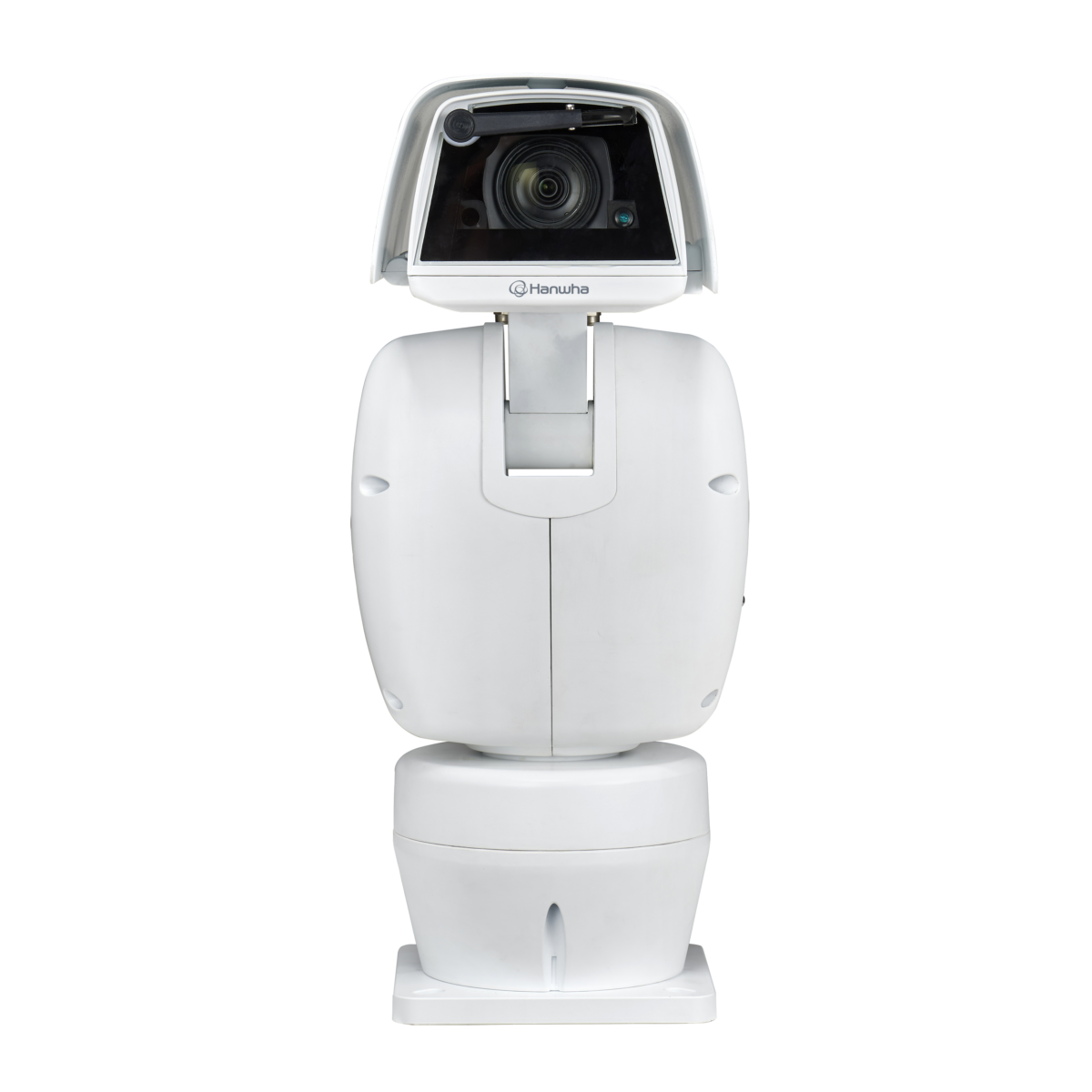

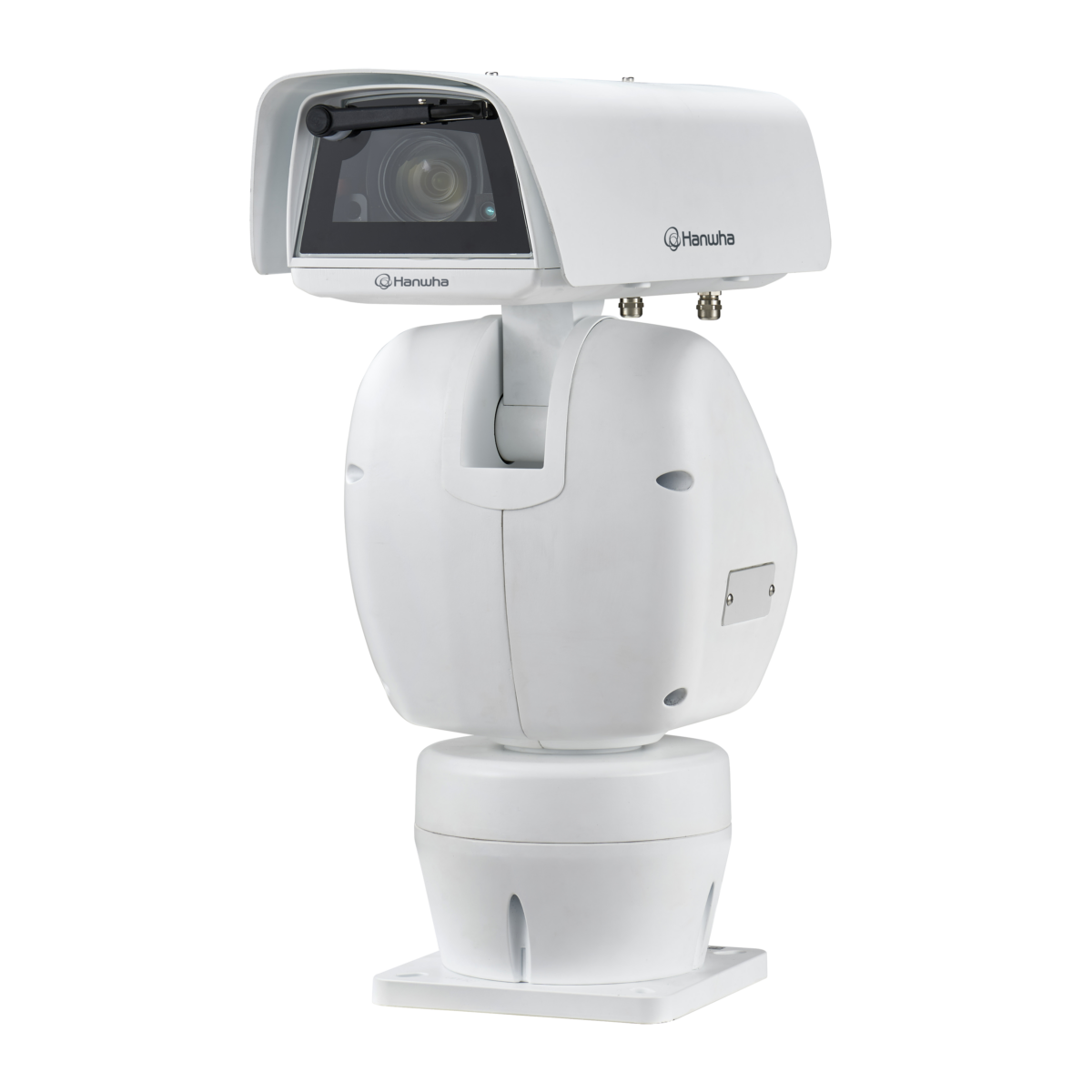

TNU-6321

2MP 32배 포지셔닝 카메라

Key Features

• 최대 2메가픽셀 60fps 네트워크 카메라
• 화각(H): 61.8°(광각)~2.19°(망원) / 32배 (4.44 ~ 142.6mm) 광학 줌, 16배 디지털 줌
• 틸트 -90도 ~ 40도 팬 360도의 넓은 모니터링 범위
• 와이퍼/히터 기본 탑재

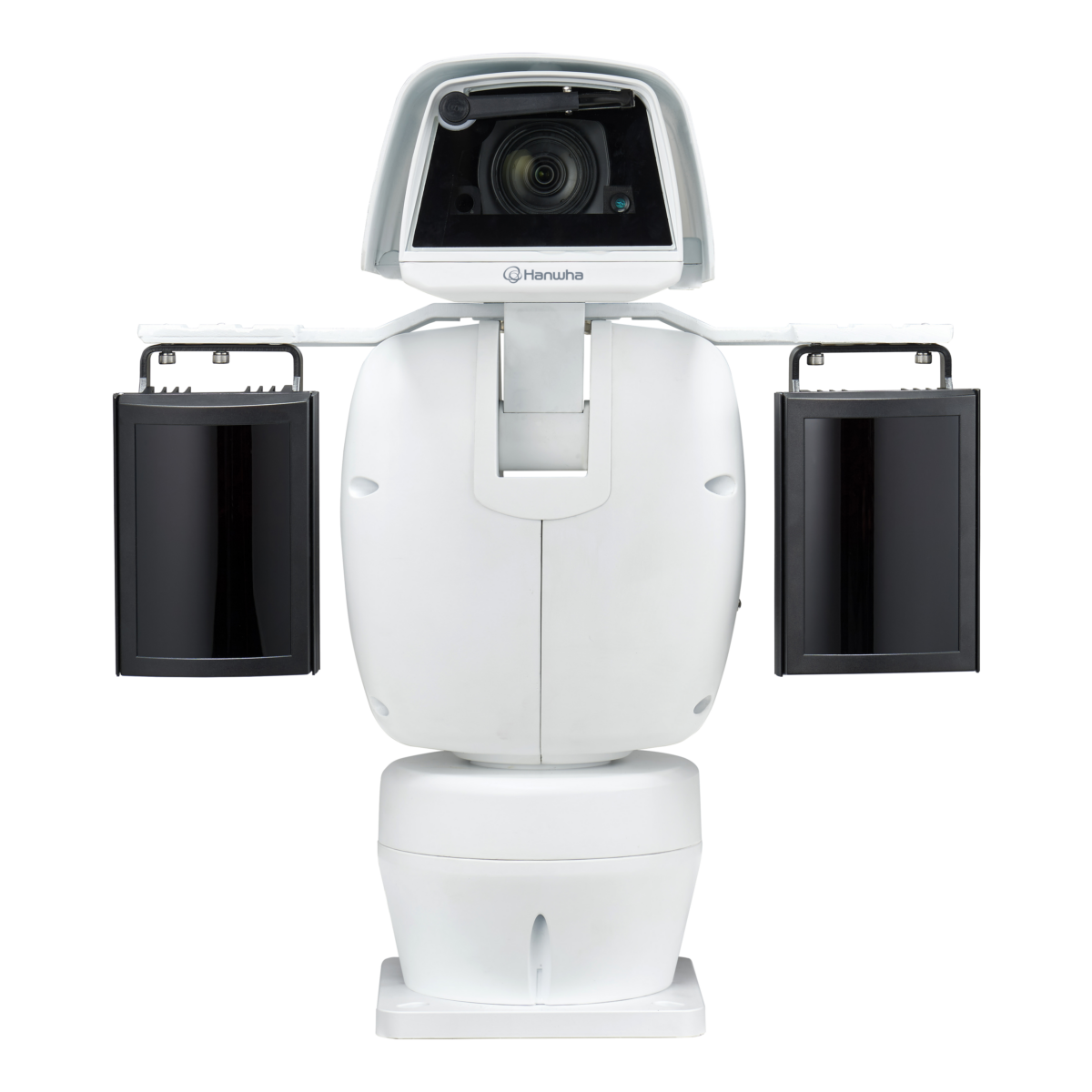

• IR 투광기(SPI-50) 별매

영업팀 문의 DataSheet

["camera","network","positioning"]

개요

광역 모니터링과
혹독한 외부 환경 최적화

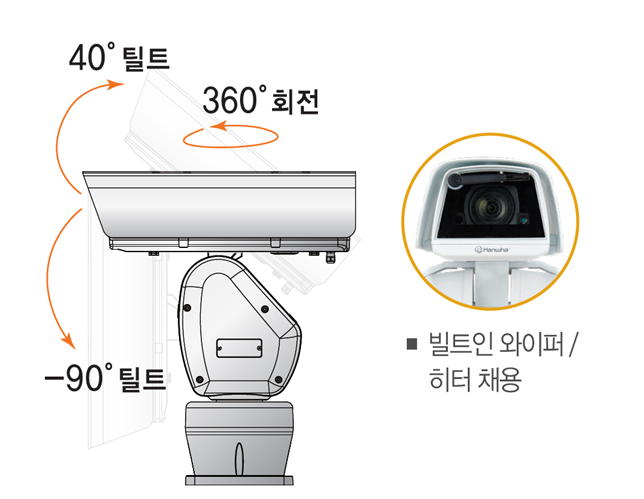

TNU-6321 네트워크 포지셔닝 카메라는 아래로 90° 위로는 40°의 넓은 화각과 빠른 360° 회전 속도 지원으로 빈틈없는 모니터링이 가능합니다.
와이퍼와 히터 장착으로 눈, 비, 이물질 등을 제거해 시야를 확보하고, 방수∙방진 규격(IP66) 획득 및 저온∙고온 환경에서 작동 가능해 외부 환경에 최적화 되었습니다.


어두운 환경에서도
선명한 원거리 모니터링 지원

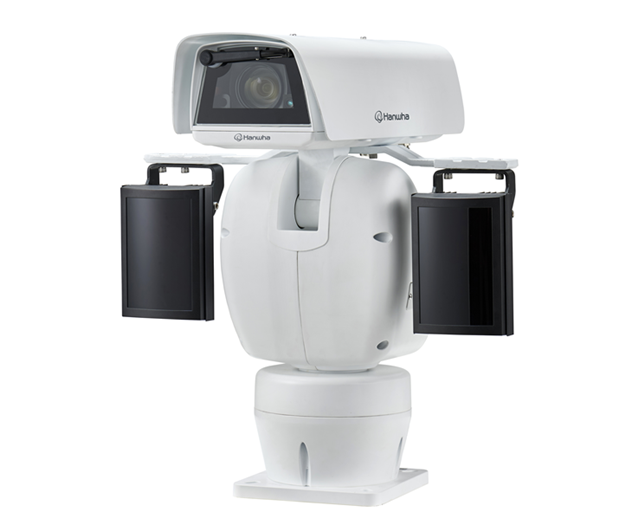

빛이 없는 어두운 환경에서도 IR 투광기(SPI-50 별매) 장착 시 최대 200미터까지 가시거리를 확보하고, 최대 255개까지 특정 모니터링 영역 설정이 가능해 24시간 빈틈 없는 보안 모니터링이 가능합니다.
1대의 카메라로 넓은 모니터링 범위를 커버할 수 있어 공항, 항구, 외곽 경계 지역 보안 모니터링 등 다양한 환경에 적용 가능합니다.




제품사양

영상
촬상 소자크기1/2.8"
종류CMOS
해상도1920x1080, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360, 320x240
최대 프레임레이트H.265/H.26460fps/50fps(60Hz/50Hz)
MJPEG30fps
최저조도 (Lux)컬러(1/30초, 30IRE)0.05
흑백(1/30초, 30IRE)0.005
영상 출력CVBS: 1.0 Vp-p / 75Ω composite 설치용
렌즈
초점거리 (mm)4.44~142.6
줌 배율광학32x
최대 구경비 (F number)광각1.6
협각4.4
화각수평61.8˚~2.19˚
수직36.2˚~1.24˚
최소 지근 거리1.5m(4.92ft)
포커스 제어자동, Oneshot AF
렌즈 타입DC auto iris
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위팬360˚ Endless
틸트-90˚~40˚
팬 속도프리셋최대 120°/초
수동0.036°/초~120°/초
틸트 속도프리셋최대 40°/초
수동0.012°/초~40°/초
시퀀스프리셋(255개), 스윙, 그룹(6개), 투어, 오토런, 스케쥴
프리셋 정확도±0.3°
카메라 기능
방향 표시기지원
Day & Night자동(ICR)
역광보정BLC, HLC, WDR, SSDR
Wide Dynamic Range (dB)120
노이즈 제거SSNRⅤ
영상 흔들림 보정지원
안개제거지원
움직임 감지수량8개
형태8점의 다각형 지원
Gain Control낮음, 중간, 높음
화이트발란스ATW, AWC, 수동, 실내, 실외
전자셔터모드최소, 최대, 플리커 방지
속도 범위1~1/12,000초
알람 입출력입/출력입력 1개, 출력 1개
알람 트리거지능형 분석, 네트워크 단절, 알람 입력
알람 트리거 발생시 이벤트파일 전송 및 업로드(이미지): 이메일/FTP, 알림: 이메일, 녹화: 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화, 알람 출력, 핸드오버: PTZ 프리셋
오디오 입력선택가능(마이크 입력/라인 입력)
오디오 출력라인 출력
물기 제거지원(와이퍼)
지능형 분석
분석 이벤트일반디포커스 감지, 움직임 감지, 템퍼링, 안개 감지, 얼굴 감지, 오디오 감지, 가상영역(배회, 침입, 들어감/나감, 나타남/사라짐)
네트워크
이더넷RJ-45(10/100BASE-T)
비디오 압축H.265/H.264: Main/Baseline/High, MJPEG
오디오 압축G.711 u-law /G.726 선택 가능, G.726(ADPCM) 8KHz, G.711 8KHz, G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps, AAC-LC: 48Kbps at 16KHz
스마트 압축수동, WiseStreamⅡ
비트레이트 제어H.265/H.264: CBR 또는 VBR, MJPEG: VBR
스트리밍유니캐스트최대 20명
멀티캐스트지원
멀티 스트리밍최대 10개 프로파일
프로토콜IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, SRTP(TCP, UDP Unicast), PIM-SM
응용 인터페이스ONVIFS, G, T
기타SUNAPI(HTTP API), Hanwha Vision Open Platform
클라우드 직접 연결옵션 (게이트웨이 필요)
일반
메모리RAM1GB
Flash256MB
Edge StorageMicro SD/SDHC/SDXC최대 256GB 1슬롯
동작 환경 및 전원
동작 조건온도-40°C~+55°C
습도0~90% RH(non-condensing)
보관 조건온도-40°C~+60°C
습도0~90% RH(non-condensing)
전원24VAC
소비 전력24VACMax. 100W(Heater On), typical 25W(Heater Off)
외관
색상화이트
재질알루미늄
RAL 코드RAL9003
제품 치수219(W)×528.2(H)×460(D)mm(8.62x20.79x18.11")
제품 무게14,000g(30.86lb)
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF)광각64.2m(210.50ft)
협각2,009.0m(6,591.31ft)
Observe (63PPM/ 19PPF)광각25.7m(84.20ft)
협각803.6m(2,636.53ft)
Recognize (125PPM/ 38PPF)광각12.8m(42.10ft)
협각401.8m(1,318.26ft)
Identify (250PPM/ 76PPF)광각6.4m(21.05ft)
협각200.9m(659.13ft)
