Multi-sensor

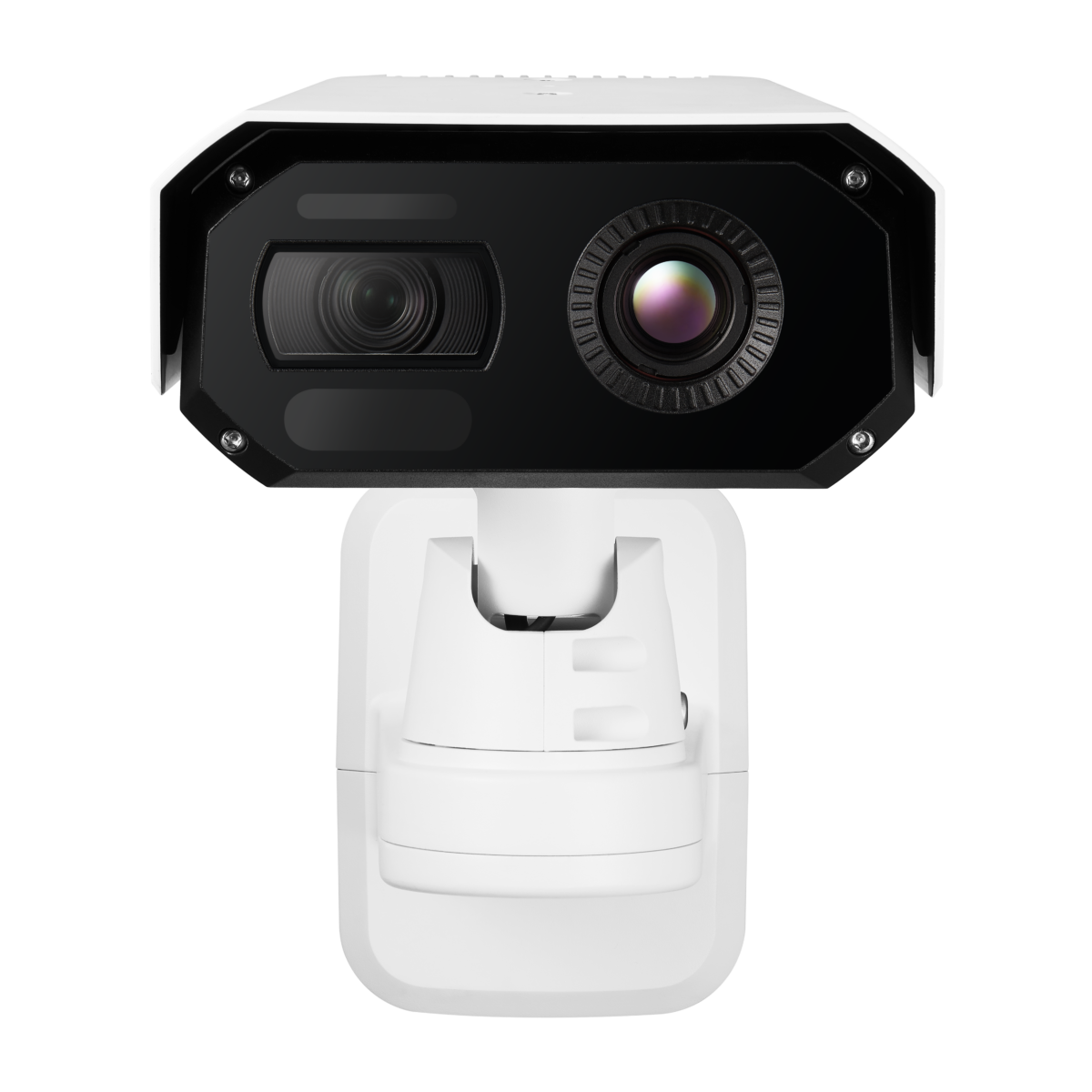

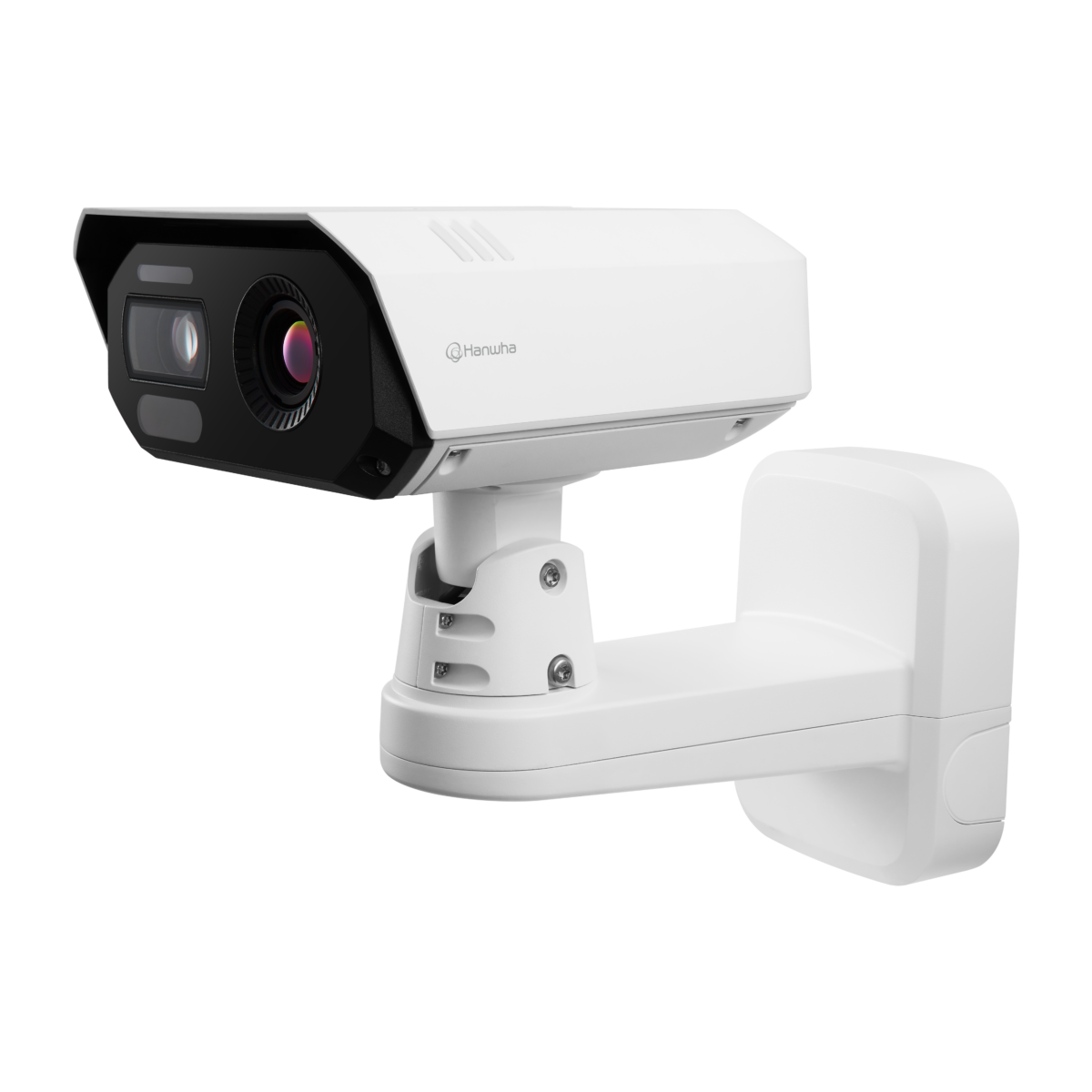

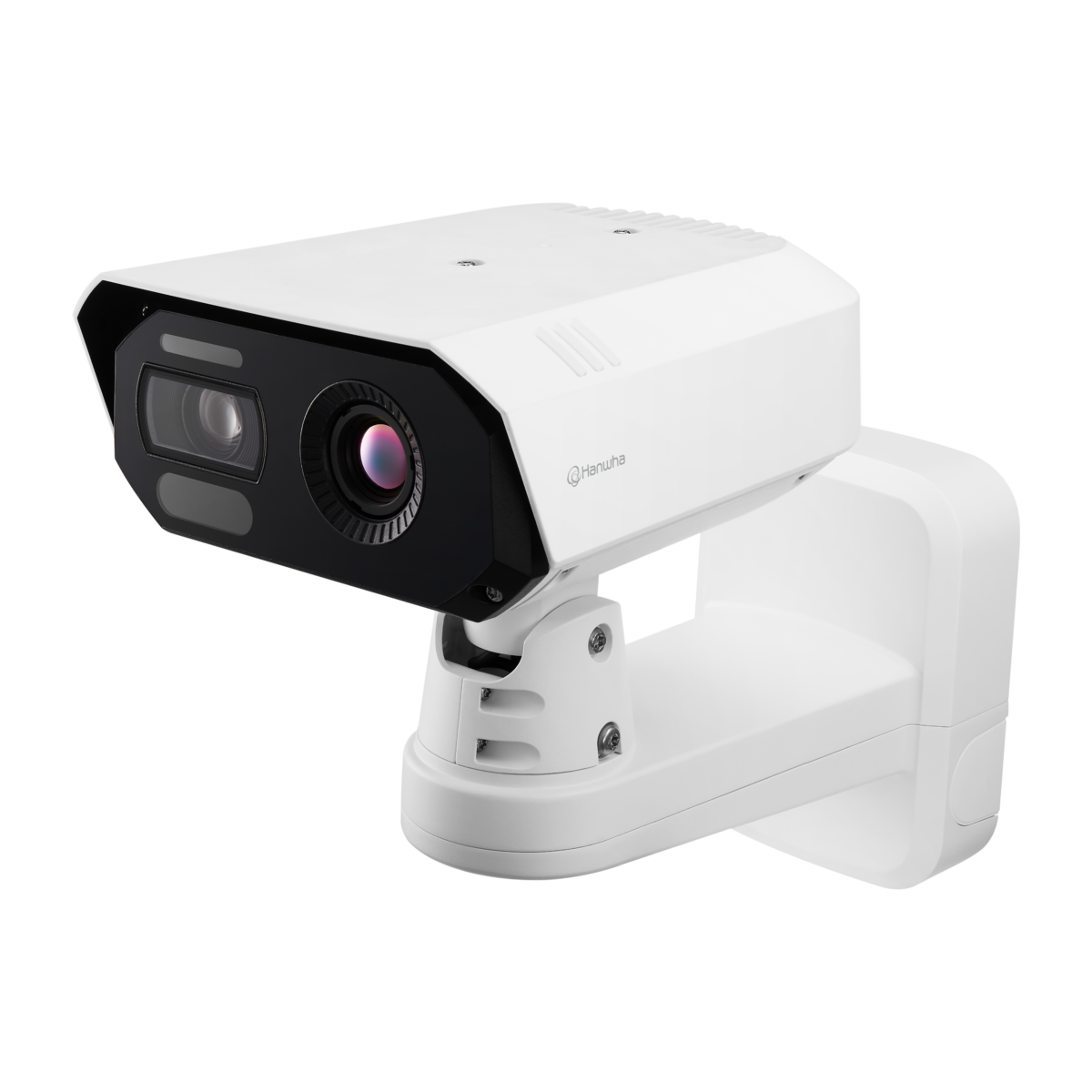

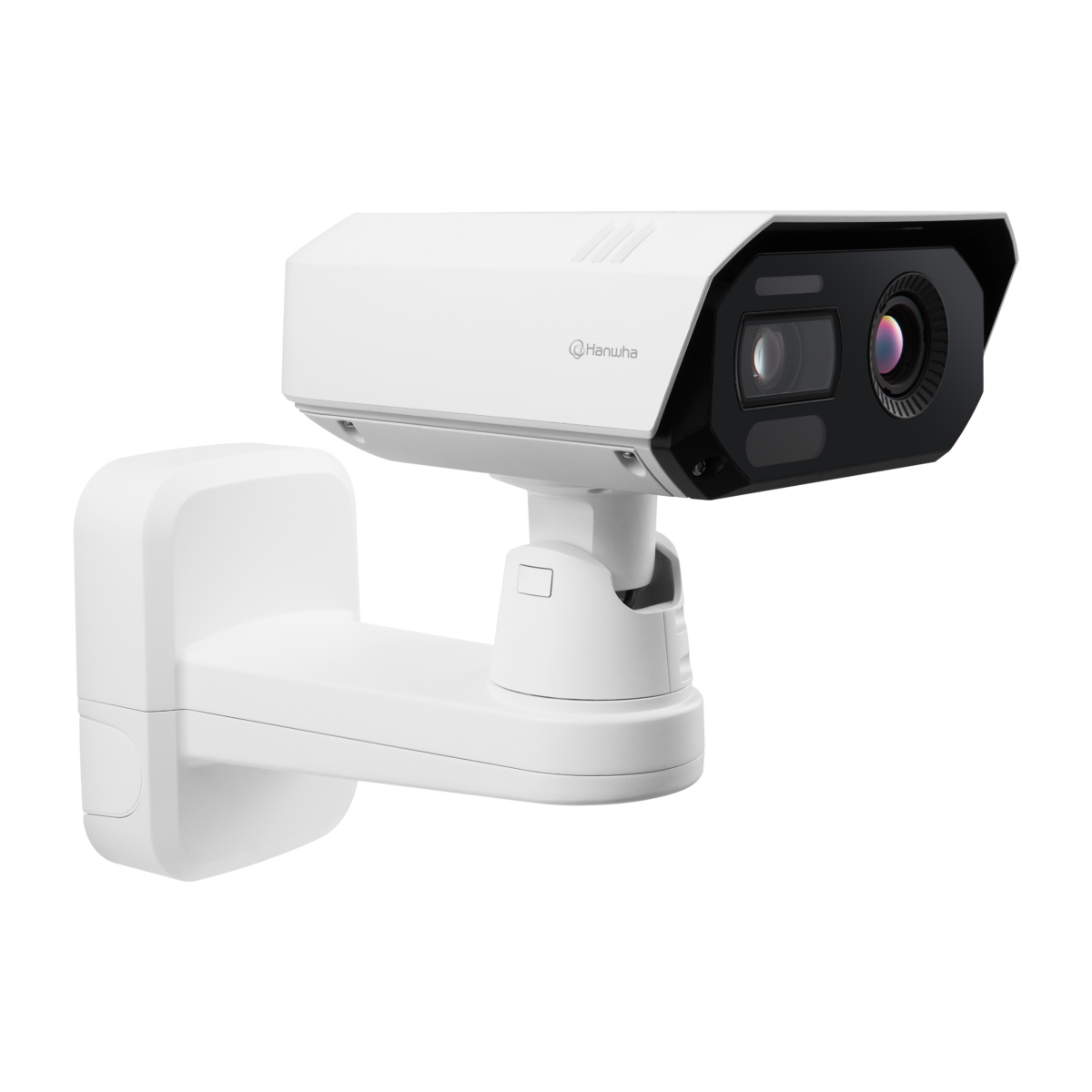

TNM-C4960TD

AI Bi-spectrum 열화상 카메라

Key Features

• Bi-spectrum 멀티채널: VGA 열화상 & 8MP 실화상 센서
• 채널간 메타 데이터 영상 정보 분석
• 최대 프레임레이트 30fps(H.265/H.264)
• 화각 : 열화상(H) 17.4˚ & 실화상(H) 42.0°(광각)~15.0°(망원)
/ 열화상 25mm 고정 & 실화상 10.9~29mm(2.6배) 전동가변 렌즈
• Day & Night(ICR), WDR 120dB, WiseNR II (AI 엔진사용, 실화상)
• WiseStream III (AI 엔진사용, 실화상), WiseStream II (열화상)
• AI 엔진 기반 영상분석 (실화상)
• IP66/IP67, NEMA4X
• PoE+(IEEE802.3at), 12VDC
• 일체형 디자인

영업팀 문의 DataSheet

["camera","network","multi-sensor"]

엣지 컴퓨팅과 엣지 AI는 소스에 더 가까운 곳에서 데이터를 처리함으로서 데이터를 전송하는 지연시간을 없애고 실시간으로 분석할 수 있습니다. 이러한 실시간 처리는 보안시스템의 즉각적 대응 능력을 향상시킵니다.

자세히 보기

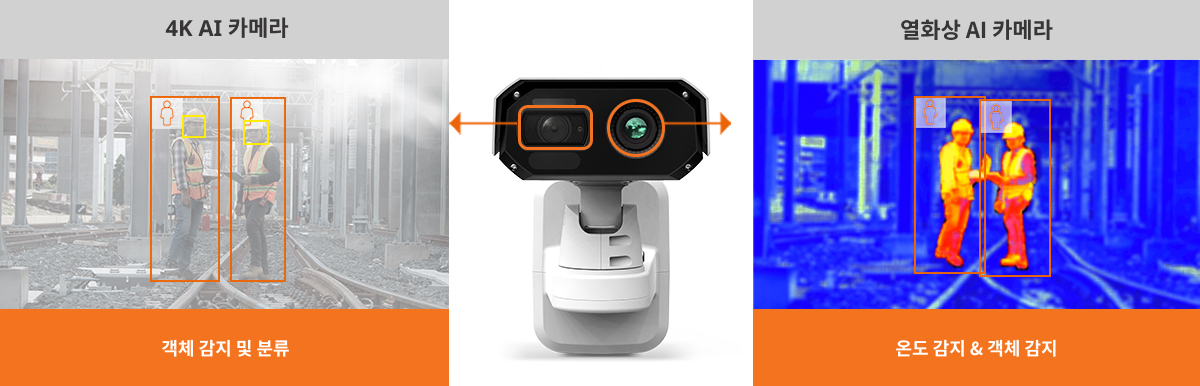

Bi-spectrum AI 카메라로 AI 객체 감지와 온도 감지를 동시에

AI 기반의 Bi-spectrum 카메라는 4K 해상도로 각 사람을 개별적으로 감지합니다.
Bi-spectrum 카메라의 열화상 영상은 날씨나 조명 조건이 좋지 않아 육안으로 객체를 구분할 수 없는 경우, 객체와 배경의 온도 차이를 이미지로 제공하여 정확하게 모니터링합니다.

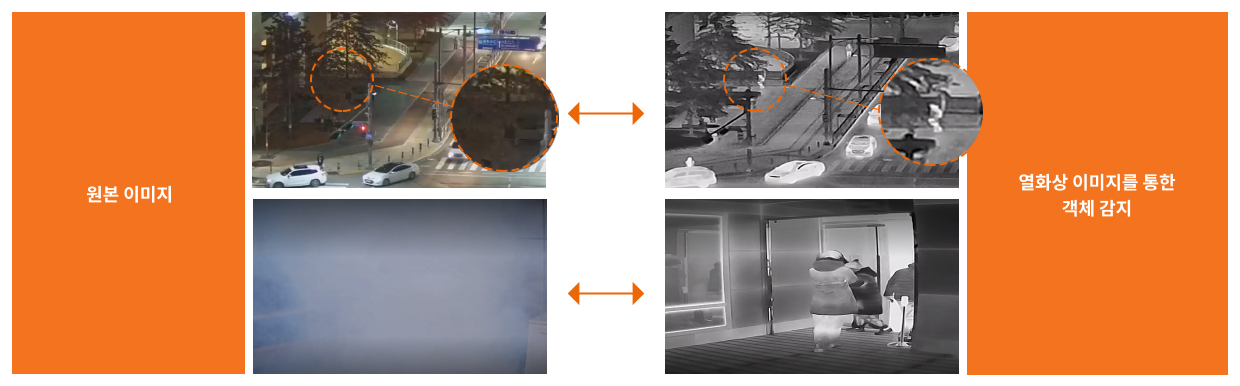

열화상 이미지를 통해 거리가 멀고 실화상 이미지로 볼 수 없는 환경에서도 객체 감지

거리가 멀거나 어두운 환경에서는 객체를 구별하는 것이 어렵지만, Bi-spectrum 열화상 카메라를 사용하여 객체를 명확하게 모니터링할 수 있습니다.

제품사양

영상
촬상 소자크기1/1.8"
종류비냉각식 마이크로 볼로미터 (640x480)CMOS
해상도1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x3603840x2160, 3072x1728, 2688x1520, 2592x1944, 2560x1440, 2048x1536, 1920x1080, 1600x1200, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360
최대 프레임레이트H.265/H.26430fps/25fps(60Hz/50Hz)30fps/25fps(60Hz/50Hz)
MJPEG3fps1fps
기타최대 15fps, 각 채널 AI on일 경우최대 15fps, 각 채널 AI on일 경우
스펙트럼 범위8~14㎛
NETD<60mK
픽셀 사이즈12㎛
최저조도 (Lux)컬러(1/30초, 30IRE)0.06
흑백(1/30초, 30IRE)0.005
영상 출력USB: Micro USB Type B
렌즈
초점거리 (mm)2510.9~29
최대 구경비 (F number)광각1.01.7
협각1.73
화각수평17°42°(Wide)~15°(Tele)
수직13°23°(Wide)~8°(Tele)
대각22°49°(Wide)~17°(Tele)
iFoV0.48mRad
최소 지근 거리26m(85.30ft)2.5m(8.20ft)
포커스 제어고정심플 포커스
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위팬-170°~+170°
틸트-40°~50°
시퀀스프리셋(255개)
카메라 기능
Day & Night자동(ICR)
역광보정BLC, WDR, SSDR
Wide Dynamic Range (dB)120
노이즈 제거WiseNRⅡ(AI엔진 기반), SSNRⅤ
디지털 영상 흔들림 보정지원(자이로 센서 내장)
움직임 감지수량8개
형태8점의 다각형 지원
프라이버시 기능수량6개
형태직사각형 지원
색상 / 옵션회색, 검정, 흰색
Gain Control낮음, 중간, 높음
화이트발란스ATW, AWC, 수동, 실내, 실외
LDC (렌즈왜곡보정)지원
전자셔터모드최소, 최대, 플리커 방지, 사용자 선호 셔터 제어(AI엔진 기반)
속도 범위1/5~1/12,000초
알람 입출력입/출력구성 가능한 I/O 포트 4개
알람 트리거지능형 분석, 네트워크 단절, 알람 입력
알람 트리거 발생시 이벤트파일 전송 및 업로드(이미지): 이메일/FTP, 알림: 이메일, 녹화: 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화, 알람 출력, 핸드오버: PTZ 프리셋, HTTP/HTTPS/TCP를 통한 메시지 전송, 음원 재생
오디오 입력선택가능(마이크 입력/라인 입력)
오디오 출력라인 출력
칼라 팔레트Whitehot, Blackhot, Rainbow, Rainbow2, Sepia, Red, Iron, Custom
지능형 분석
분류 가능한 객체사람, 차량사람, 얼굴, 차량, 번호판
Attributes차량타입(car, bus, truck, motorcycle, bicycle)
썸네일BestShotBestShot
분석 이벤트AI엔진 기반객체 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감), 멈춘 차량, 교통 체증객체 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감), 멈춘 차량, 교통 체증
일반움직임 감지, 온도 변화 감지디포커스 감지, 움직임 감지, 템퍼링, 오디오 감지, 음원 분류, 충격 감지, 가상영역(배회, 침입, 들어감/나감, 나타남/사라짐)
비즈니스 인텔리전스일반차량 카운팅차량 카운팅
네트워크
이더넷Metal shielded RJ-45(10/100/1000BASE-T)
비디오 압축H.265/H.264: Main/High, MJPEG
오디오 압축G.711 u-law /G.726 선택 가능, G.726(ADPCM) 8KHz, G.711 8KHz, G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps, AAC-LC: 48Kbps at 16KHz
스마트 압축수동, WiseStreamⅡ
비트레이트 제어H.265/H.264: CBR 또는 VBR, MJPEG: VBR
스트리밍유니캐스트최대 6명
멀티캐스트지원
멀티 스트리밍최대 3개 프로파일
프로토콜IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast)
응용 인터페이스ONVIFS, T
기타SUNAPI(HTTP API), Hanwha Vision Open Platform
클라우드 직접 연결지원
보안
OS / 펌웨어 보호펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명
사용자 인증Digest authentication
네트워크 인증IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신HTTPS, WSS(WebSocket Secure)
접근제어IP 기반 접근제어
데이터 보호인증정보 암호화, ZIP 압축 암호화
감사(audit)Access / System / Event 로그 기록관리
Device ID기기인증서(Hanwha Vision Root CA)
Secure StorageHTPM(Hanwha Trusted Platform Module), SDcard 암호화
보안 인증TPM 2.0 with FIPS 140-2 level2
일반
메모리RAM4GB
Flash512MB
Edge StorageMicro SD/SDHC/SDXC최대 256GB 2슬롯(합계 512GB)
동작 환경 및 전원
동작 조건온도-40°C~+60°C
습도0~95% RH(non-condensing)
기타기동온도 -30°C 이상
보관 조건온도-50°C~+60°C
습도0~90% RH(non-condensing)
전원PoE+(IEEE802.3at, Class4), 12VDC
소비 전력PoEMax. 23.5W, Typ 16.0W
12VDCMax. 19.5W, Typ 14.0W
외관
색상화이트
재질알루미늄
RAL 코드RAL9003
제품 치수353.4(W)x287.5(H)x191.2(D)mm(13.92x11.32x7.53")
제품 무게4.53kg(9.99lb)
Certifications & Standards
EMCFCC 47 CFR 15 Subpart B Class A, ICES-3(A)/NMB-3(A), CE/UKCA - EN55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3, VCCI CISPR 32 Class A, RCM AS-NZS CISPR 32 Class A, KS C 9832 Class A, KS C 9835
안전UL 62368-1, CAN/CSA C22.2 NO. 62368-1
환경IEC 60529 IP66, IEC 60529 IP67, IEC 62262 IK10, NEMA TS 2-2013 (2.2.7, 2.2.8, 2.2.9), NEMA 250 type 4X
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF)광각200.1m(656.40ft)
협각583.4m(1913.89ft)
Observe (63PPM/ 19PPF)광각80.0m(262.56ft)
협각233.3m(765.56ft)
Recognize (125PPM/ 38PPF)광각40.0m(131.28ft)
협각116.7m(382.78ft)
Identify (250PPM/ 76PPF)광각20.0m(65.64ft)
협각58.3m(191.39ft)
