Multi-sensor

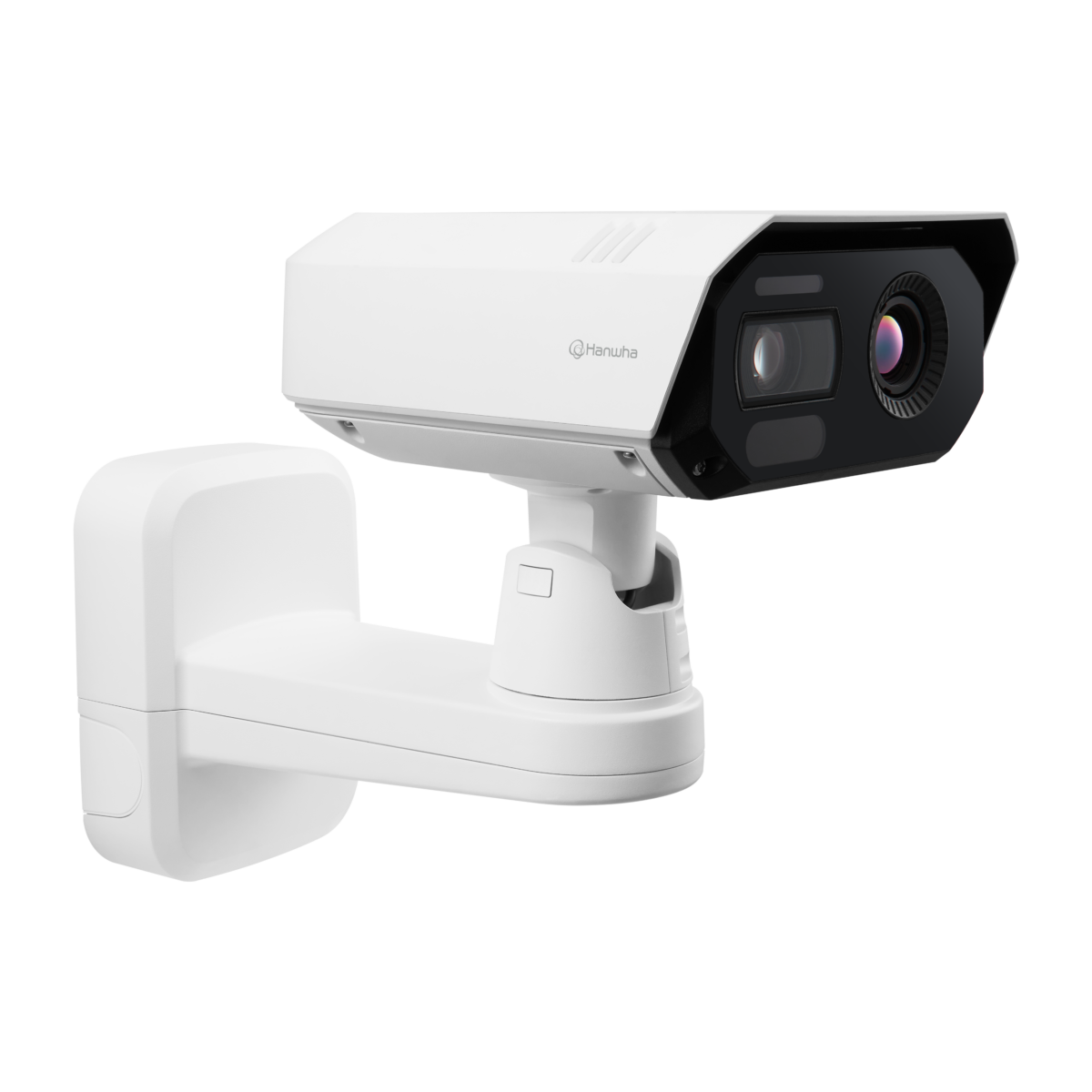

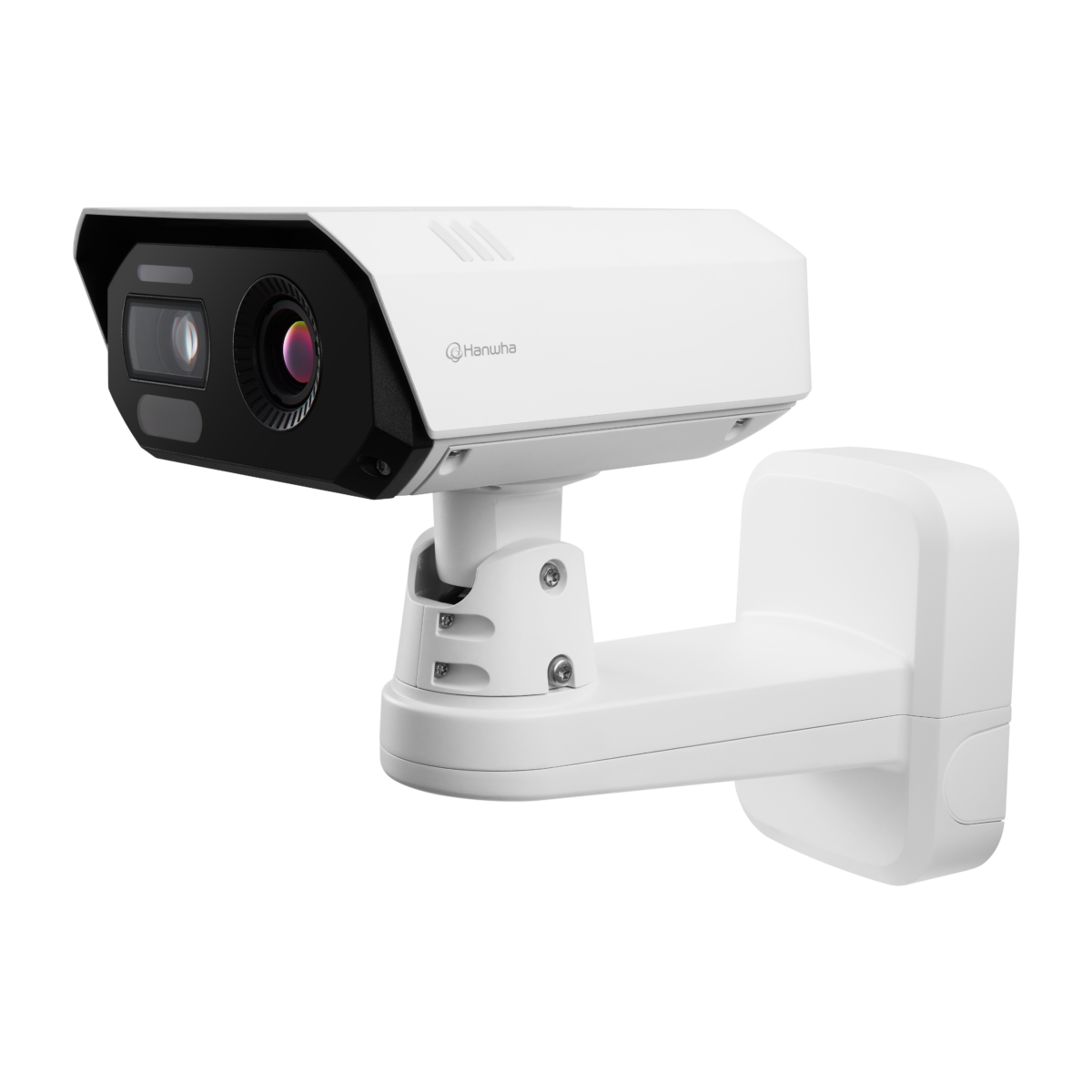

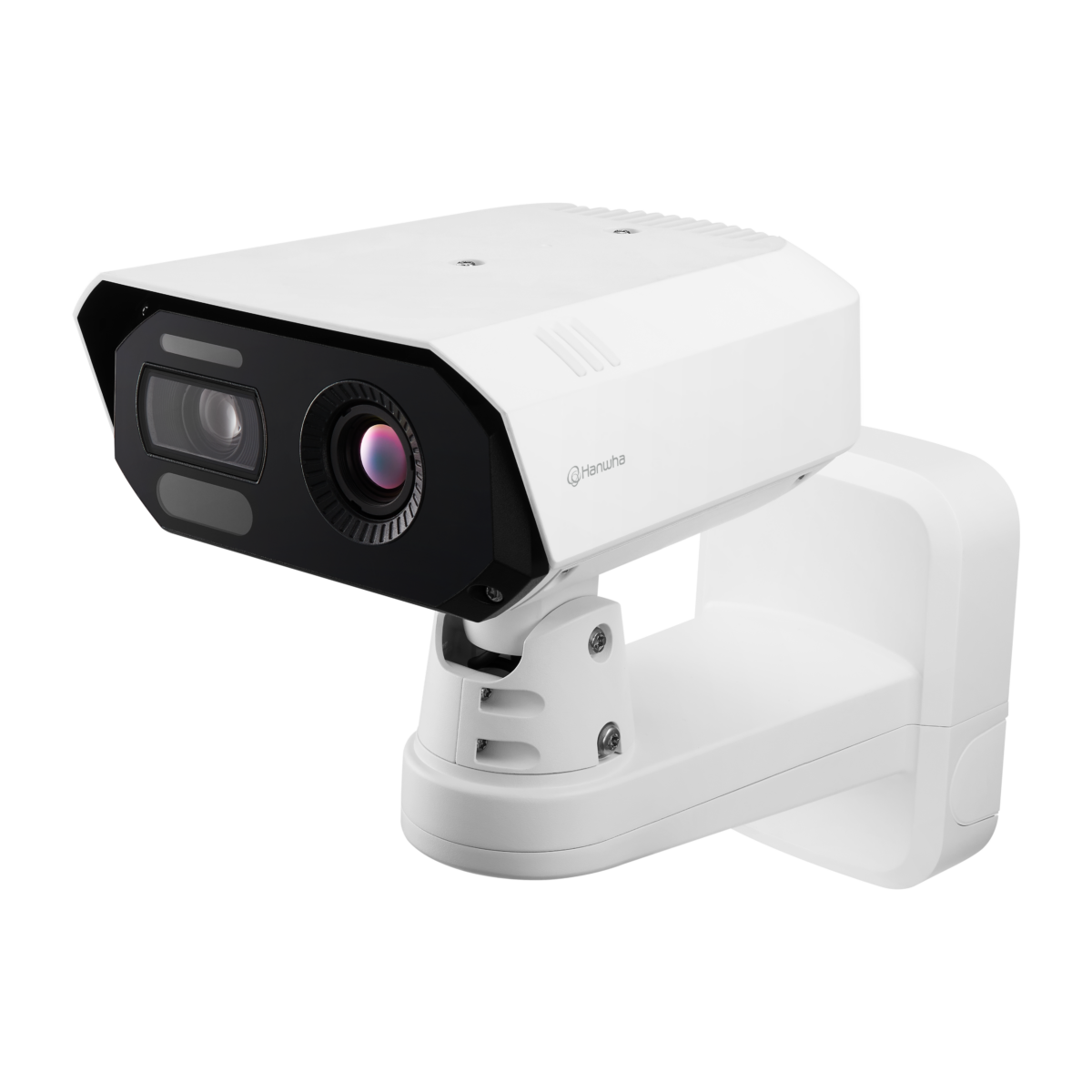

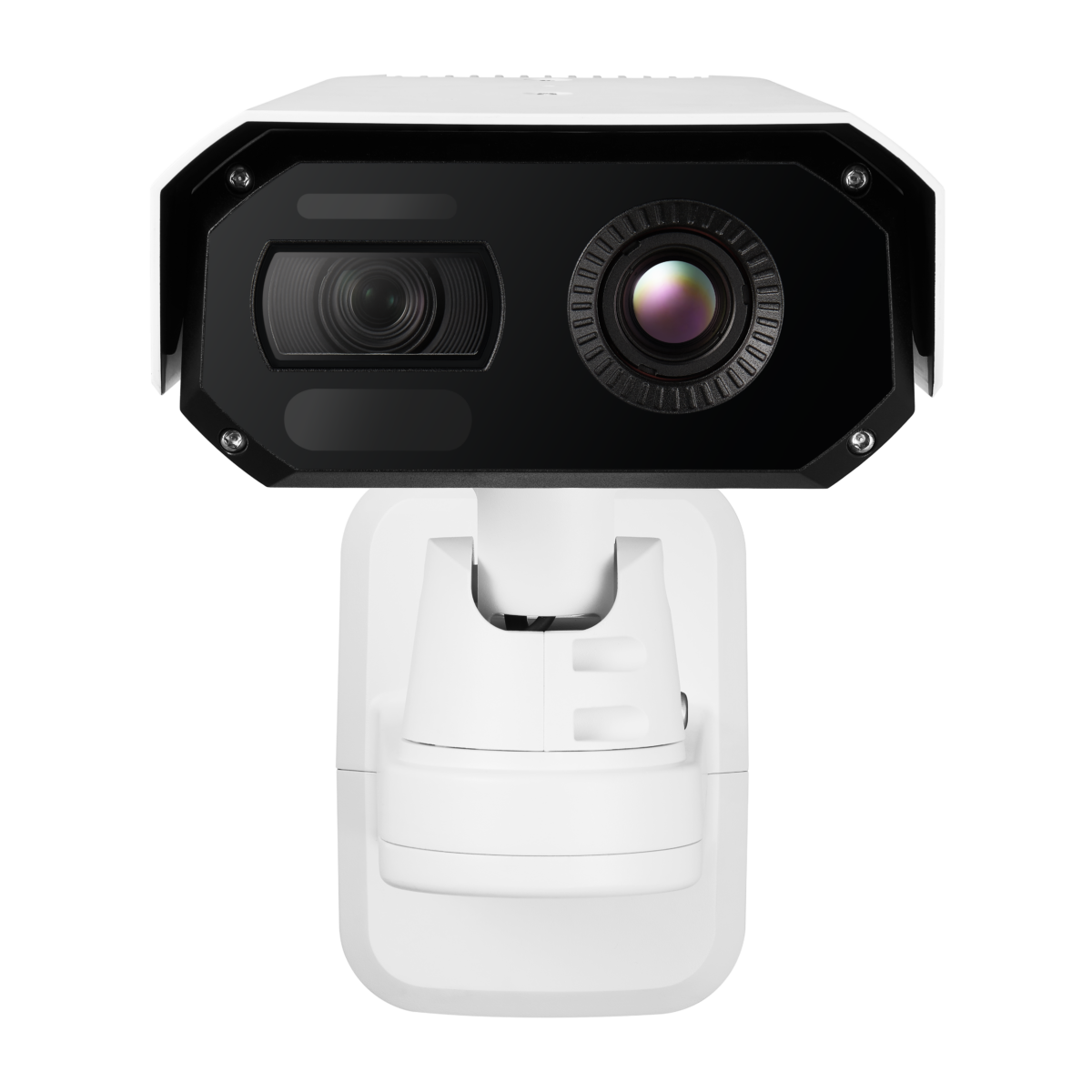

TNM-C4950TD

AI Bi-spectrum 열화상 카메라

Key Features

• Bi-spectrum 멀티채널: VGA 열화상 & 8MP 실화상 센서
• 채널간 메타 데이터 영상 정보 분석
• 최대 프레임레이트 30fps(H.265/H.264)
• 화각 : 열화상(H) 31.9˚ & 실화상(H) 42.0°(광각)~15.0°(망원)
/ 열화상 13.5mm 고정 & 실화상 10.9~29mm(2.6배) 전동가변 렌즈
• Day & Night(ICR), WDR 120dB, WiseNR II (AI 엔진사용, 실화상)
• WiseStream III (AI 엔진사용, 실화상), WiseStream II (열화상)
• AI 엔진 기반 영상분석 (실화상)
• IP66/IP67, NEMA4X
• PoE+(IEEE802.3at), 12VDC
• 일체형 디자인

영업팀 문의 DataSheet

["camera","network","multi-sensor"]

개요

Bi-spectrum AI 카메라로 AI 객체 감지와 온도 감지를 동시에
AI 기반의 Bi-spectrum 카메라는 4K 해상도로 각 사람을 개별적으로 감지합니다.
Bi-spectrum 카메라의 열화상 영상은 날씨나 조명 조건이 좋지 않아 육안으로 객체를 구분할 수 없는 경우, 객체와 배경의 온도 차이를 이미지로 제공하여 정확하게 모니터링합니다.

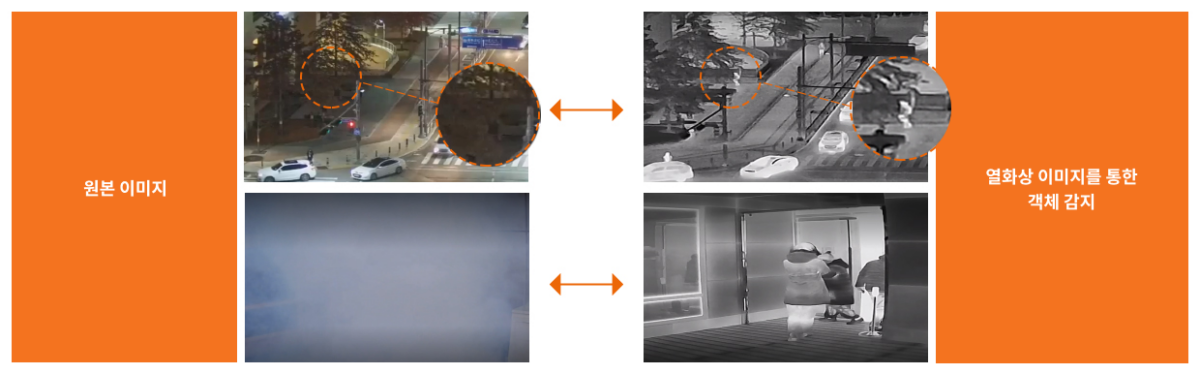

열화상 이미지를 통해 거리가 멀고 실화상 이미지로 볼 수 없는 환경에서도 객체 감지
거리가 멀거나 어두운 환경에서는 객체를 구별하는 것이 어렵지만, Bi-spectrum 열화상 카메라를 사용하여 객체를 명확하게 모니터링할 수 있습니다.



제품사양

영상
촬상 소자크기1/1.8"
종류비냉각식 마이크로 볼로미터 (640x480)CMOS
해상도640x480, 720x480, 640x360, 800x448, 1024x768, 720x576, 1280x960, 800x600, 1280x7201600x1200, 2560x1440, 3840x2160, 2048x1536, 800x448, 800x600, 2688x1520, 3072x1728, 640x480, 640x360, 720x576, 1280x960, 720x480, 1280x1024, 1280x720, 2592x1944, 1920x1080, 1024x768
최대 프레임레이트H.265/H.26430fps/25fps(60Hz/50Hz)30fps/25fps(60Hz/50Hz)
MJPEG3fps1fps
기타최대 15fps, 각 채널 AI on일 경우최대 15fps, 각 채널 AI on일 경우
스펙트럼 범위8~14㎛
NETD<60mK
픽셀 사이즈12㎛
최저조도 (Lux)컬러(1/30초, 30IRE)0.06
흑백(1/30초, 30IRE)0.005
영상 출력USB: Micro USB Type B
렌즈
초점거리 (mm)13.510.9~29
줌 배율광학2.6x
최대 구경비 (F number)광각1.01.7
협각1.73
화각수평31.9°42.0°~15.0°
수직24.2°22.8°~8.4°(Tele)
대각39.5°48.7°~17.1°
iFoV0.47mRad
최소 지근 거리7.6m(24.93ft)2.5m(8.20ft)
포커스 제어고정심플 포커스
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위팬-170°~+170°
틸트-40° ~ 50°
시퀀스프리셋(255개)
카메라 기능
Day & Night자동(ICR)
역광보정BLC, WDR, SSDR
Wide Dynamic Range (dB)120
노이즈 제거SSNRⅤ, WiseNRⅡ(AI엔진 기반)
영상 흔들림 보정지원(자이로 센서 내장)
Gain Control낮음, 높음, 중간
화이트발란스실외, 실내, AWC, ATW, 수동
LDC (렌즈왜곡보정)지원
전자셔터모드최대, 사용자 선호 셔터 제어(AI엔진 기반), 최소, 플리커 방지
속도 범위1/5~1/12,000초
지능형 분석
분류 가능한 객체사람, 차량번호판, 얼굴, 차량, 사람
Attributes차량타입(car, bus, truck, motorcycle, bicycle)
썸네일BestShotBestShot
분석 이벤트AI엔진 기반가상영역(배회/침입/들어감/나감), 멈춘 차량, 객체 감지, 가상선(지나감/방향), 교통 체증교통 체증, 멈춘 차량, 가상영역(배회/침입/들어감/나감), 객체 감지, 가상선(지나감/방향)
일반움직임 감지, 온도 변화 감지템퍼링, 움직임 감지, 충격 감지, 가상영역(배회, 침입, 들어감/나감, 나타남/사라짐), 음원 분류, 디포커스 감지, 오디오 감지
비즈니스 인텔리전스일반차량 카운팅차량 카운팅
네트워크
이더넷Metal shielded RJ-45(10/100/1000BASE-T)
비디오 압축H.265/H.264: Main/High, MJPEG
오디오 압축G.726(ADPCM) 8KHz, G.711 8KHz, G.711 u-law /G.726 선택 가능, AAC-LC: 48Kbps at 16KHz, G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps
비트레이트 제어H.265/H.264: CBR 또는 VBR, MJPEG: VBR
스트리밍유니캐스트최대 6명
멀티캐스트지원
멀티 스트리밍최대 3개 프로파일
프로토콜UDP/IP, SRTP(TCP, UDP Unicast), ICMP, RTSP, LLDP, CDP, UPnP, HTTP, IGMP, DDNS, SMTP, QoS, SSL/TLS, RTP(TCP), SNMPv1/v2c/v3(MIB-2), DNS, Bonjour, IPv6, RTCP, DHCP, ARP, TCP/IP, NTP, FTP, HTTPS, IPv4, RTP(UDP)
응용 인터페이스ONVIFT, S
기타SUNAPI(HTTP API), Hanwha Vision Open Platform
클라우드 직접 연결지원
보안
OS / 펌웨어 보호펌웨어 전자서명, 시큐어 부트, 펌웨어 암호화
사용자 인증Digest authentication
네트워크 인증IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신HTTPS, WSS(WebSocket Secure)
접근제어IP 기반 접근제어
데이터 보호ZIP 압축 암호화, 인증정보 암호화
감사(audit)Access / System / Event 로그 기록관리
Device ID기기인증서(Hanwha Vision Root CA)
Secure StorageSDcard 암호화, HTPM(Hanwha Trusted Platform Module)
보안 인증TPM 2.0 with FIPS 140-2 level2
일반
메모리RAM4GB
Flash512MB
Edge StorageMicro SD/SDHC/SDXC최대 256GB 2슬롯(합계 512GB)
동작 환경 및 전원
동작 조건온도-40°C~+60°C
습도0~95% RH(non-condensing)
기타기동온도 -30°C 이상
보관 조건온도-50°C~+60°C
습도0~95% RH(non-condensing)
전원PoE+(IEEE802.3at, Class4), 12VDC
소비 전력PoEMax. 23.5W, Typ 16.0W
12VDCMax. 19.5W, Typ 14.0W
외관
색상화이트
재질알루미늄
RAL 코드RAL9003
제품 치수353.4(W)x287.5(H)x191.2(D)mm(13.92x11.32x7.53")
제품 무게4.53kg(9.99lb)
Certifications & Standards
EMCVCCI CISPR 32 Class A, KS C 9832 Class A, KS C 9835, CE/UKCA - EN55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3, RCM AS-NZS CISPR 32 Class A, ICES-3(A)/NMB-3(A), FCC 47 CFR 15 Subpart B Class A
안전UL 62368-1, CAN/CSA C22.2 NO. 62368-1
환경IEC 60529 IP67, NEMA 250 type 4X, IEC 62262 IK10, IEC 60529 IP66, NEMA TS 2-2013 (2.2.7, 2.2.8, 2.2.9)
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF)광각200.1m(656.40ft)
협각583.4m(1913.89ft)
Observe (63PPM/ 19PPF)광각80.0m(262.56ft)
협각233.3m(765.56ft)
Recognize (125PPM/ 38PPF)광각40.0m(131.28ft)
협각116.7m(382.78ft)
Identify (250PPM/ 76PPF)광각20.0m(65.64ft)
협각58.3m(191.39ft)
