Multi-sensor

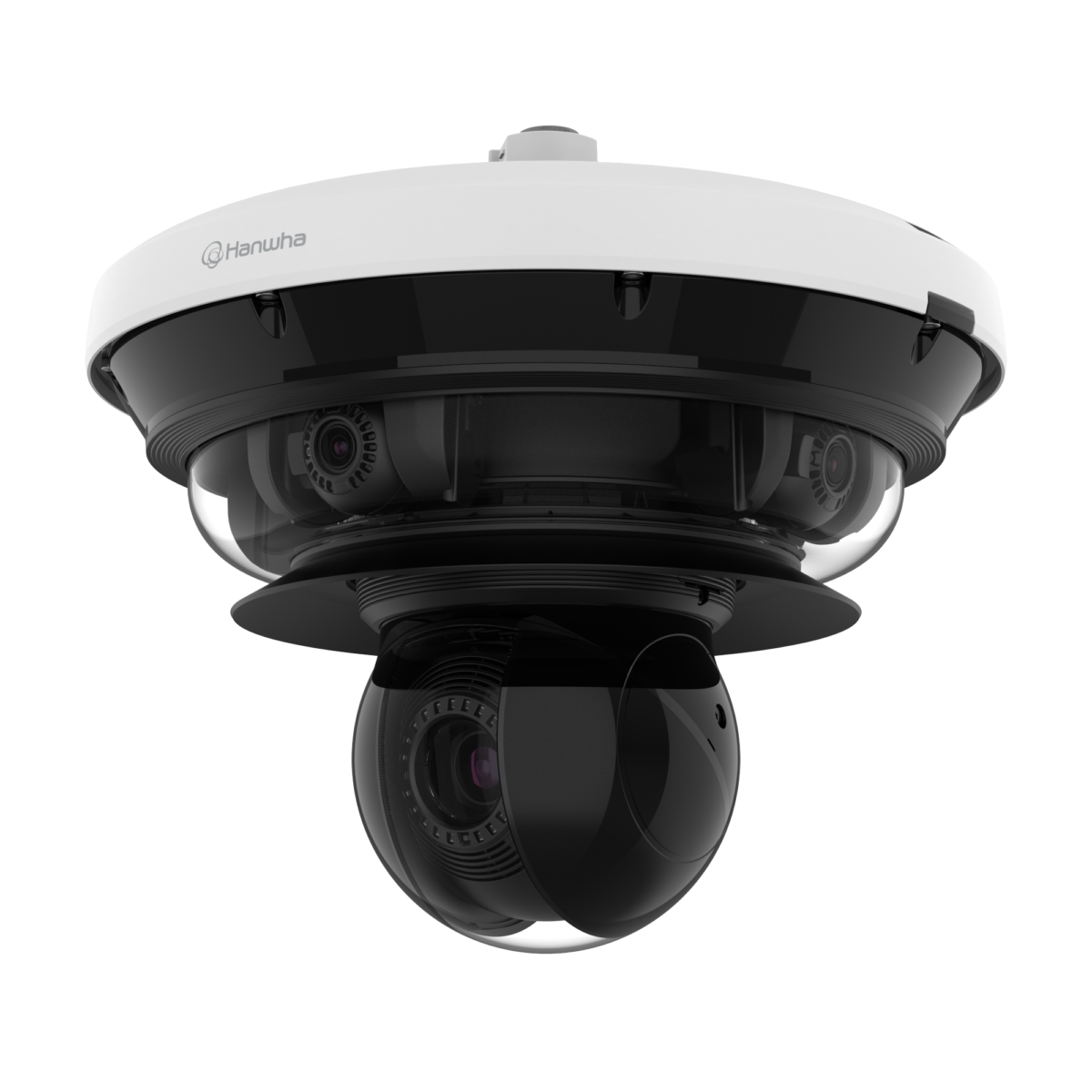

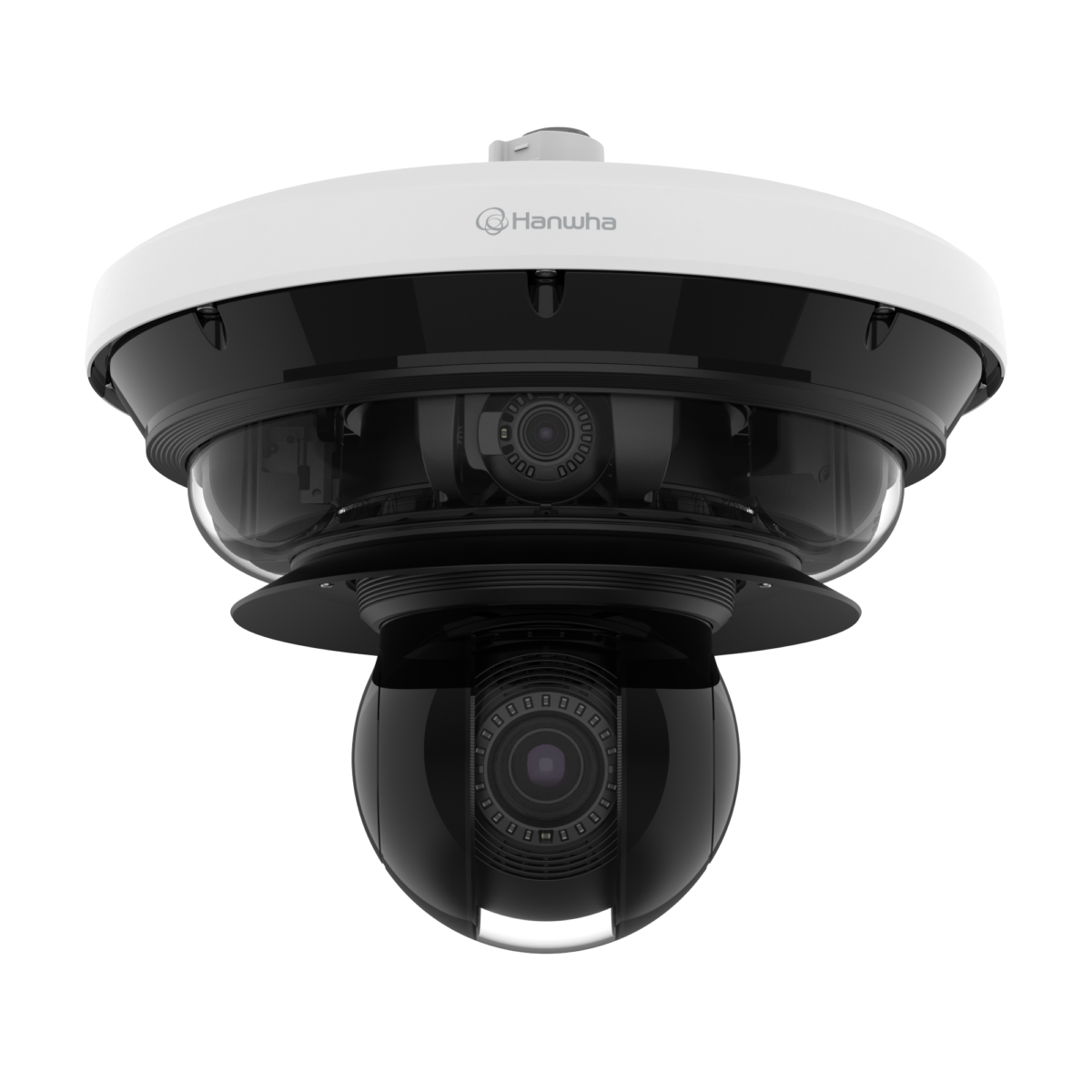

PNM-C34404RQPZ

AI 4K 4채널 PTRZ+2MP 40배 PTZ IR 카메라

Key Features
• AI 기반 360° 객체감지 (분류 가능한 객체 : 사람/얼굴/차량/번호판)
• 4채널 카메라 360° 전방위 감지와 동시에 40배 PTZ 추적감지
• 360° 속성검색(차량유형 : 승용차, 버스, 트럭, 오토바이, 자전거)
• AI 기반 자동 Prefer Shutter 제어, BestShot 지원
• PTRZ 원격 조정
• TPM 2.0 FIPS 140-2 level2 보안 인증
• IP66, IK10, NEMA4X
영업팀 문의 DataSheet

["camera","network","multi-sensor"]

  • 일부 비디오 분석은 사람과 차량 감지만 가능
  • 옵션으로 I/O 박스(SPM-4210)통해 오디오 감지 및 분류 기능 지원

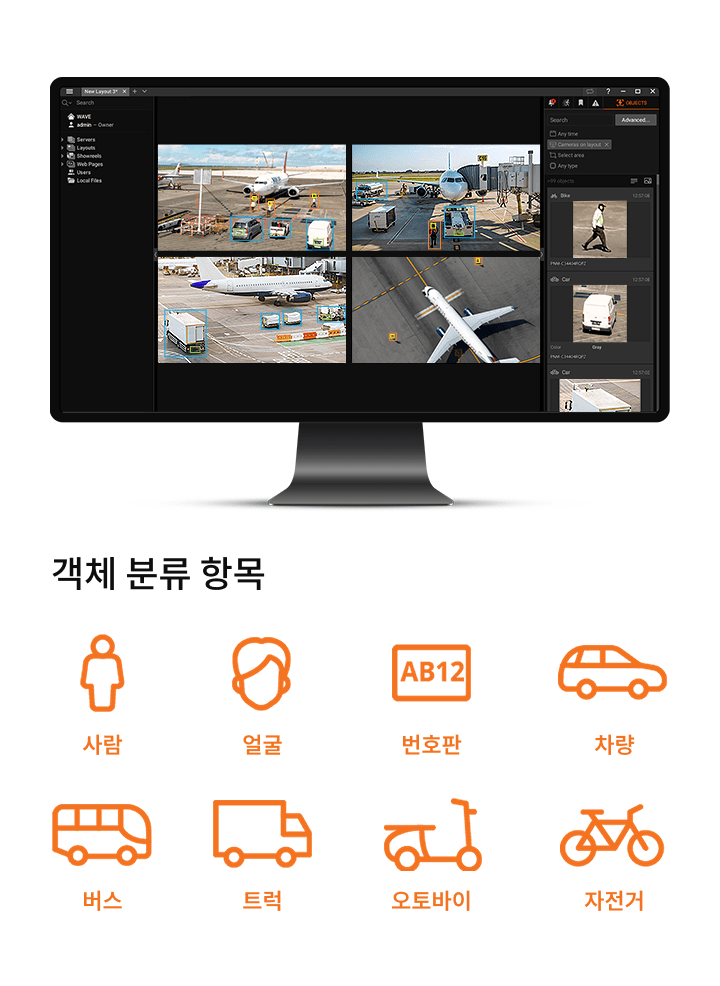

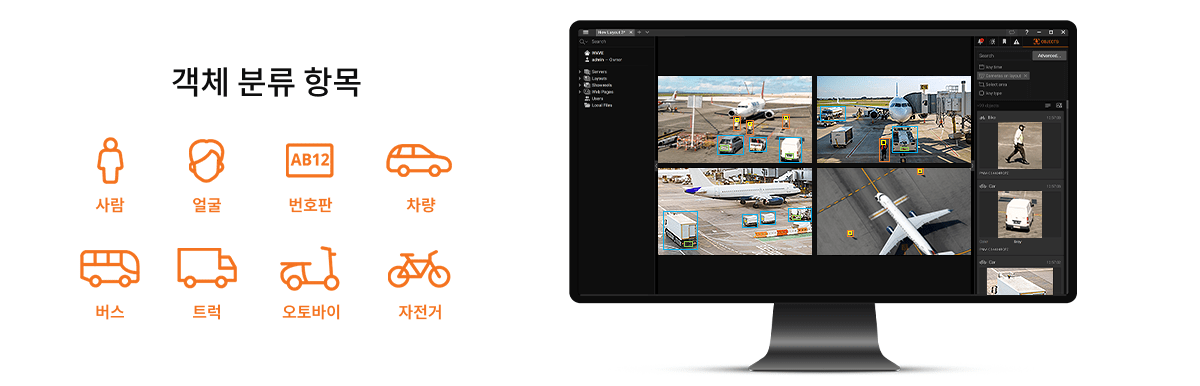

AI 기반 객체 감지 및 분류

새로운 5채널 AI 멀티디렉셔널 카메라는 실시간으로 사람과 차량을 감지하고 분류하여 영상 분석의 정확도를 크게 향상시킵니다. AI 알고리즘은 흔들리는 나무, 그림자, 동물과 같은 주변 환경으로부터 사람을 분리된 별개의 객체로 구분합니다.

스마트 줌

멀티디렉셔널 카메라가 이벤트를 감지하면 PTZ 카메라에 자동으로 연결되어 줌인과 추적 기능을 실행합니다.

고급 핸드오버

이벤트 (선 교차/나타남/사라짐 등)는 객체에 연결된 PTZ 기능을 트리거할 수 있습니다.

원격 PTRZ(좌우/상하/회전/줌) 조정

원격 PTRZ(좌우, 상하, 회전, 줌) 기능을 통해 원격으로 카메라를 설정할 수 있어 설치 과정을 간소화할 수 있습니다.

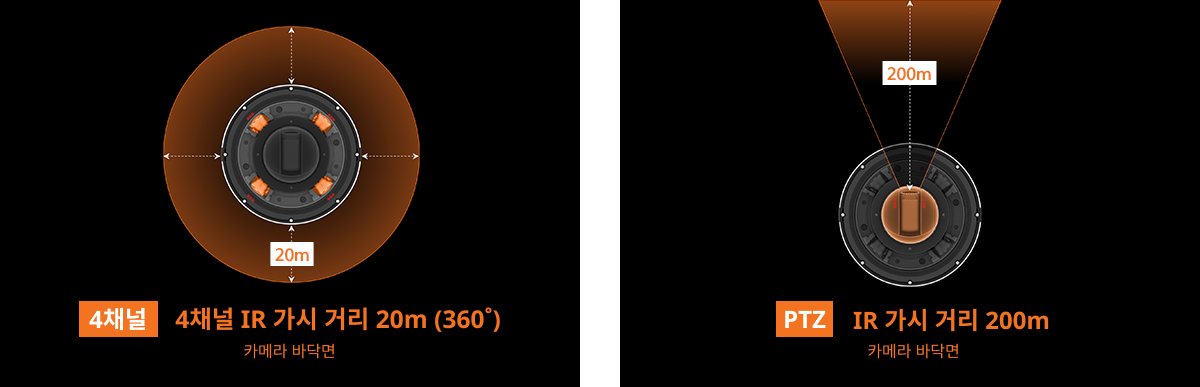

360˚를 커버하는 IR

새로운 5채널 AI 멀티 디렉셔널 카메라는 PTZ 카메라에 수동으로 조정할 수 있는 4개의 개별 IR 영역과 장거리까지 커버하는 IR 기능을 갖추고 있습니다.

▷ AI 멀티 디렉셔널 카메라 관련 뉴스 보기

AI 카메라 공통 기능

WiseStreamIII

AI 기술을 통해 주요 객체에 초점을 맞추어 영상을 압축합니다. 이를 통해 별도의 하드웨어 없이도 이미지 품질은 유지하면서 데이터 크기와 대역폭을 절감합니다.

자세히 보기
WiseNRII

AI 객체 감지 기술인 WiseNRII로 노이즈와 모션 블러를 줄여 선명한 이미지를 제공합니다.

자세히 보기
사용자 선호 셔터 제어

AI가 셔터 속도를 조정해 노이즈를 줄이고 최적의 선명도를 제공합니다. 정지 장면에서는 속도를 늦춰 노이즈를 최소화하고, 움직이는 장면에서는 속도를 높여 모션 블러를 줄입니다.

자세히 보기

제품사양

영상 4CH camera PTZ
촬상 소자 1/2.8" CMOS
해상도 3840x2160, 1920x1080, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360, 320x240 1920x1080, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360, 320x240
최대 프레임레이트 [AI On]
H.265/H.264: 최대. 15fps/15fps(60Hz/50Hz)
MJPEG: 최대. 15fps/15fps(@8MP 최대. 5fps)
[AI Off]
H.265/H.264: 최대. 20fps/20fps(60Hz/50Hz)
MJPEG: 최대. 20fps/20fps(@8MP 최대. 5fps) 		H.265/H.264: 최대. 60fps/50fps(60Hz/50Hz)
MJPEG: 최대. 30fps/25fps(60Hz/50Hz)
최저조도 컬러: 0.1Lux(F1.5, 1/30초, 30IRE)
흑백: 0.01Lux(F1.5, 1/30초, 30IRE), 0Lux(IR LED on) 		컬러: 0.05Lux(F1.6, 1/30초, 30IRE)
흑백: 0.005Lux(F1.6, 1/30초, 30IRE), 0Lux(IR LED on)
렌즈
초점거리 3.3~5.7mm(1.7x) 전동 가변 초점 렌즈 4.25~170mm(40x) 줌 렌즈(디지털 32x, 전체 1280x 줌)
광학줌 - 40x
최대 구경비 F1.5(광각)~F1.9(협각) F1.6(광각)~F4.95(협각)
화각 H: 109°(광각)~56°(협각)
V: 55°(광각)~31°(협각)
D: 136°(광각)~65°(협각) 		H: 65.66°(광각)~1.88°(협각)
V: 39.40°(광각)~1.09°(협각)
최소 지근 거리 1.3m 5m
포커스 제어 심플 포커스 Oneshot AF, 포커스 저장
렌즈 타입 Fixed iris DC auto iris
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위 원격 조정 지원(최대 200회)
0°~360° / 9°~65° / 0°~90°
* Shield IR 사용시 틸트 범위: 40°~65° 		-
팬 범위 - 360° 무제한
팬 속도 - 최대: 700°/초, 수동: 0.024°/초~250°/초
틸트 범위 - 0°~110°
틸트 속도 - 최대: 500°/초, 수동: 0.024°/초~250°/초
회전 범위 -
시퀀스 - 프리셋(300개), 스윙, 그룹(6개), 추적, 투어, 오토런, 스케쥴
프리셋 정확도 - 최대 ±0.1°, 팬/틸트 보정
카메라 기능
카메라 타이틀 최대 85자
방향 표시기 - 지원
Day & Night 자동(ICR)
역광보정 BLC, WDR, SSDR BLC, HLC, WDR, SSDR
Wide Dynamic Range 120dB extremeWDR(150dB)
노이즈 제거 SSNRⅤ, WiseNRⅡ(AI엔진 기반)
영상 흔들림 보정 - 지원
안개제거 - 지원
움직임감지 8개, 8점의 다각형 지원
프라이버시 기능 6개, 직사각형 지원
- 색상: 회색/검정/흰색 		32개, 4점의 사각형 지원
- 색상: 검정/파랑/빨강/회색/흰색/초록
- 모자이크
Gain Control 낮음 / 중간 / 높음 사용 안함 / 최대 게인 / 수동
화이트발란스 ATW / AWC / 수동 / 실내 / 실외 ATW / Narrow ATW / AWC / 수동 / 실내 / 실외 / Mercury / Sodium
LDC (렌즈왜곡보정) 지원 -
전자셔터 최소 / 최대 / 플리커 방지(2~1/12,000초)
영상 회전 상하반전, 좌우반전, 복도뷰(90°/270°) - 각 채널별 상하반전, 좌우반전
지능형 분석 분류 가능한 객체: 사람/얼굴/차량/번호판
Attributes: 차량(Type: car/bus/truck/motorcycle/bicycle)
BestShot 지원
AI엔진 기반 분석 이벤트
- 객체 감지, 가상선*(지나감/방향), 가상영역*(배회/침입/들어감/나감)
분석 이벤트
- 디포커스 감지, 움직임 감지, 템퍼링, 가상영역(나타남/사라짐)

* 일부 분석 이벤트는 사람/차량만 감지 가능함 		분류 가능한 객체: 사람/얼굴/차량/번호판
Attributes: 차량(Type: car/bus/truck/motorcycle/bicycle)
DetectionShot 지원
AI엔진 기반 분석 이벤트
- 객체 감지, 가상선*(지나감/방향), 가상영역*(배회/침입/들어감/나감)
분석 이벤트
- 디포커스 감지, 움직임 감지, 템퍼링, 가상영역(나타남/사라짐)

* 일부 분석 이벤트는 사람/차량만 감지 가능함
알람 입출력 NW I/O 박스 SPM-4210 연동시
알람 트리거 지능형 분석, 네트워크 단절, 알람 입력(NW I/O 박스 SPM-4210 연동시), App 이벤트, 스케쥴, MQTT 구독
알람 이벤트 알람 트리거 발생시
- 파일 전송 및 업로드(이미지): e-mail/FTP
- 알림: e-mail
- 녹화: SD/SDHC/SDXC or NAS
- 알람 출력(NW I/O 박스 SPM-4210 연동시)
- Handover: PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송
- Smart zoom
- MQTT: 발행
오디오 입력 NW I/O 박스 SPM-4210 연동시
오디오 출력 NW I/O 박스 SPM-4210 연동시
야간 가시 거리 20m 200m
물기 제거 - 지원(Spin dry)
자동추적 - 객체 자동추적(사람/차량), 타겟 고정 자동추적
네트워크
이더넷 Metal shieled RJ-45(10/100/1000BASE-T)
비디오 압축 H.265/H.264: Main/High, MJPEG H.265/H.264: Main/Baseline/High, MJPEG
스마트 압축 수동(5개 영역), WiseStreamⅡ, WiseStreamⅢ(AI엔진 기반)
비트레이트 제어 H.264/H.265: CBR 또는 VBR
MJPEG: VBR
스트리밍 유니캐스트(최대 10명) / 멀티캐스트
멀티 스트리밍(최대 3개 프로파일) 		유니캐스트(최대 20명) / 멀티캐스트
멀티 스트리밍(최대 10개 프로파일)
프로토콜 IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, SRTP(TCP, UDP Unicast), MQTT
응용 인터페이스 ONVIF Profile S/T/M
SUNAPI(HTTP API)
Wisenet open platform
보안
OS / 펌웨어 보호 시큐어 부트, 펌웨어 전자서명, 펌웨어 암호화
사용자 인증 Digest 인증 방식
네트워크 인증 802.1X 인증 방식(EAP-TLS, EAP-LEAP, EAP-PEAP MSCHAPv2)
암호통신 HTTPS, SRTP
접근제어 IP 기반 접근제어
데이터 보호 인증정보 암호화, ZIP 압축 암호화
감사(audit) Access/System/Event 로그 기록관리
Device ID 기기인증서(Hanwha Private Root CA)
Secure Storage TPM(Trusted platform module)
보안 인증 TPM
일반
웹페이지 언어 한국어
Edge Storage Micro SD/SDHC/SDXC 2slot 1TB(512GBx2)
메모리 8GB RAM, 1GB Flash 4GB RAM, 512MB Flash
동작 환경 및 전원
동작 온도 / 습도 -40°C~+50°C
+74°C(+165°F)(MAX) based on NEMA-TS 2(2.2.7)
기동온도 -30°C 이상
0~95% RH 이하(non-condensing)
보관 온도 / 습도 -50°C~+60°C / 0~90% RH(Non-condensing)
풍하중 241km/h(150mph)
EPA(유효 투영 면적) 0.075㎡
규격 인증 IP66, NEMA4X, IK10
전원 HPoE(IEEE802.3bt type 4, Class 8)
소비 전력 HPoE: 최대 64.00W, 표준 45.00W
외관
색상 / 재질 바디: 화이트 / 알루미늄
돔 커버: 하드코팅 돔(4CH/PTZ)
RAL 코드 RAL9003
제품 사이즈 / 무게 ø379.8x301.9mm, 7,900g
행잉 마운트 (돔) 기본 포함
Certifications & Standards
EMC (전자파) FCC 47 CFR 15 Subpart B Class A
ICES-3(A)/NMB-3(A)
CE/UKCA
- EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3
VCCI CISPR 32 Class A
RCM AS/NZS CISPR 32 Class A
안전 UL 62368-1, CAN/CSA C22.2 NO. 62368-1
IEC/EN 62471
환경 IEC/EN 63000
IEC/EN 60529 IP66, IEC/EN 62262 IK10
NEMA 250 type 4X
