Multi-sensor NEW

PNM-C20000QB

2MP x 4채널 헤드분리형 AI 카메라

Key Features
• 객체 감지(사람/얼굴/차량/번호판),
IVA(가상선/면적, 출입, 방황, 방향, 침입), 충격 감지
• AI엔진 기반 Business Intelligence 기능 :
사람/차량 카운트
• 4 오디오 입력 / 1 오디오 출력 지원
• HDMI 단자 지원
• 유니캐스트 (20개 유저 설정) / 멀티캐스트
멀티 스트림 (채널당 4개 이상 프로파일 설정)
• WiseStream (AI 엔진기반)
• Secure element(FIPS 140-3 level3, CC EAL6+)
영업팀 문의 DataSheet

["camera","network","multi-sensor"]

엣지 컴퓨팅과 엣지 AI는 소스에 더 가까운 곳에서 데이터를 처리함으로서 데이터를 전송하는 지연시간을 없애고 실시간으로 분석할 수 있습니다. 이러한 실시간 처리는 보안시스템의 즉각적 대응 능력을 향상시킵니다.

자세히 보기

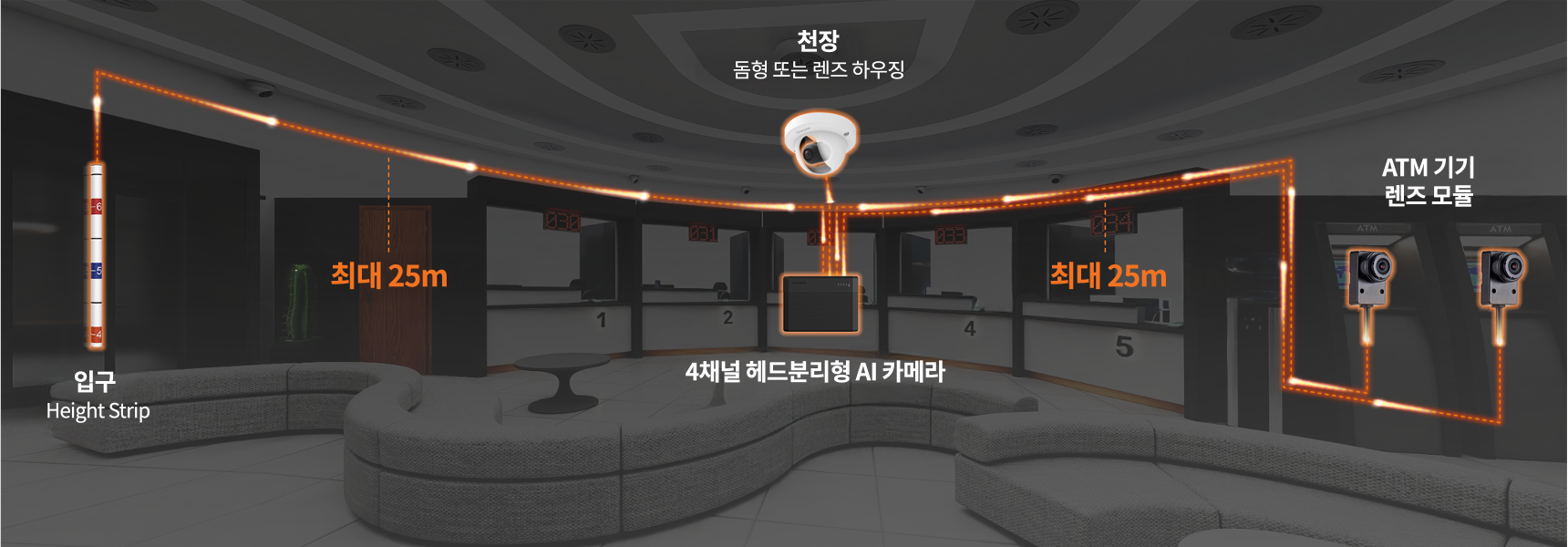

확장된 렌즈 연결 지원

최대 25m 길이의 렌즈 연장 케이블을 지원하여 설치 유연성을 극대화했습니다. 접근이 어려운 공간이나 높은 설치 위치에서도 선명한 화질을 유지하여 자유롭게 설치할 수 있습니다.

폭넓은 활용 분야

PNM-C20000QB는 은행, ATM, 버스, 지게차, 매장 등 다양한 환경에 최적화되어 있습니다. 컴팩트한 디자인과 AI 기반 분석 기능을 결합해, 유동 인구가 많거나 보안이 중요한 구역을 효과적으로 모니터링할 수 있습니다.

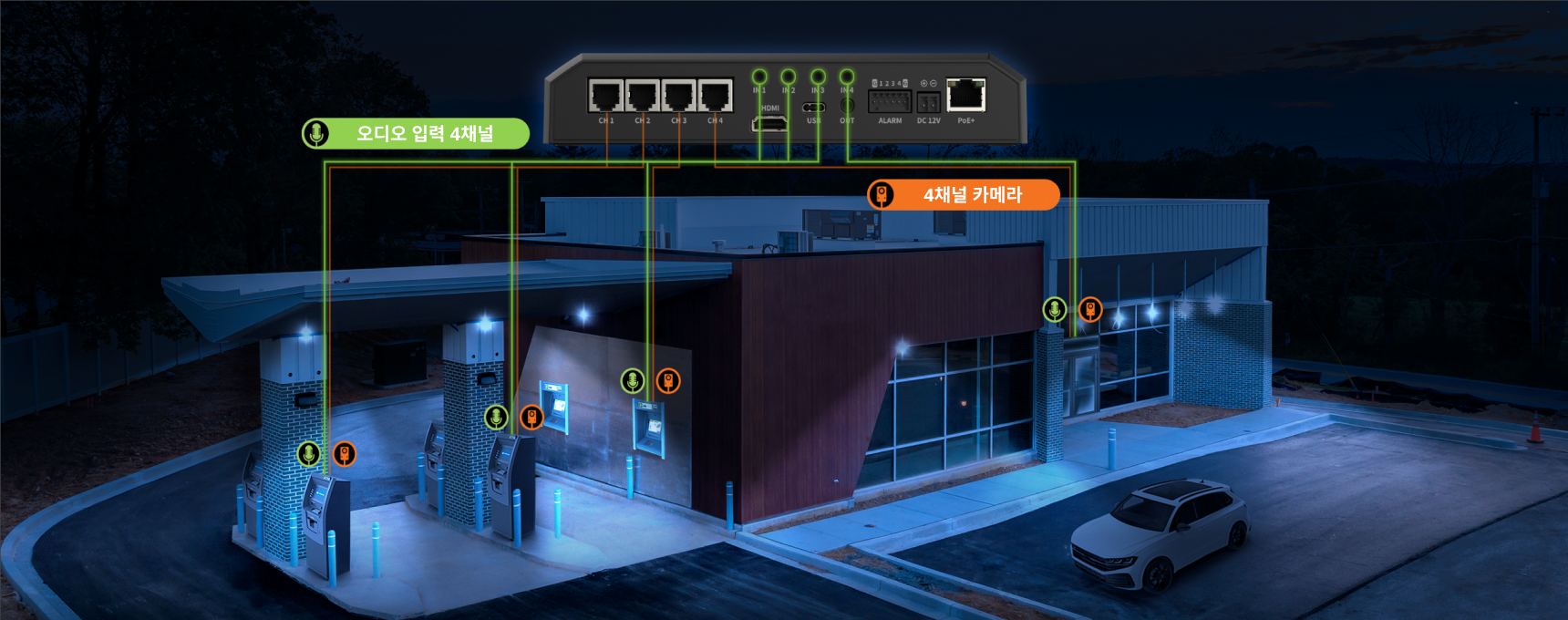

고급 오디오 기능

4개의 오디오 입력 채널과 1개의 출력 채널을 지원해 다방향 청취 및 양방향 커뮤니케이션이 가능합니다. 대화형 보안 구역, 고객 서비스 포인트, 실시간 모니터링 환경 등에 최적화되어 있습니다.

충격 감지 기능

내장된 자이로 센서가 충격을 감지하여, 카메라가 물리적으로 훼손되거나 흔들릴 경우 즉시 알림을 전송합니다. 이를 통해 카메라 보안이 중요한 구역에 추가적인 보호 수단을 제공합니다.

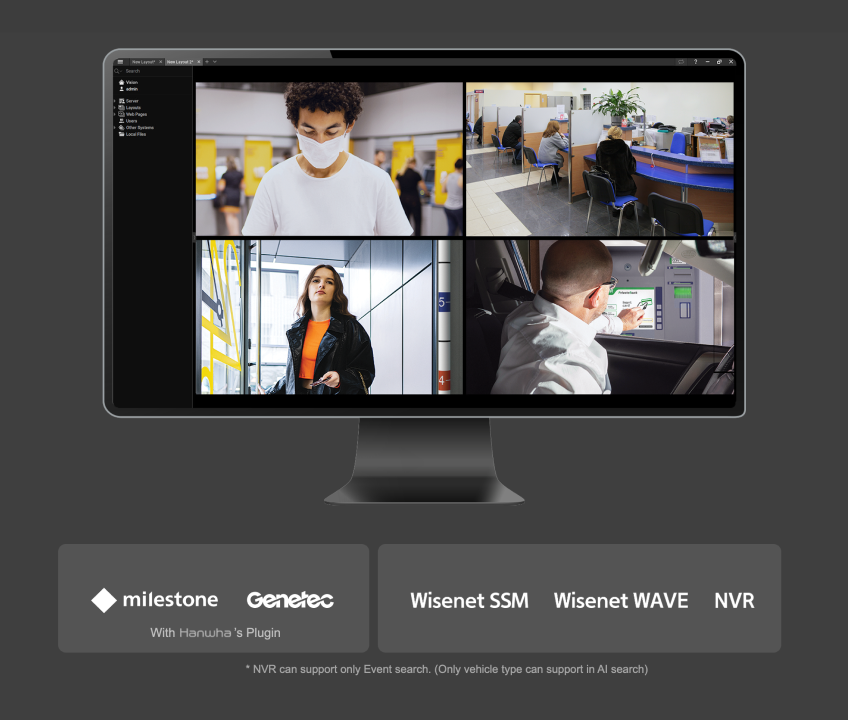

VMS 통합 호환성

PNM-C20000QB 헤드분리형 카메라는 한화비전 플러그인을 통해 Milestone, Genetec을 포함한 주요 VMS(Video Management Software) 플랫폼은 물론, Wisenet SSM, Wisenet WAVE, NVR(Network Video Recorder)와도 원활하게 통합됩니다.

제품사양

영상
해상도 1920x1080, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360
최대 프레임레이트 H.265/H.264: 최대 30fps/25fps(60Hz/50Hz)
MJPEG: 최대 30fps/25fps(60Hz/50Hz)
영상 출력 USB: Micro USB Type C 설치용
HDMI(1920x1080, 1분할/4분할 뷰)
렌즈
옵션 렌즈 SLA-T1080FA, SLA-T2480A, SLA-T2480VA, SLA-T4680A, SLA-T4680VA
카메라 기능
카메라 타이틀 최대 85자
Day & Night 자동(전자식)
역광보정 BLC, WDR, SSDR
Wide Dynamic Range 120dB
노이즈 제거 SSNRⅤ, WiseNRⅡ(AI엔진 기반)
영상 흔들림 보정 지원
안개제거 지원
움직임감지 8개, 8점의 다각형 지원
프라이버시 기능 16개, 4점의 사각형 지원
- 색상: 검정/파랑/빨강/회색/흰색/초록
Gain Control 낮음 / 중간 / 높음
화이트발란스 ATW / AWC / 수동 / 실내 / 실외
LDC (렌즈왜곡보정) 지원
전자셔터 최소 / 최대 / 플리커 방지(2~1/12,000초)
사용자 선호 셔터 제어(AI엔진 기반)
영상 회전 상하반전, 좌우반전, 복도뷰(90°/270°) - 각 채널별
지능형 분석 분류 가능한 객체: 사람/얼굴/차량(Type: car/bus/truck/motorcycle/bicycle)/번호판
Attributes: 사람(상/하의 색상), 차량(Type: car/bus/truck/motorcycle/bicycle, 색상)
BestShot 지원
AI엔진 기반 분석 이벤트
- 객체 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감/나타남/사라짐)
분석 이벤트
- 디포커스 감지, 움직임 감지, 템퍼링, 오디오 감지, 충격 감지
비즈니스 인텔리전스 AI엔진 기반 분석: 피플/차량카운팅
알람 입출력 구성 가능한 I/O 포트 4개
알람 트리거 지능형분석, 네트워크 단절, App 이벤트, 스케쥴, 알람 입력, MQTT 구독
알람 이벤트 알람 트리거 발생시
- 파일 전송 및 업로드(이미지): e-mail/FTP
- 알림: e-mail
- 녹화: SD/SDHC/SDXC or NAS
- 알람 출력
- 핸드오버: PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송
- 음원 재생
- MQTT: 발행
오디오 입력 4개 선택가능(마이크/라인입력)
오디오 출력 라인 출력
네트워크
이더넷 Metal shielded RJ-45(10/100/1000BASE-T)
비디오 압축 H.265/H.264: Main/Baseline/High, MJPEG
오디오 압축 G.711(PCM): 8kHz(64Kbps)
G.726(ADPCM): 8kHz(16/24/32/40Kbps)
AAC-LC: 16kHz(48Kbps)
스마트 압축 WiseStream(Based on AI engine)
비트레이트 제어 H.264/H.265: CBR or VBR
MJPEG: VBR
스트리밍 유니캐스트(최대 20명) / 멀티캐스트
멀티 스트리밍(채널별 최대 4개 프로파일)
프로토콜 IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP/SFTP, SMTP(StartTLS), ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, SRTP(TCP, UDP Unicast), CDP, MQTT
응용 인터페이스 ONVIF Profile S/G/T/M
SUNAPI(HTTP API)
Hanwha Vision Open Platform
보안
OS / 펌웨어 보호 펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명
사용자 인증 Digest 인증 방식
네트워크 인증 IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신 HTTPS, WSS(WebSocket Secure), SRTP
접근제어 IP 기반 접근제어
데이터 보호 인증정보 암호화, ZIP 압축 암호화
감사(audit) Access/System/Event 로그 기록관리
Device ID 기기인증서(Hanwha Vision Root CA)
Secure Storage Secure element, SDcard 암호화
보안 인증 Secure element(FIPS 140-3 level3, CC EAL6+)
일반
웹페이지 언어 한국어
Edge Storage Micro SD/SDHC/SDXC 2slot 최대 2TB(1TBx2)
메모리 8GB RAM, 8GB eMMC
동작 환경 및 전원
동작 온도 / 습도 -10°C~+45°C / 0~95% RH(non-condensing)
보관 온도 / 습도 -50°C~+60°C / 0~90% RH
전원 PoE+(IEEE802.3at, Class4), 12VDC
소비 전력 PoE+: 최대 25.5W, 표준 23.8W
12VDC: 최대 23.1W, 표준 21.5W
외관
색상 / 재질 블랙 / 플라스틱
RAL 코드 RAL9005
제품 사이즈 / 무게 200(W)x37(H)x146(D)mm, 1,015g
Certifications & Standards
EMC (전자파) FCC 47 CFR 15 Subpart B Class A
ICES-3(A)/NMB-3(A)
CE/UKCA
- EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3
VCCI CISPR 32 Class A
RCM AS/NZS CISPR 32 Class A
KS C 9832 Class A , KS C 9835
안전 UL 62368-1, CAN/CSA C22.2 NO. 62368-1
IEC/EN 62471
환경 IEC/EN 63000

호환렌즈

영상 SLA-T2480A SLA-T2480VA SLA-T4680A
촬상 소자 1/2.8" 2MP CMOS 1/2.8" 2MP CMOS 1/2.8" 2MP CMOS
최저조도 Color: 0.045Lux(F2.0, 1/30sec, 30IRE)
BW: 0.045Lux(F2.0, 1/30sec, 30IRE)		 Color: 0.045Lux(F2.0, 1/30sec) Color: 0.06Lux(F2.5, 1/30sec)
렌즈
초점거리 2.4mm 고정 초점 렌즈 2.4mm 고정 초점 렌즈 4.6mm 고정 초점 렌즈
최대 구경비 F2.0 F2.0 F2.5
화각 H: 138° / V: 73° / D: 165° H: 138°, V: 73°, D: 165° H: 73°, V: 39°, D: 85°
마운트 타입 메인유닛과 RJ12 연결 메인유닛과 RJ12 연결 메인유닛과 RJ12 연결
외관
색상 / 재질 블랙 / 플라스틱 블랙 / 플라스틱, 메탈 블랙 / 플라스틱
제품 사이즈 / 무게 ø24x49.8mm, 318g
케이블: 8m		 W30xH27.9xD45mm, 328g Ø24xL49.8mm, 310g
