Multi-sensor NEW

PNM-A13022RV

13MP AI IR 파노라믹 카메라

Key Features

  • 최대 13MP 파노라믹 스티칭 이미지

  • 수평 194°, 수직 93° 시야각

  • H.265/H.264/MJPEG 최대 30fps

  • AI 엔진 기반 분석 이벤트:
    객체 감지 (사람/얼굴/차량/번호판),
    IVA (가상선/영역, 출입, 배회, 방향, 침입),
    미끄러짐 및 낙상 감지, 얼굴 마스크 감지,
    사회적 거리두기 감지, 모션 감지

  • AI 엔진 기반 비즈니스 인텔리전스:
    사람/차량/군중 카운팅, 대기열 관리, 히트맵

  • BestShot 및 전체 속성 지원

  • WiseNRⅡ(AI 엔진 기반), WiseStream (AI 엔진 기반)

  • WiseIR: IR 가시 거리 20m(65.6ft)

  • IP66, NEMA4X, IK10

  • 장치 인증서(한화 비전 루트 CA),
    보안 저장소 (FIPS 140-3 레벨3/CC EAL6+ 인증된 보안 요소)

영업팀 문의 DataSheet

["camera","network","multi-sensor"]

12월 출시 예정.

엣지 컴퓨팅과 엣지 AI는 소스에 더 가까운 곳에서 데이터를 처리함으로서 데이터를 전송하는 지연시간을 없애고 실시간으로 분석할 수 있습니다. 이러한 실시간 처리는 보안시스템의 즉각적 대응 능력을 향상시킵니다.

자세히 보기

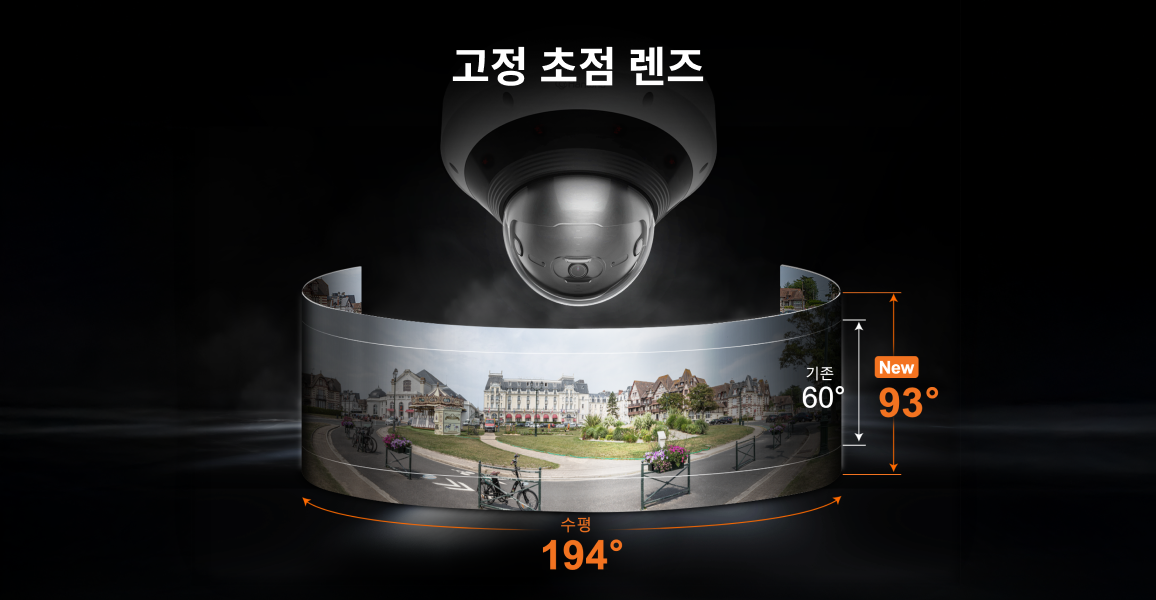

효율성을 극대화한 광범위 커버리지

PNM-A13022RV는 수평 194°, 수직 93°의 넓은 시야각을 제공하여 사각지대를 최소화하고 필요한 카메라 수를 줄여줍니다. 이러한 광범위한 커버리지는 시스템 비용을 절감하는 동시에 모니터링 업무를 간소화합니다.

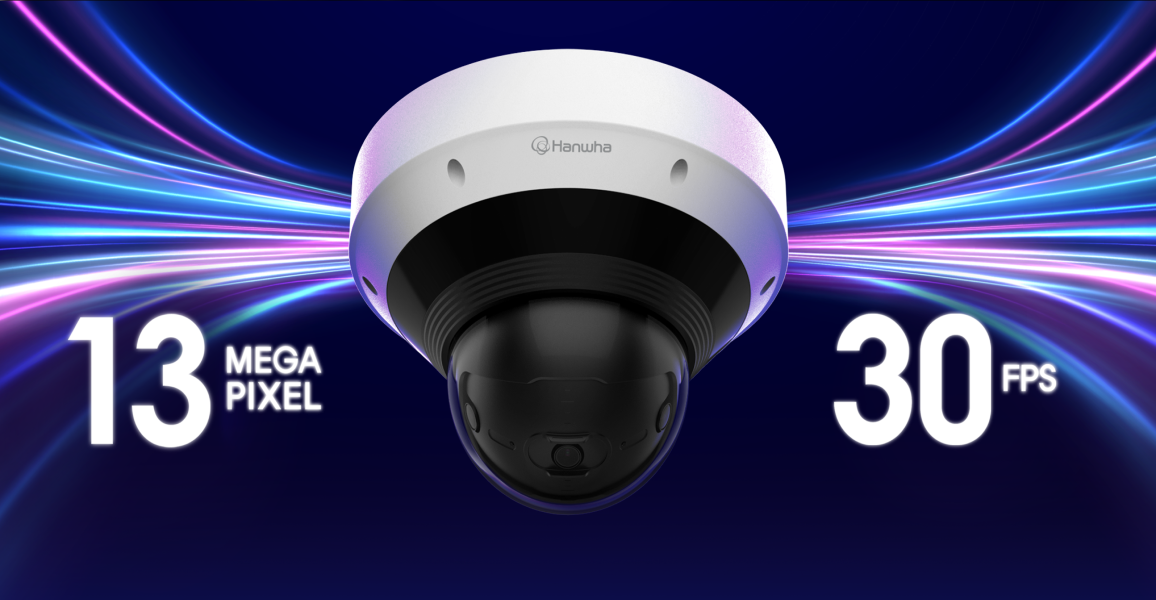

실시간으로 모든 디테일 포착

이 카메라는 13MP 해상도와 30FPS를 지원하여 넓은 영역 또는 유동 인구가 많은 환경에서도 선명하고 부드러운 영상을 제공합니다. 보안팀은 인물, 사물, 이벤트 등을 신속하게 식별하는 데 필요한 선명한 영상을 확보할 수 있습니다.

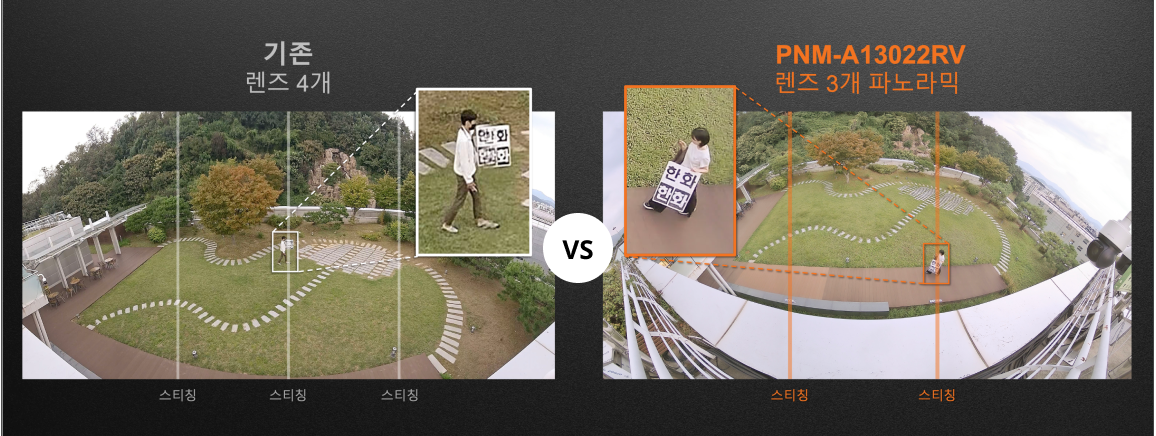

자연스럽고 매끄러운 파노라마 뷰

세 개의 렌즈가 탑재된 카메라는 기존 모델 대비 스티칭이 더 적은 파노라마 이미지를 생성합니다. 카메라에 내장된 자동 정렬 및 왜곡 보정 기능이 자연스럽고 매끄러운 영상을 제공합니다.

제품사양

영상
촬상 소자크기1/2.8"
종류CMOS
해상도5120x2592, 4112x2080, 2940x1488, 2560x1296, 2016x1016, 1600x800, 1424x720, 1280x648, 1016x512, 832x480, 832x416, 800x600, 640x480
최대 프레임레이트H.265/H.26430fps/25fps(60Hz/50Hz)
MJPEG30fps
최저조도 (Lux)컬러(1/30초, 30IRE)0.1
흑백(1/30초, 30IRE)0.01
영상 출력USB: Micro USB Type C
렌즈
초점거리 (mm)3.06
최대 구경비 (F number)광각1.6
화각수평194°
수직93°
최소 지근 거리5m(16.4ft)
포커스 제어고정
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위팬0°~360°
틸트0°~50°
카메라 기능
Day & Night자동(ICR)
역광보정BLC, HLC, WDR, SSDR
Wide Dynamic Range (dB)120
노이즈 제거WiseNRⅡ(AI엔진 기반), SSNRⅤ
움직임 감지수량8개
형태8점의 다각형 지원
프라이버시 기능수량32개
형태4점의 사각형 지원
색상 / 옵션회색, 초록, 빨강, 파랑, 검정, 흰색
Gain Control낮음, 중간, 높음
화이트발란스ATW, AWC, 수동, 실내, 실외
전자셔터모드최소, 최대, 플리커 방지, 사용자 선호 셔터 제어(AI엔진 기반)
속도 범위2~1/12,000초
디지털 PTZ지원
영상 회전상하반전, 좌우반전
알람 입출력입/출력구성 가능한 I/O 포트 2개
기타I/O box 연결시 추가 알람 입출력 지원
알람 트리거지능형 분석, 네트워크 단절, 알람 입력, 타임 스케쥴, MQTT 구독
알람 트리거 발생시 이벤트파일 전송 및 업로드(이미지): 이메일/FTP/SFTP, 파일 전송 및 업로드(영상): FTP/SFTP, 녹화: 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화, 알람 출력, 핸드오버: PTZ 프리셋, HTTP/HTTPS/TCP를 통한 메시지 전송, 음원 재생, MQTT: 발행
오디오 입력선택가능(마이크 입력/라인 입력)
오디오 출력라인 출력
조명 종류IR LED
조명 가시거리IR20m(65.62ft) 4 individual zones with Automatic/Manual level adjustment
IR 파장850nm
지능형 분석
분류 가능한 객체사람, 얼굴, 차량, 번호판
Attributes사람상/하의 색상, 성별, 가방
차량타입(car, bus, truck, motorcycle, bicycle), 색상
얼굴연령, 성별, 마스크, 안경
썸네일BestShot
분석 이벤트AI엔진 기반객체 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감), 움직임 감지, 마스크 감지, 사회적 거리 감지, 쓰러짐 감지
일반디포커스 감지, 템퍼링, 오디오 감지, 가상영역(나타남/사라짐)
비즈니스 인텔리전스AI엔진 기반피플 카운팅, 대기열관리, 히트맵, 차량 카운팅, 군중 카운팅
네트워크
이더넷Metal shielded RJ-45(10/100/1000BASE-T)
비디오 압축H.265/H.264: Main/Baseline/High, MJPEG
오디오 압축G.711 u-law /G.726 선택 가능, G.726(ADPCM) 8KHz, G.711 8KHz, G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps, AAC-LC: 48Kbps at 16KHz, OPUS: 48KHz(64Kbps)
스마트 압축수동, WiseStream(AI엔진 기반)
비트레이트 제어H.265/H.264: CBR 또는 VBR, MJPEG: VBR
스트리밍유니캐스트최대 20명
멀티캐스트지원
멀티 스트리밍최대 5개 프로파일, 3개 가상채널 지원
프로토콜IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SFTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, SRTP(TCP, UDP Unicast), MQTT
응용 인터페이스ONVIFS, G, T, M
기타SUNAPI(HTTP API), Hanwha Vision Open Platform
클라우드 직접 연결지원
보안
OS / 펌웨어 보호펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명
사용자 인증Digest authentication, 무차별 대입공격 방지
네트워크 인증IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신HTTPS, WSS(WebSocket Secure), SRTP, 802.1AE(MACsec)
접근제어IP 기반 접근제어, MAC 기반 접근제어, 세션 타임아웃
데이터 보호인증정보 암호화, ZIP 압축 암호화
감사(audit)Access / System / Event 로그 기록관리
Device ID기기인증서(Hanwha Vision Root CA)
Secure StorageSDcard 암호화, Secure element
보안 인증Secure element(FIPS 140-3 level3, CC EAL6+), Consumer IoT Security Standard (ETSI EN 303 645)
일반
메모리RAM8GB
Flash8GB eMMC
Edge StorageMicro SD/SDHC/SDXC최대 1TB 2슬롯(합계 2TB)
동작 환경 및 전원
동작 조건온도-40°C~+55°C
습도0~100% RH(condensing)
보관 조건온도-50°C~+60°C
습도0~90% RH(non-condensing)
전원PoE+(IEEE802.3at, Class4), 12VDC
소비 전력PoEMax 22.3W, typical 11.5W
12VDCMax 20.0W, typical 10.0W
전원 이증화지원
외관
색상화이트
재질알루미늄, 하드코팅 돔
RAL 코드RAL9003
제품 치수ø253x170mm(9.96x6.69")
제품 무게2,800g(6.17lb)
호환 컨두잇 홀19.1mm(3/4")(M25)
호환 갱박스Single, Double, 4" Octagon, Square
Certifications & Standards
EMCFCC 47 CFR 15 Subpart B Class A, ICES-3(A)/NMB-3(A), CE/UKCA - EN55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3, VCCI CISPR 32 Class A, RCM AS-NZS CISPR 32 Class A, KS C 9832 Class A, KS C 9835
안전UL 62368-1, CAN/CSA C22.2 NO. 62368-1, IEC 62471
환경IEC/EN 63000, IEC 60529 IP66, IEC 62262 IK10, NEMA 250 type 4X, IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-6, IEC 60068-2-14, IEC 60068-2-27, IEC 60068-2-78
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF)광각43.8m(143.85ft)
Observe (63PPM/ 19PPF)광각17.5m(57.54ft)
Recognize (125PPM/ 38PPF)광각8.8m(28.77ft)
Identify (250PPM/ 76PPF)광각4.4m(14.39ft)
