Box NEW

XNB-A8004B

5MP 헤드분리형 카메라 및 렌즈 모듈

Key Features

  • 5MP 해상도 지원

  • AI 기반 이미지 향상을 위한 듀얼 NPU

  • AI 엔진 기반의 분석 이벤트

  • 충격 감지, USB-C/CVBS 지원, IP3X

  • 양방향 오디오 지원

  • 기기 인증서(한화 비전 루트 CA)

  • 안전한 저장소 (FIPS 140-3 레벨3/CC EAL6+ 인증된 보안 요소), SBOM

  • 호환 렌즈: SLA-F2480A, SLA-F2480VA, SLA-F4780A


Wisenet 9 WN9 Wisenet9 WN 9 와이즈넷 9 와이즈넷9

영업팀 문의 DataSheet

["camera","network","box"]

Dual NPU

Wisenet 9의 AI 엔진은 듀얼 NPU(Neural Processing Unit) 아키텍처를 기반으로 설계되었습니다. 영상 품질 개선과 지능형 분석 기능을 각각의 독립적인 연산 자원에 할당함으로써, 특정 기능의 부하가 다른 기능에 영향을 주지 않고 모든 환경에서 최상의 퍼포먼스를 유지합니다.

자세히 보기

공간 효율을 극대화하는 컴팩트 디자인

XNB-A8004B는 초소형 사이즈로 설계되어 ATM, 셀프 키오스크, 은행 창구 등 좁은 공간에도 눈에 띄지 않게 설치할 수 있습니다. 기기 내부나 협소한 장소에 자연스럽게 녹아들어, 공간적 제약에 구애받지 않고 빈틈없는 보안을 제공합니다.

고해상도 5MP 이미지로 선명한 모니터링

하나의 채널에서 제공되는 5MP의 고해상도 영상은 아주 작은 디테일까지 정밀하게 포착합니다. 더욱 선명해진 화질을 통해 피사체를 명확하게 식별할 수 있으며, 모니터링의 효율성과 보안성을 한층 더 높여줍니다.

CVBS 커넥터를 통한 기존 시스템과의 호환성

USB-C 및 레거시 CVBS 커넥터를 모두 지원하여 설치 편의성을 극대화했습니다. 특히 CVBS 커넥터가 포함되어 있어, 별도의 교체 없이도 기존 아날로그 인프라 내에서 끊김 없는 모니터링이 가능합니다.

환경별 맞춤 설정을 위한 다양한 렌즈 옵션

XNB-A8004B는 폭넓은 렌즈 호환성을 제공하여 사용자 선택의 폭을 넓혔습니다. 표준 렌즈부터 피쉬아이(Fisheye), 도어잼(Doorjamb), 밴딧 배리어(Bandit Barrier), 하이트 스트립(Height Strip) 렌즈에 이르기까지, 설치 환경의 요구 사항에 딱 맞는 최적의 옵션을 선택하여 정밀한 보안 환경을 구축할 수 있습니다.

분석과 비즈니스 인텔리전스를 위한 확장형 AI

객체 분류 및 분석

객체의 다양한 속성(색상, 가방 소지, 마스크 착용 여부 등) 분류와 함께 객체 카운팅, 쓰러짐 감지, 군중 밀집도 감지 등 고도화된 지능형 분석 기능을 제공합니다.

특화 AI 기능

다양한 환경의 요구사항에 최적화된 AI 성능을 제공합니다. 제품별로 지원되는 세부 AI 기능은 각 제품 페이지를 참조하세요.

DPM

도심 환경 내 수많은 객체를 모니터링하는 동시에 개인정보를 안전하게 보호할 수 있습니다.

VMS 유사도 검색

여러 대의 카메라가 설치된 환경에서도 동일하거나 유사한 객체를 쉽고 빠르게 검색할 수 있습니다.

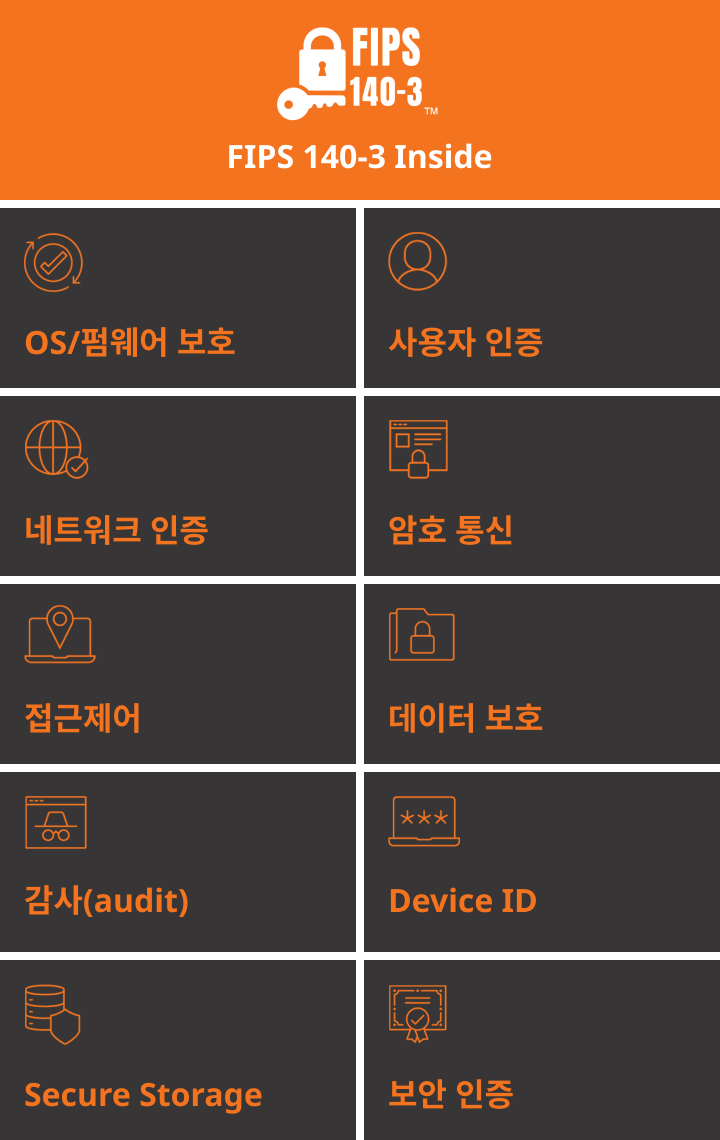

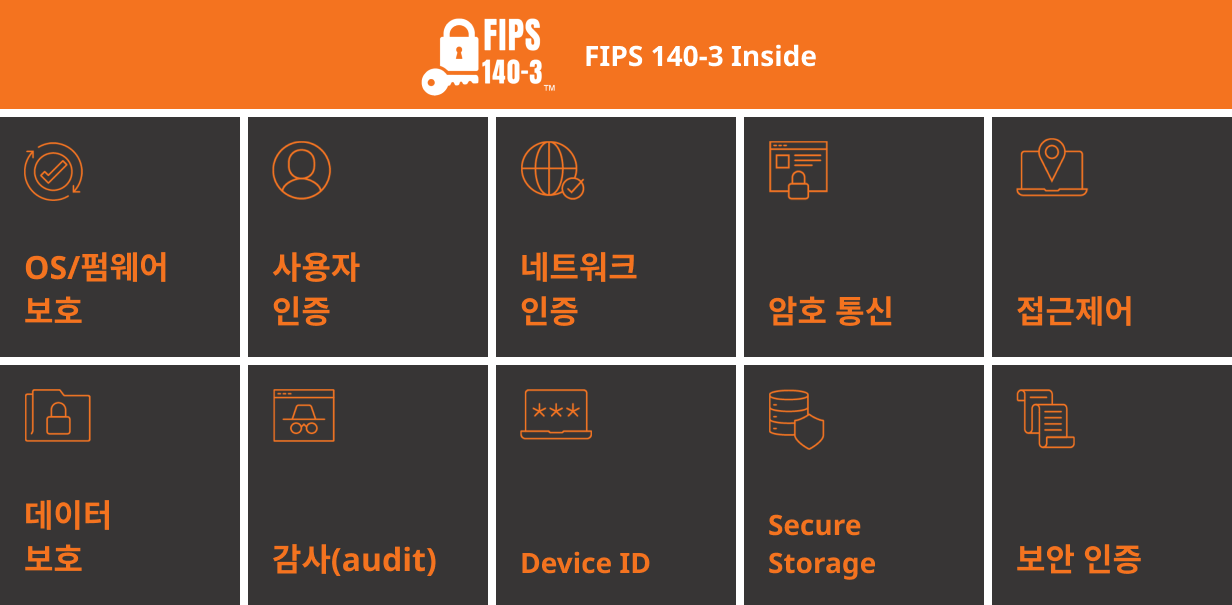

내장형 사이버 보안 및 데이터 보호

모든 계층에 보안 기술을 적용하여 데이터를 보호하며, 높은 수준의 FIPS 140-3 Level 3 표준을 충족합니다.

제품사양

영상
해상도2560x1920, 2560x1440, 1920x1080, 1600x1200, 1280x960, 1280x720, 1024x768, 800x600, 640x480, 640x360, 320x240, 320x180
최대 프레임레이트H.265/H.26430fps/25fps(60Hz/50Hz)
MJPEG30fps(@5MP Max. 5fps)
영상 출력CVBS: 1.0 Vp-p / 75Ω composite 설치용, USB: Micro USB Type C
렌즈
옵션 렌즈SLA-F1080FA, SLA-F2480A, SLA-F2480VA, SLA-F4780A, SLA-F4780VA, SLA-F2480WDA, SLA-F2480WA, SLA-F2480BA
카메라 기능
Day & Night자동(전자식)
역광보정BLC, HLC, WDR, SSDR
Wide Dynamic Range (dB)120
노이즈 제거WiseNRⅡ(AI엔진 기반), SSNRⅤ
디지털 영상 흔들림 보정지원
안개제거지원
움직임 감지수량8개
형태8점의 다각형 지원
프라이버시 기능수량32개
형태8점의 다각형 지원
색상 / 옵션회색, 초록, 빨강, 파랑, 검정, 흰색, 모자이크, 보라, 노랑
다이나믹 프라이버시 기능: 색상 / 옵션회색, 초록, 빨강, 파랑, 검정, 흰색, 모자이크, 보라, 노랑
Gain Control사용 안함, 최대 게인, 수동
화이트발란스ATW, NarrowATW, AWC, 수동, 실내, 실외
LDC (렌즈왜곡보정)지원(fisheye 렌즈 미지원)
전자셔터모드최소, 최대, 플리커 방지, 사용자 선호 셔터 제어(AI엔진 기반)
속도 범위2~1/30,000초
영상 회전상하반전, 좌우반전, 복도뷰(90°/270°)
알람 입출력입/출력구성 가능한 I/O 포트 2개
기타I/O box 연결시 추가 알람 입출력 지원
알람 트리거지능형 분석, 네트워크 단절, 알람 입력, 타임 스케쥴, MQTT 구독, Day/Night, 저장장치 중단
알람 트리거 발생시 이벤트파일 전송 및 업로드(이미지): 이메일/FTP/SFTP, 파일 전송 및 업로드(영상): FTP/SFTP, 알림: 이메일, 녹화: 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화, 알람 출력, 핸드오버: PTZ 프리셋, HTTP/HTTPS/TCP를 통한 메시지 전송, 음원 재생, MQTT: 발행
오디오 입력선택가능(마이크 입력/라인 입력)
오디오 출력라인 출력
지능형 분석
분류 가능한 객체사람, 얼굴, 차량, 번호판
Attributes사람상/하의 색상, 성별, 가방
차량타입(car, bus, truck, motorcycle, bicycle), 색상
얼굴연령, 성별, 마스크, 안경
썸네일BestShot
분석 이벤트AI엔진 기반객체 감지, 가상선(지나감/방향), 움직임 감지, 마스크 감지, 사회적 거리 감지, 쓰러짐 감지, 가상영역(배회/침입/들어감/나감/나타남/사라짐)
일반디포커스 감지, 템퍼링, 오디오 감지, 충격 감지
비즈니스 인텔리전스AI엔진 기반피플 카운팅, 대기열관리, 히트맵, 차량 카운팅, 군중 카운팅
네트워크
이더넷Metal shielded RJ-45(10/100BASE-T)
비디오 압축H.265/H.264: Main/Baseline/High, MJPEG
오디오 압축G.711(PCM): 8KHz(64Kbps), G.726(ADPCM): 8KHz(16/24/32/40Kbps), AAC-LC: 16KHz(48Kbps), OPUS: 48KHz(64Kbps)
스마트 압축WiseStream(AI엔진 기반)
비트레이트 제어H.265/H.264: CBR 또는 VBR, MJPEG: VBR
스트리밍유니캐스트최대 20명
멀티캐스트지원
멀티 스트리밍최대 5개 프로파일, 3개 가상채널 지원
프로토콜IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SFTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast), MQTT, SMTP(StartTLS), Syslog
응용 인터페이스ONVIFS, G, T, M
기타SUNAPI(HTTP API), Hanwha Vision Open Platform
클라우드 직접 연결지원
보안
OS / 펌웨어 보호펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명
사용자 인증Digest authentication, 무차별 대입공격 방지
네트워크 인증IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신HTTPS, WSS(WebSocket Secure), SRTP
접근제어IP 기반 접근제어, MAC 기반 접근제어, 세션 타임아웃
데이터 보호인증정보 암호화, ZIP 압축 암호화
감사(audit)Access / System / Event 로그 기록관리
Device ID기기인증서(Hanwha Vision Root CA)
Secure StorageSDcard 암호화, Secure element
공급망 보안SBOM
보안 인증Secure element(FIPS 140-3 level3, CC EAL6+), Consumer IoT Security Standard (ETSI EN 303 645), Security Built-in Process Certification (IEC 62443-4-1)
일반
SoC타입Wisenet9
Dual NPU지원
메모리RAM4GB
Flash8GB eMMC
Edge StorageMicro SD/SDHC/SDXC최대 1TB 1슬롯
Edge Storage(OnCloud)Micro SD/SDHC/SDXC최대 1TB 1슬롯 *Hanwha Vision branded microSD cards have been certified and recommended for OnCloud edge recording.
동작 환경 및 전원
동작 조건온도-10°C~+50°C
습도0~95% RH(non-condensing)
보관 조건온도-50°C~+60°C
습도0~90% RH(non-condensing)
전원PoE(IEEE802.3af, Class3), 12VDC
소비 전력PoEMax. 9.4W, typical 7.0W(TBD)
12VDCMax. 9.4W, typical 7.0W(TBD)
Wisepower파워 모니터링
전원 이증화지원
외관
색상블랙
재질알루미늄, 플라스틱(Polycarbonate)
재질 관리선언RoHS(EU RoHS directive 2011/65/EU and IEC/EN 63000:2018), REACH(Regulation (EC) No. 1907/2006), 분쟁 광물 정책(Section 1502 of US Dodd Frank Act)
RAL 코드RAL9005
제품 치수131.1(W)x33.5(H)x86(D)mm(5.16x1.32x3.39")(TBD)
제품 무게420g(0.93lb)(TBD)
Certifications & Standards
EMCFCC 47 CFR 15 Subpart B Class A, ICES-3(A)/NMB-3(A), CE/UKCA - EN55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3, VCCI CISPR 32 Class A, RCM AS-NZS CISPR 32 Class A, KS C 9832 Class A, KS C 9835
안전UL 62368-1, CAN/CSA C22.2 NO. 62368-1
환경IEC/EN 63000, IEC 62262 IP3X, IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-6, IEC 60068-2-14, IEC 60068-2-27, IEC 60068-2-78

호환렌즈

영상SLA-F2480ASLA-F2480VASLA-F4780A
촬상 소자크기1/2.8"1/2.8"1/2.8"
종류CMOSCMOSCMOS
최저조도 (Lux)컬러(1/30초, 30IRE)0.080.080.09
흑(1/30초, 30IRE)0.080.080.09
렌즈SLA-F2480ASLA-F2480VASLA-F4780A
초점거리 (mm)2.452.454.72
최대 구경비 (F number)광각2.02.02.07
협각2.02.02.07
화각수평122°122°70°
수직90°90°50°
대각158°158°96°
마운트 타입메인유닛과 RJ12 연결메인유닛과 RJ12 연결메인유닛과 RJ12 연결
포커스 제어고정고정고정
동작 환경 및 전원SLA-F2480ASLA-F2480VASLA-F4780A
동작 조건온도-10°C ~ +55°C (+14°F ~ +131°F)-10°C ~ +55°C (+14°F ~ +131°F)-10°C ~ +55°C (+14°F ~ +131°F)
습도0~95% RH0~95% RH0~95% RH
보관 조건온도-50°C~+60°C-50°C~+60°C-50°C~+60°C
습도Less than 90% RHLess than 90% RHLess than 90% RH
외관SLA-F2480ASLA-F2480VASLA-F4780A
색상블랙블랙블랙
재질플라스틱플라스틱, 메탈플라스틱
제품 치수ø24x46.6mm(ø0.94x1.83"), Cable: 8m(26.2ft)30(W)x24.7(H)xD45mm(1.18x0.97x1.77"), Cable: 8m(26.2ft)ø24x44.9mm(ø0.94x1.77"), Cable: 8m(26.2ft)
제품 무게35g(0.08lb), Cable: 350g(0.77lb)46.1g(0.1lb), Cable: 350g(0.77lb)34.2g(0.08lb), Cable: 350g(0.77lb)
Certification & StandardsSLA-F2480ASLA-F2480VASLA-F4780A
EMCFCC 47 CFR 15 Subpart B Class A, ICES-3(A)/NMB-3(A), CE/UKCA EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3, VCCI CISPR 32 Class A, RCM AS/NZS CISPR 32 Class A, KS C 9832 Class A, KS C 9835FCC 47 CFR 15 Subpart B Class A, ICES-3(A)/NMB-3(A), CE/UKCA EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3, VCCI CISPR 32 Class A, RCM AS/NZS CISPR 32 Class A, KS C 9832 Class A, KS C 9835FCC 47 CFR 15 Subpart B Class A, ICES-3(A)/NMB-3(A), CE/UKCA EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3, VCCI CISPR 32 Class A, RCM AS/NZS CISPR 32 Class A, KS C 9832 Class A, KS C 9835
안전UL 62368-1, CAN/CSA C22.2 NO. 62368-1UL 62368-1, CAN/CSA C22.2 NO. 62368-1UL 62368-1, CAN/CSA C22.2 NO. 62368-1
환경IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-6, IEC 60068-2-14, IEC 60068-2-27, IEC 60068-2-78IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-6, IEC 60068-2-14, IEC 60068-2-27, IEC 60068-2-78IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-6, IEC 60068-2-14, IEC 60068-2-27, IEC 60068-2-78
