Fisheye NEW

XNF-A8014RV

6MP AI IR フィッシュアイカメラ

Key Features

  • 1.76mm固定ステレオグラフィックタイプレンズ

  • デジタル回転

  • AIベースの画像強化用デュアルNPU

  • 解像度/フレームレート

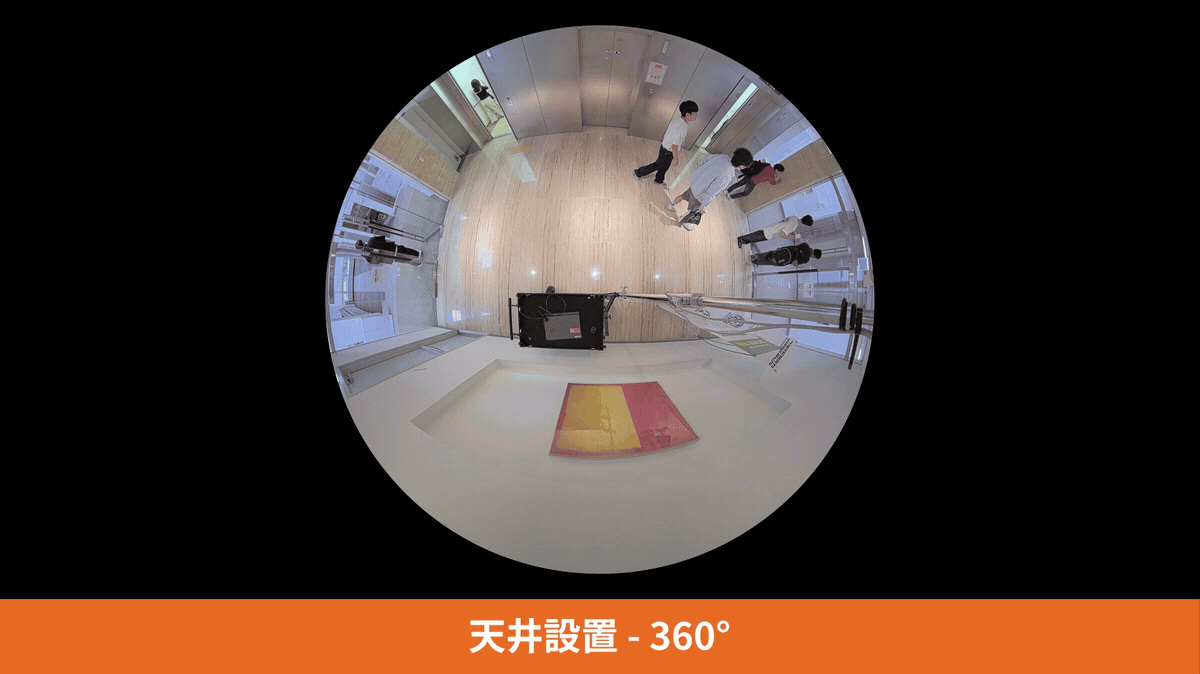

    - オリジナルビュー: 最大30fps@2560x2560

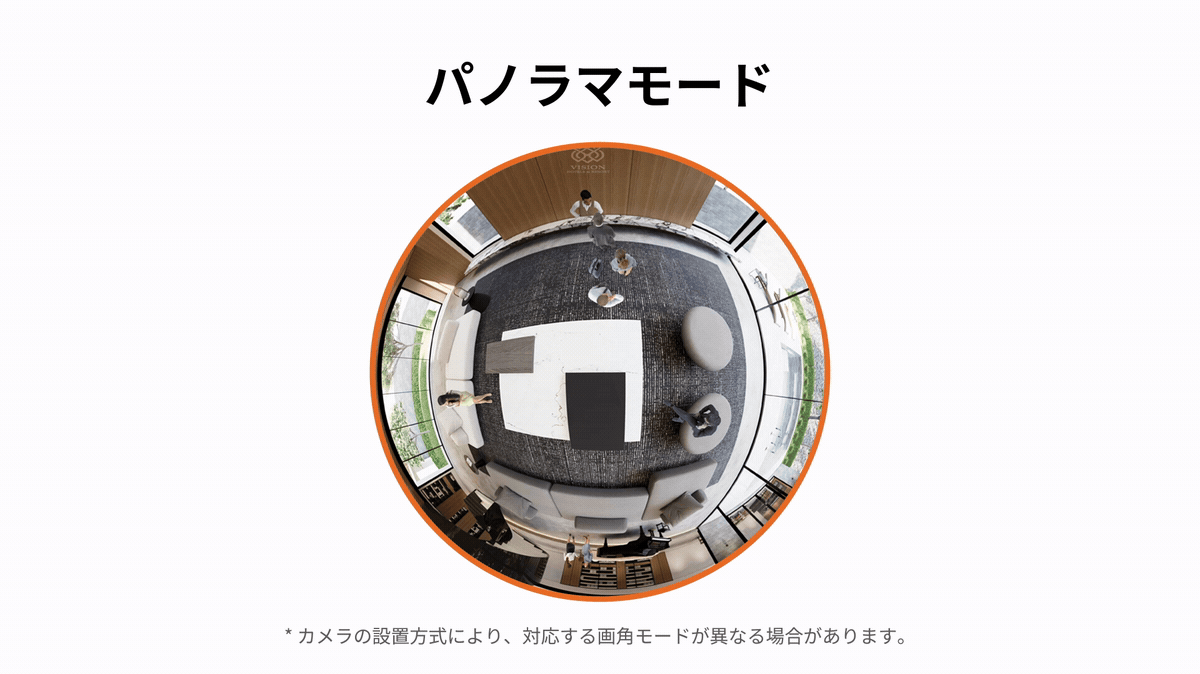

    - ダブルパノラマ: 最大30fps@2560x1280
    - シングルパノラマ: 最大30fps@2560x640
    - クアッドビュー: 最大30fps@2560x1920
    - Q1/Q2/Q3/Q4(4:3): 最大30fps@1280x960

  • AIエンジンに基づく分析イベント: オブジェクト検出 (人/顔/車両/ナンバープレート)、
      IVA (仮想ライン/エリア、入退場、徘徊、方向、侵入)、動体検知

  • BestShotとカラー属性をサポート

  • extremeWDR、WiseNRⅡ(AIエンジンに基づく)、WiseStream(AIエンジンに基づく)

  • WiseIR: 赤外線視認距離17m (55.77ft)

  • IP66, NEMA4X, IK10

  • NEMA TS-2 (2.2.7.2-8, 2.2.8, 2.2.9), EN50155

  • Wisepower(電力監視)をサポート

  • デバイス証明書(Hanwha Vision Root CA)、セキュアストレージ(FIPS 140-3レベル3/CC EAL6+認定のセキュアエレメント)、SBOM


Wisenet 9 WN9 Wisenet9 WN 9

お問い合わせ データシート

["camera","network","fisheye"]

Product availability may vary by region.
Please contact your regional representative.

Hanwha Vision is formerly known as Hanwha Techwin.

製品の仕様

映像
Imaging Deviceサイズ1/1.6"
タイプ CMOS
解像度2560x2560, 2560x1920, 2560x1280, 2560x640, 1920x960, 1920x480, 1792x1344, , 1280x1280, 1280x960, 1280x640, 1280x320, 1024x768, 1024x512, 1024x256, 800x800, 800x600, 640x640, 640x480, 640x320, 640x160, 480x480, 320x240,
Max. FramerateH.265/H.26430fps/25fps(60Hz/50Hz)
MJPEG5fps
Min. Illumination (Lux)Color(1/30sec, 30IRE)0.02
BW(1/30sec, 30IRE)0.001
レンズ
Focal Length (mm)1.76
Max Aperture Ratio (F number)Wide1.8
Tele1.8
視野角度Horizontal185°
Vertical185°
Diagonal185°
Min. Object Distance0.5m(1.64ft)
Pan / Tilt / Rotate
Pan / Tilt / Rotate Range回転Digital rotation
技能
Day & NightAuto(ICR)
Backlight CompensationBLC, HLC , WDR, SSDR
Wide Dynamic Range (dB)120
Digital Noise ReductionWiseNRⅡ(Based on AI engine), SSNRⅤ
Digital Image Stabilizationサポート
曇り除去サポート
モーション検知Quantity8ea
Shape8point Polygonal zones
Privacy MaskingQuantity32ea
Shape8point Polygonal zones
Color / Option灰色, 緑, Red, 青, 黒, 白, モザイク, 紫色, 黄色
ゲイン制御オフ, 最大ゲイン, 手動
ホワイトバランスATW, NarrowATW, AWC, 手動, 室内, 屋外
Electronic Shutterモード最小, 最大, アンチフリッカー, Prefer shutter control(Based on AI engine)
Speed Range2~1/30,000sec
デジタルPTZサポート
ビデオ回転FLIPモード, ミラー
Alarm InterfaceIn/Out2 configurable I/O ports
その他Support extra alarm I/O via optional I/O box
Alarm Triggers分析, ネットワーク切断, アラーム入力, タイムスケジュール, MQTT購読, ケーステンパリング, デイ/ナイト, ストレージデバイスの停止
Alarm Events When Alarm Trigger OccurredFile upload(image): e-mail/FTP/SFTP, File upload(video clip): FTP/SFTP, Notification: e-mail, Recording: SD/SDHC/SDXC or NAS recording at event triggers, アラーム出力, Handover: PTZ preset, send message by HTTP/HTTPS/TCP, Audio clip playback, MQTT: publication
オーディオ入力Selectable(mic in/line in), Built-in 3mics
オーディオ出力Line out
Light TypeIR LED
Light Viewable LengthIRWiseIR up to 17m(55.77ft)
IR Wavelength850nm
分析
Classified Object Type人, 車両
属性人Upper/Lower clothes color
車両カラー
Re-ID人
サムネイルベストショット
分析イベントBased on AI Engine対象物検知, 仮想線（交差·方向）, モーション検知, 仮想領域（ロータリング、侵入、Enter、Exit、Appear、Display）
通常焦点ぼけ検知, タンパリング, 音声検出, 衝撃検知
Business IntelligenceBased on AI Engine人数カウント, キュー管理, ヒートマップ, 車両カウント, 群衆カウント
ネットワーク
EthernetMetal shielded RJ-45(10/100BASE-T)
映像圧縮H.265/H.264: Main/Baseline/High, MJPEG
Audio CompressionOpus 8/16kHz, G.711(PCM): 8kHz(64kbps), G.726(ADPCM): 8kHz(16/24/32/40kbps), OPUS: 16kHz(64kbps), AAC-LC: 16/32/44.1/48kHz(48kbps), OPUS: 48kHz(64kbps)
Smart codecWiseStream(Based on AI engine)
ビットレートコントロールH.265/H.264: CBR or VBR, MJPEG: VBR
StreamingUnicast最大 20ユーザー
マルチキャストサポート
Multiple Streaming最大 5プロファイル
プロトコルIPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SFTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast), MQTT, SMTP(StartTLS), Syslog
Application Programming InterfaceONVIFs, G, T, M
その他SUNAPI(HTTP API), Hanwha Vision Open Platform
Direct Cloud Connectionサポート
セキュリティ
OS / Firmware ProtectEncrypted firmware, Secure boot, Signed firmware
ユーザー認証ダイジェスト認証, Prevent brute-force attack
Network authenticationIEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
Secure CommunicationHTTPS, WSS(WebSocket Secure), SRTP, 802.1AE(MACsec)
Access ControlIP-based access control, MAC-based access control, 自動ログアウト
Data ProtectEncryption credentials, Encrypt compress for live recording file export
AuditAccess / System / Event Log management
デバイスIDDevice certificate(Hanwha Vision Root CA)
Secure StorageSDcard partition encrypt(AES-256), Secure element
Supply Chain SecuritySBOM
Security CertificateSecure element(FIPS 140-3 level3, CC EAL6+), ETSI EN 303 645
一般
メモリRAM4GB
フラッシュ8GB eMMC
Edge StorageMicro SD/SDHC/SDXCMax. 1TB x 1slot
Edge Storage(OnCloud)Micro SD/SDHC/SDXCMax. 1TB x 1slot *Hanwha Vision branded microSD cards have been certified and recommended for OnCloud edge recording.
Environmental & Electrical
動作条件温度-40°C~+55°C(-40°F~+131°F)
湿度0~100% RH(condensing)
保管条件温度-50°C~+60°C(-58°F~+140°F)
湿度0~95% RH(non-condensing)
Input VoltagePoE(IEEE802.3af, Class3), PoE+(IEEE802.3at, Class4), 12VDC
消費電力PoEMax. 19.8W, typical 10.5W
12VDCMax 20.0W, typical 10.9W
WisePower電源モード, 電力モニタリング
電源フェールオーバーサポート
Mechanical
カラー白
材料アルミニウム, Hard-coated dome
Material ManagementDeclarationRoHS(EU RoHS directive 2011/65/EU and IEC/EN 63000:2018)
RAL CodeRAL9003
Product DimensionsØ160x75mm(6.23x2.95")
Product Weight1020g(2.25lb)
Compatible Gang Boxシングル, Double, 4" Octagon, 正方形
Certifications & Standards
EMCEN 50121-4, FCC 47 CFR 15 Subpart B Class A, ICES-3(A)/NMB-3(A), CE/UKCA - EN55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3, VCCI CISPR 32 Class A, RCM AS-NZS CISPR 32 Class A, KS C 9832 Class A, KS C 9835, EN 50121-3-2
SafetyUL 62368-1, CAN/CSA C22.2 NO. 62368-1, IEC 62471
環境IEC/EN 63000, IEC 60529 IP66, IEC 62262 IK10, NEMA TS 2-2013 (2.2.7, 2.2.8, 2.2.9), NEMA 250 type 4X, EN 50155, IEC 62236-4, EN 50121-4, EN 50498, IEC/EN 61373, IEC 62236-3-2, IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-6, IEC 60068-2-14, IEC 60068-2-27, IEC 60068-2-78
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF)Wide31.4m(102.97ft)
Observe (63PPM/ 19PPF)Wide12.6m(41.19ft)
Recognize (125PPM/ 38PPF)Wide6.3m(20.59ft)
Identify (250PPM/ 76PPF)Wide3.1m(10.30ft)
